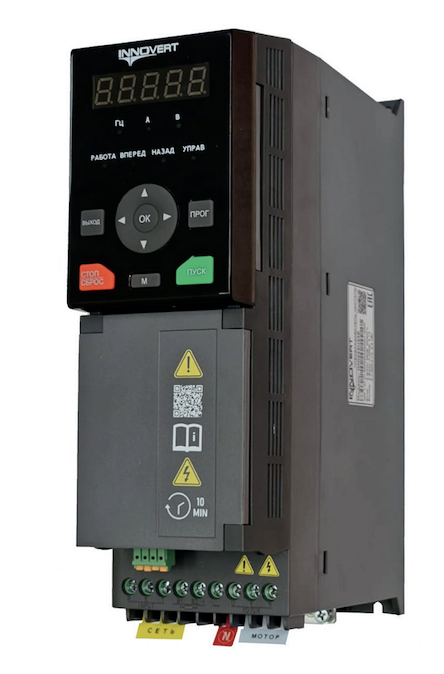

IMD_E Векторные преобразователи частоты INNOVERT

• Монтаж «стенка-к-стенке»
• Диапазон мощности (220В: 0,75-2,2кВт; 380В: 1,5-710кВт)
• Перегрузочная способность (150%-60с; 180%-10с; 200%-0,5с)
• Максимальная выходная частота 300Гц/3000Гц

Диапазон напряжений (вход-выход)
1ф х 220В — 3ф х 380В
3ф х 380В — 3ф х 380В

ВЕКТОРНЫЙ режим управления скоростью и моментом

Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью от ±3%.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Простой в настройке векторного режима

Автонастройка при неподвижном и вращающимся вале электродвигателя

Увеличенный диапазон регулирования частоты

1:50 в скалярном режиме;
1:200 в векторном режиме;
1:1000 в векторном режиме с обратной связью по скорости (энкодер).

(Глубина регулирования определяется отношением максимального количества оборотов к минимально возможному количеству оборотов при условии сохранения момента на валу электродвигателя. Например: глубина регулирования 1:10 для двигателя 1500 об./мин. будет означать, что ПЧ сможет понизить обороты данного электродвигателя до 150 об./мин. При снижении числа оборотов ниже 150 момент на валу электродвигателя будет снижаться)

Выходная частота

От 0,01 до 300Гц/3000Гц (настройка внутри частотника, позволяющая увеличить частоту IMD_E в 10 раз)

Надежный

Встроенные защиты от коротких замыканий, перегрузок (150% в течение 1 мин, 180% — 10 с, 200% — 0.5 с), перенапряжения, обрыва фаз, перегрева IGBT, несанкционированного изменения настроек

Входы управления (дискретные/аналоговые):
— Дискретные: 7 (NPN/PNP)
— Аналоговые: 3 (0-10 В и 2х 0-10 В / 4-20 мА)

Выходы управления (дискретные/аналоговые):
— Релейные: 2 (NO/NC), 3А (с дополнительной платой — до 7 выходов)
— Транзисторные: 2 NPN
— Аналоговые: 2 (0-10 В / 4-20 мА)

Мощность встроенного источника питания:
— 10 В — 20 мА
— 24В — 1000 мА.

Встроенная поддержка MODBUS RTU
— Максимальная скорость: 115 200 бит/с
— Переадресация для эмуляции сторонних ПЧ в сети Modbus (переадресация по шине Modbus, которая позволяет заменять частотники других брендов на IMD_E без перенастройки контроллера. Контроллер будет продолжать видеть тот частотник, который был установлен изначально, но по факту все команды будет воспринимать IMD_E, и работать как было задумано изначально создателями этой сети)

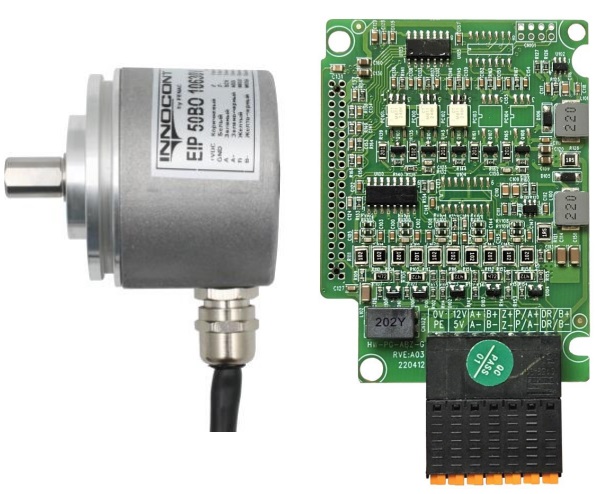

Опциональная поддержка IMD_E:H0-ENC
— Плата связи PROFINET — арт. H0-PNC
— EtherCAT — арт. H0-ETC

Плата подключения энкодера: H0-ENC
Спецификация подключаемых энкодеров:
• Инкрементальный энкодер
• Разрешение: до 10000 имп./об.
• Фазы выходного сигнала: A+, B+, Z+ / A-, B-, Z-
• Диапазон напряжений: 5 В (TTL), 12 – 30 В (HTL)

Плата релейных выходов: H0-REL
• Плата добавляет 5 релейных выходов NO/NC
• Общее количество релейных выходов – 7

Аппаратная защита от короткого замыкания на выходе:
• Защита от межфазного к.з.
• Защита от к.з. между фазой и землей

Безопасное отключение крутящего момента (STO) на частотнике IMD_E INNOVERT
При замыкании клемм STO и STO COM активируется функция безопасного отключения момента (IEC 61800-5-2):
• Происходит мгновенное отключение IGBT-транзисторов и двигатель останавливается выбегом (либо накладывается электромеханический тормоз – при наличии)
• Повторный пуск двигателя заблокирован
Клемма STO находится на видном месте
• Обеспечивается дополнительный уровень безопасности от
случайного включения оборудования

Монтаж «стенка-к-стенке»
IMD_E во всём диапазоне мощностей могут монтироваться вплотную — без зазора между боковыми стенками.
Сверху и снизу должно оставаться свободное место для воздушного потока охлаждения. Узкий корпус является преимуществом при монтаже в шкафы управления

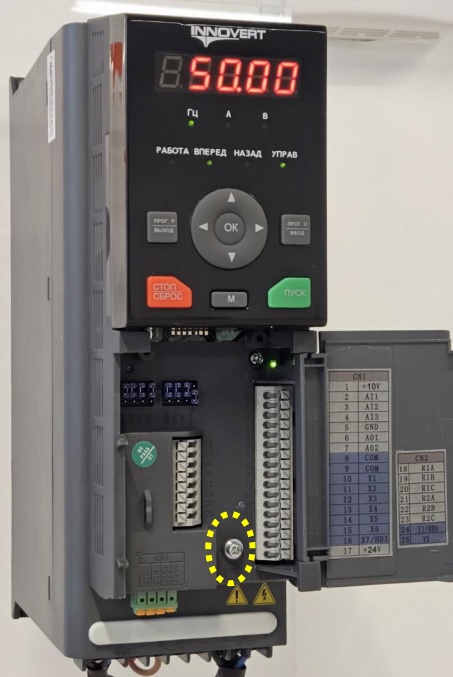

Удобный монтаж проводов управленияIMD-E INNOVERT
• С обратной стороны дверцы указано назначение клемм управления
• Провода управления фиксируются в подпружиненных клеммах
• Экран кабеля управления фиксируется заземляющим винтом непосредственно рядом с клеммами управления
• После монтажа клеммы прикрываются дверце

Номинальные характеристики
0.75 кВт…2.2 кВт, вход одна фаза, 220 В, 50/60 Гц, выход 3 фазы 220 В.

Тип Выходная мощность [кВт] Выходной ток [A] Перегрузочная способность [(60 с) (A)]
IMD751U21E 0,75 4,5 6.75
IMD152U21E 1,5 7,0 10.5
IMD222U21E 2,2 10,0 15

Номинальные характеристики 0.75 кВт…710 кВт, три фазы, 380 В, 50/60 Гц.

Тип Выходная мощность [кВт] Выходной ток [A] Перегрузочная способность [(60 с) (A)]
IMD152U43E 1.5 3,8 5,7
IMD222U43E 2.2 5,1 7,65
IMD402U43E 4 9,0 13,5
IMD552U43E 5.5 13,0 19,5
IMD752U43E 7.5 17,0 25,5
IMD113U43E 11 24,0 36
IMD153U43E 15 32,0 48
IMD183U43E 18.5 37,0 55,5
IMD223U43E 22 45,0 67,5
IMD303U43E 30 60,0 90
IMD373U43E 37 75,0 112,5
IMD453U43E 45 90,0 135
IMD553U43E 55 110 165
IMD753U43E 75 150 225
IMD903U43E 90 180 270
IMD114U43E 110 210 315
IMD134U43E 132 260 390
IMD164U43E 160 305 457,5
IMD184U43E 185 350 525
IMD204U43E 200 377 565,5
IMD224U43E 220 426 639
IMD254U43E 250 465 697,5
IMD284U43E 280 520 780
IMD314U43E 315 585 877,5
IMD354U43E 355 650 975
IMD404U43E 400 725 1087,5
IMD454U43E 450 810 1215
IMD504U43E 500 900 1350
IMD564U43E 560 1020 1530
IMD634U43E 630 1100 1650
IMD714U43E 710 1300 1950

Функции

  • Степень защиты корпуса: IP20;

  • Векторный режим управления скоростью / моментом;

  • Диапазон регулирования: 1:200 без датчика обратной связи, 1:1000 с датчиком обратной связи;

  • Стабильная работа на малых скоростях до 0,05 Гц;

  • Встроенный тормозной преобразователь до 30 кВт;

  • Встроенный DC-дроссель от 160 до 710 кВт;

  • ПИД-регулятор (контроль давления, температуры, расхода и т.д.)

  • Встроенный порт RS-485 (протокол Modbus RTU) до 115200 кбит/c;

  • Съемный обслуживаемый вентилятор охлаждения;

  • Два варианта съемной панели управления с потенциометром и без

  • PLC режим управления скоростью

  • Поддержка промышленных интерфейсов EtherCAT, Profinet;

  • Автоподхват на ходу;

  • Управление ассинхронным электродвигателем//синхронным двигателем с постоянными магнитами

  • Поддержка датчиков Pt100, Pt1000;
