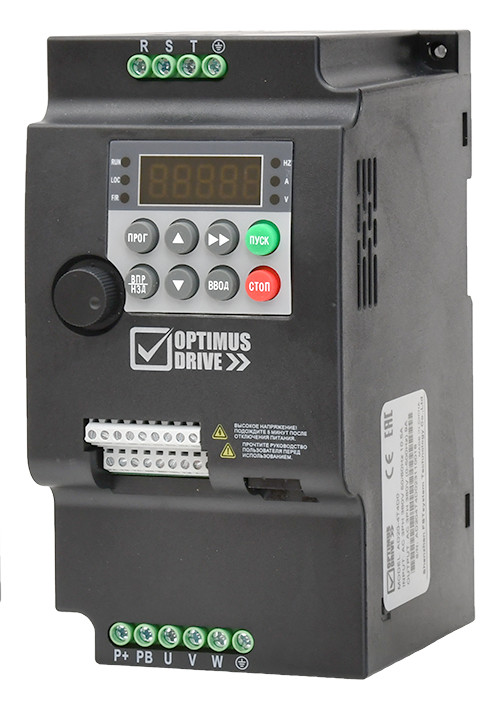

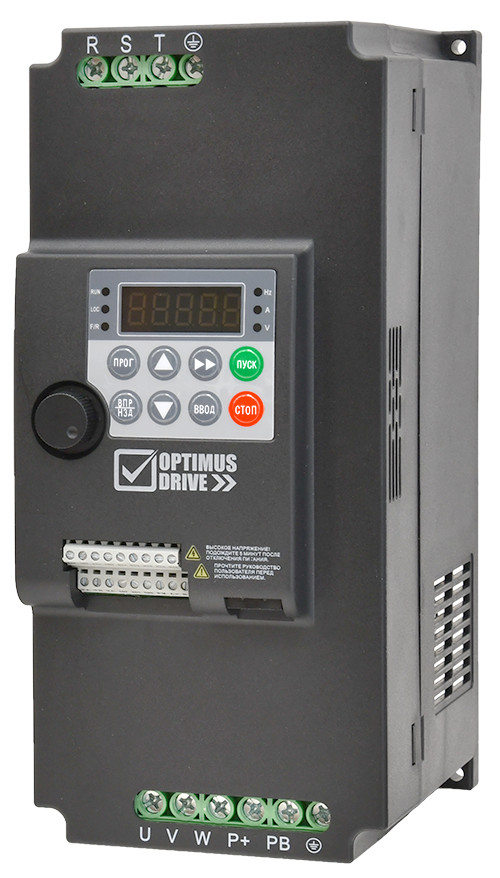

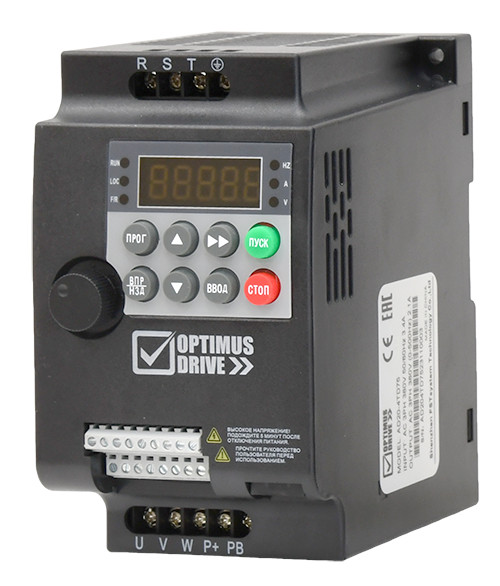

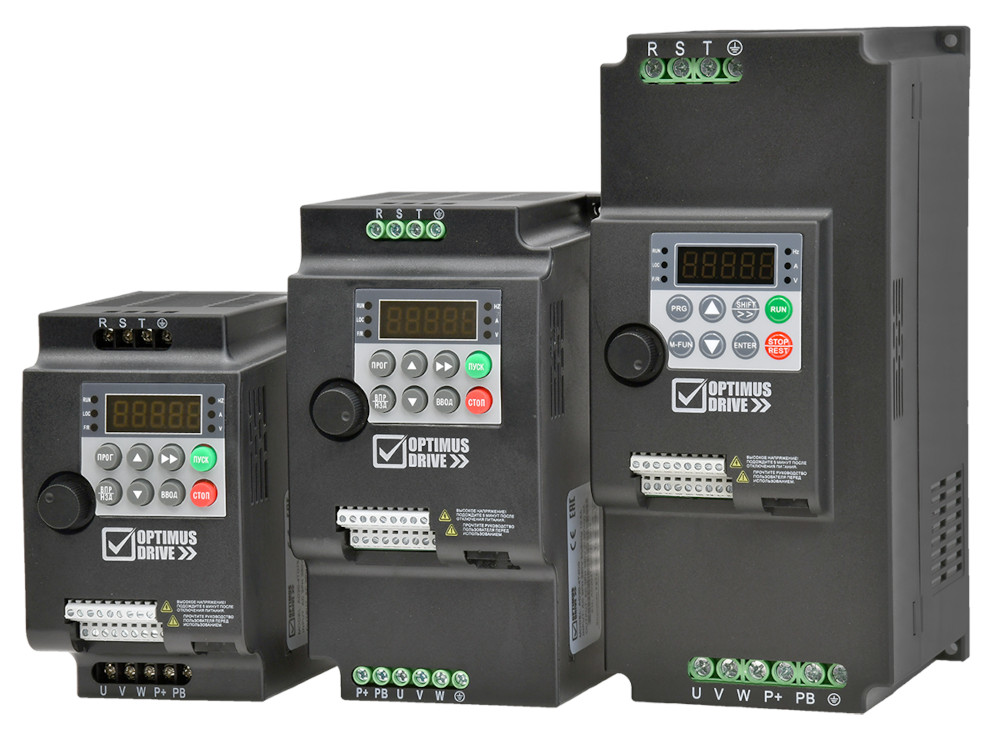

AD20 Компактные экономичные преобразователи частоты

Name: AD20 Компактные экономичные преобразователи частоты
Brand: Optimus Drive
SKU: 565
Availability: InStock

0,4-11кВт // Векторный и скалярный режимы работы // Перегрузка 150%(1мин), 180%(10с) // Частота 0~599 Гц // 5DI/2DO, 1AI/1AO // Монтаж на DIN-рейку

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Серия AD20 является компактной экономичной серией преобразователей частоты для широкого круга применений, таких как конвейеры и транспортные системы, насосы и вентиляторы, пищевое и упаковочное оборудование, дерево- и металлообрабатывающие станки, маркировочное, этикеровочное и печатное оборудование и многое другое.

Преимуществами серии являются:

Управление скоростью или моментом
Наличие векторного режима управления
Встроенный ПИД-регулятор
Высокая перегрузочная способность
Наличие достаточого количества вх/вых
Внутренняя функция управления по циклограмме
Встроенный интерфейс RS485
Удобный монтаж на DIN-рейку
Русскоязычный пульт
3 года гарантии

ОСНОВНЫЕ ФУНКЦИИ И ХАРАКТЕРИСТИКИ

Регулирование скорости или момента асинхронных двигателей
5 встроенных дискретных входов и 2 дискретных выхода
1 аналоговый вход и 1 аналоговый выход
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль (у моделей мощностью 4 кВт и выше)
Потенциометр задания на пульте

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Автонастройка на двигатель
Автопуск при подаче питания и перебоях в сети
Останов насоса при отсутствии расхода (спящий режим)
Энергосберегающий режим
Внутренняя функция управления по циклограмме
Встроенный порт Modbus
Встроенная функция качания частоты
Встроенная функция отсчета заданной длины
Таймер

Параметры серии AD20

Параметры		Значение
Входные характеристики	Напряжение	1 фаза 200~240 В -15%~+20%
	Напряжение	3 фазы 380~480 В -15%~+10%
	Частота	50/60 Гц±5%
	Дисбаланс	3%
Выходные характеристики	Напряжение	3 фазы, 0~100% входного напряжения
Выходные характеристики	Частота	0~599 Гц
Характеристики управления	Метод управления	V/F, Векторный
	Двигатель	Асинхронный
	Пусковой момент	0,5 Гц 180%
	Перегрузочная способность	150% 60 сек, 180% 10 сек
	Частота ШИМ	0,5~16 кГц
	Разрешение по скорости	Дискретное: 0,01 Гц; аналоговое: 1% от максимального значения
	Погрешность по скорости в открытом контуре скорости	±0,5% от номинальной скорости
	Источник команд	Пульт управления, дискретные входы, последовательная связь
	Источник задания	Пульт управления, аналоговое задание/импульсный вход, последовательная связь
	Задание разгона / замедления	2 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Основные функции	Разомкнутый контур скорости, замкнутый контур процесса, управление моментом, автонастройка на двигатель, компенсация нагрузки, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки и т.д.
Функции управления	Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, импульсное задание скорости, S-образные кривые разгона/замедления, счетчик, таймер, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты	Защита от перенапряжения, авт. ограничение тока, защита от потери фазы, защита от потери сигнала обратной связи, защита от короткого замыкания на землю, защита от межфазного замыкания на выходе, защита от перегрева IGBT модуля и др.
Условия эксплуатации	Уровень защиты	IP20
	Рабочая температура	Рабочий диапазон: -10~ 40°C,
	Рабочая температура	40~50°C: необходимо снижение выходного тока на 2% на каждый градус превышения температуры
	Влажность	Не выше 95% без образования конденсата
	Вибрации	Не более 3.5 м/с2 на частоте 2-9 Гц, не более 10 м/с2 на частоте 9-200 Гц (IEC60721-3-3)
	Высота установки	1000 м, от 1000 м со снижением номинальных характеристик

СПИСОК МОДЕЛЕЙ

Модель	Напряжение питания, В	Мощность двигателя, кВт	Ток, А	Тормозной модуль	Фильтр ЭМС
AD20-2SD40	220	0.4	2,10	+	+
AD20-2SD75	220	0,75	4,00	+	+
AD20-2S1D5	220	1.5	7,0	+	+
AD20-2S2D2	220	2.2	9,60	+	+
AD20-4TD75	380	0,75	2,10	+	+
AD20-4T1D5	380	1.5	3,80	+	+
AD20-4T2D2	380	2.2	5,10	+	+
AD20-4T4D0	380	4	9,00	+	+
AD20-4T5D5	380	5.5	13,00	+	+
AD20-4T7D5	380	7.5	17,00	+	+
AD20-4T011	380	11	25,00	+	+

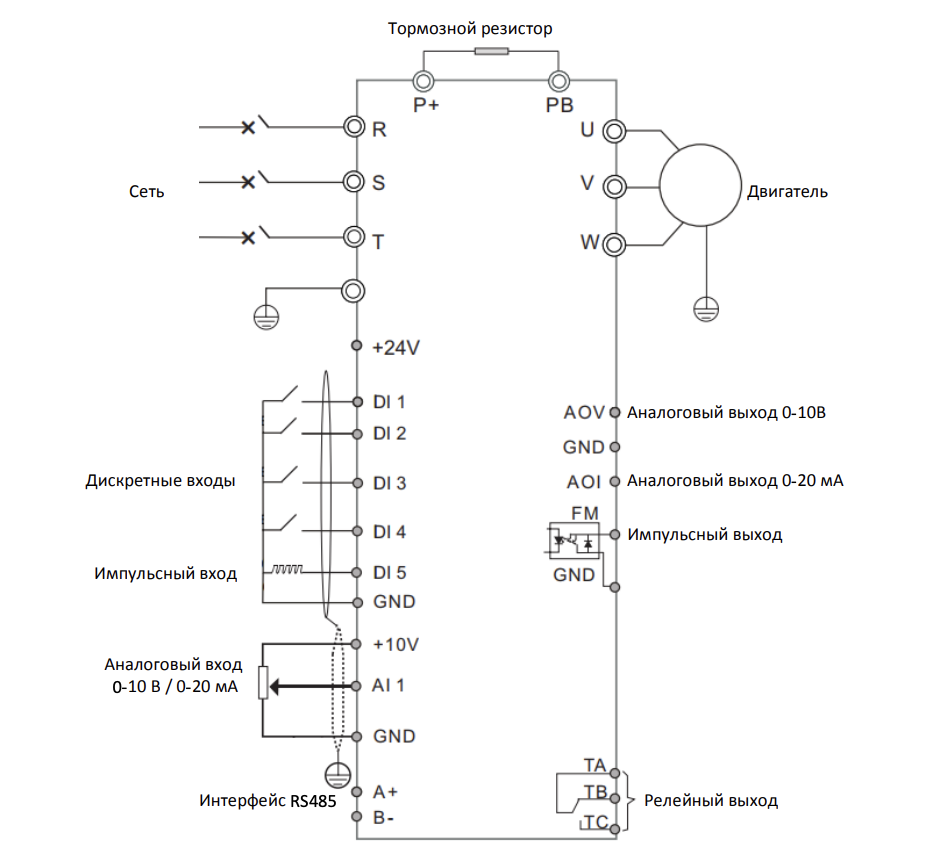

Цепи управления

Клемма	Функция	Характеристики
DI1 – DI5	Дискретные входы	Входное сопротивление: 1 кΩ; DI5 может быть использован как импульсный вход до 20 кГц
FM	Дискретный выход	Тип выхода: Открытый коллектор; Ток: 0~50 мA; напряжение: +24 В; Может быть использован как импульсный выход до 20 кГц
A+, B-	Порт послед. связи RS485	–
TA-TC	Релейный выход	Допустимая нагрузка: 250 В AC 3A / 30 В DC 1A
AI1	Аналоговый вход (P4-39)	0~10 В: Входное сопротивление: 22 кΩ 0~20 мA: Входное сопротивление: 500 Ω
AOV	Аналоговый выход 0~10 В	–
AOI	Аналоговый выход 0~20 мA	–
+24V	Источник питания 24 В 200 мA
+10V	Источник питания 10 В 100 мA
GND	Общий провод клемм управления

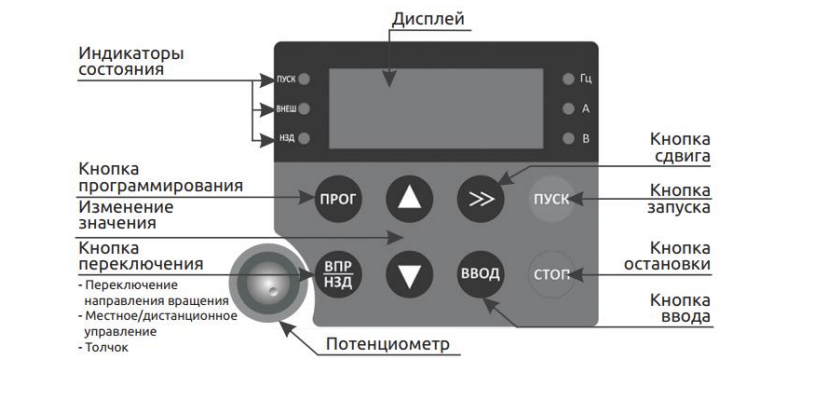

Пульт управления

Управление и индикация

Индикаторы на пульте управления:

RUN: Горит – преобразователь работает, не горит – останов.

LOC: Горит – преобразователь в удаленном режиме, не горит – в локальном (управление пуском / остановом с пульта).

F/R: Горит – обратное вращение, не горит – прямое вращение или останов.

Hz, A, V: индикация единиц отображаемой переменной.

Кнопки пульта управления:

Кнопка	Функция
→ →	Сдвиг
СТОП	Остановка двигателя
↑	Нажатие увеличивает значение настраиваемого параметра или увеличивает номер параметра/группы
↓	Нажатие уменьшает значение настраиваемого параметра или уменьшает номер параметра/группы
ПРОГ	Нажатие позволяет войти в меню редактирования параметров или выйти в главное меню
ВВОД	Подтверждение выбора номера параметра/группы и вывод значения параметра; Подтверждение значения параметра и возврат в меню выбора номера параметра
ПУСК	Запуск двигателя
ВПР/НЗД	Переключение направления вращения Локальный режим / Удаленный режим Толчковый режим
