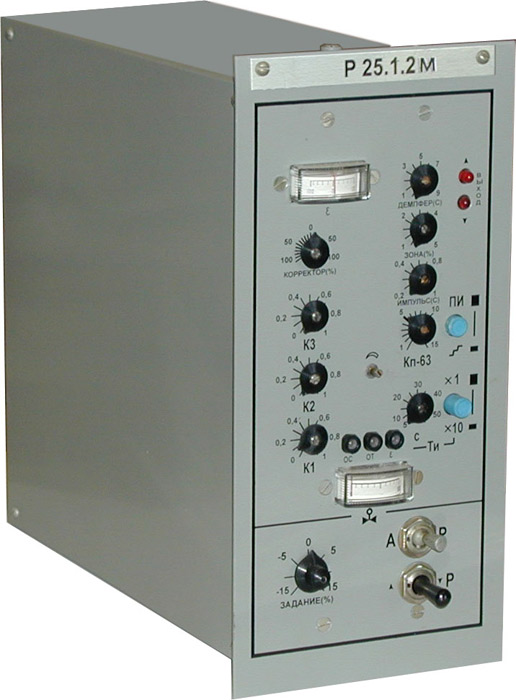

Регулятор Р25

Name: Регулятор Р25
SKU: 12614
Availability: InStock

Для применения в схемах автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности и других теплотехнических объектах.

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание

Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.

Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).

Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.

Основные технические характеристики регулятора Р25

Выходные сигналы: — импульсы напряжения пульсирующего постоянного тока среднего значения, В — импульсы напряжения постоянного тока, В — изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока при дей-ствующем значении до 2А и действующем значении напряжения внешнего источника питания выходных цепей, В, до	24 ±10 250
Вид и номинальный диапазон изменения сигналов	Сигнал переменного тока (частотой 50Гц) от 0 до 0,5В, изменение взаимной индуктивности от 0 до 10 мГн
Вид и количество подключаемых измерительных преобразователей	От 1 до 3 дифференциально-трансформаторных из-мерительных преобразователей
Габаритные размеры блока, мм, не более	120х240х285
Масса блока, кг, не более	4,4

Элементы индикации и коммуникации

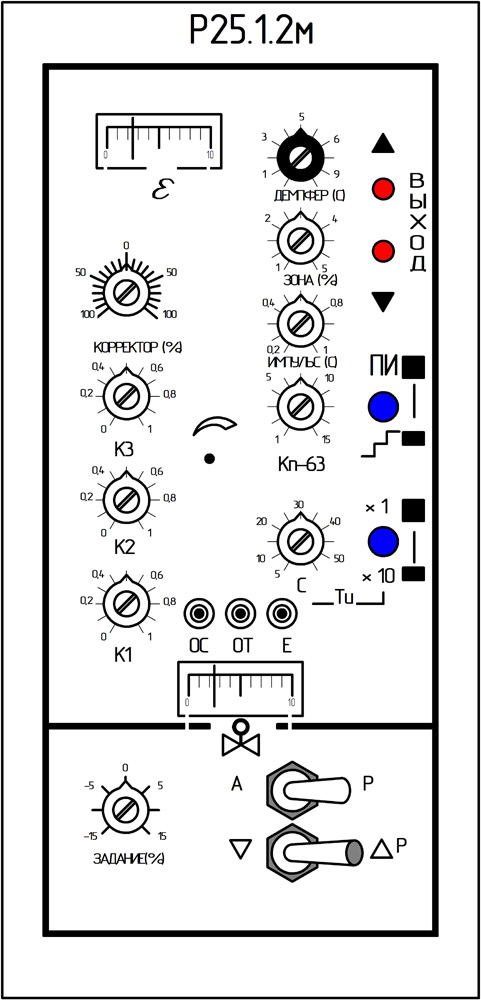

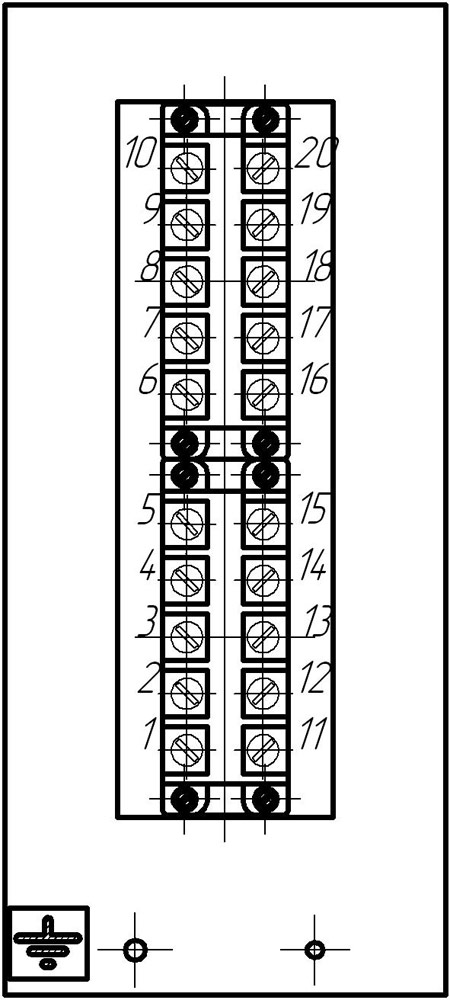

Вид на лицевую панель	Вид сзади

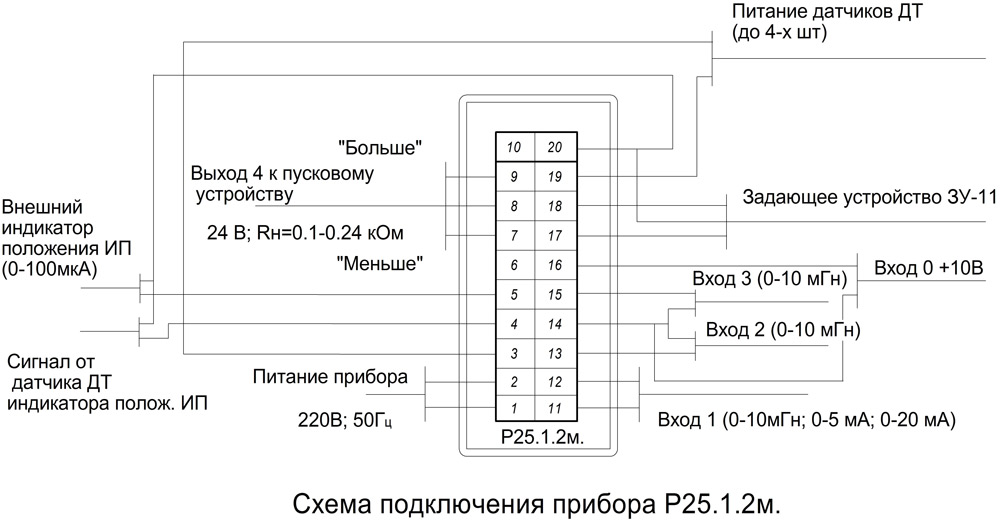

Схема внешних подключений
