Датчики-реле давления электронные ДРДЭ

Для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (модель ДРДЭ-хх-ДД), давления-разрежения (тягонапоромер модель ДРДЭ-хх-ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками.

Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации горелочных устройств и в других отраслях.

Рабочая среда – воздух, природный газ, нейтральные газы.

Array

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Преимущества

Независимость задания пределов 2-я уставками.
Фильтрация колебаний давлений.
Большие допустимые перегрузки.
Высокая точность настройки (гистерезис – 1 % от номинального давления).
При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

Рабочий диапазон

Рабочий диапазон (уставки)		Перегрузка, кПа
кПа	мм. вод. ст.	Перегрузка, кПа
ДРДЭ-0,25-ДД	0-0,25	0-25	10
ДРДЭ-0,5-ДД	0-0,5	0-50	50
ДРДЭ-2,5-ДД	0-2,5	0-250	50
ДРДЭ-10-ДД	0-10	0-1000	100
ДРДЭ-50-ДД	0-50	0-5000	250
ДРДЭ-100-ДД	0-100	0-10000	250
ДРДЭ-0,125-ДИВ	±0,125	±12,5	10
ДРДЭ-0,25-ДИВ	±0,25	±25	10

Технические данные ДРДЭ

Предел допустимой основной погрешности, %	± 1
Гистерезис (прямой-обратный ход), не более, %	1
Пределы перенастройки, %	от 5 до 100
Выходные сигналы	переключающиеся «сухие» (беспотенциальные) контакты электромагнитного реле
Допустимый ток на контактах выходных реле при напряжении ~220В частотой 50 Гц и 30В постоянного тока, не более А	2
Время срабатывания реле, не более, с	2
Напряжение питания, (постоянный или переменный ток), В:	24
Допустимая перегрузка выходов – «сухой контакт»	≈220В, 1А; =30В, 2 А
Быстродействие, с . не более	1
Климатическое исполнение	УХЛ3.1.
Рабочая температура окружающей среды, °С	от – 40 до +60
Степень защиты	IP54
Габаритные размеры, мм: длина х ширина х высота	160 х 94 х 44
Масса, кг, не более	0,3

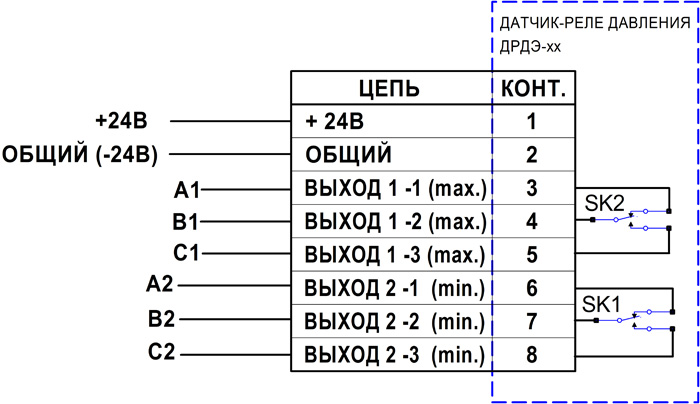

Схема внешних подключений

Элементы индикации и управления:

индикатор max, срабатывания реле при достижении максимального уровня давления;
индикатор min, срабатывания реле при достижении минимального уровня давления;
резистор max и min, установки пределов срабатывания;
схема контактов реле на съемной лицевой панели прибора;

Выходной сигнал – две пары переключающихся «сухих» контактов электромагнитного реле. Одна пара срабатывает при достижении верхнего предела давления, другая пара – при достижении нижнего предела давления.

Давление Р	Уставка Р1 «min»	Уставка Р2 «max»	Состояние реле К2	Состояние реле К1
Р < P1	Р1	Р2	Включено*	Отключено
Р1 < Р < P2	Р1	Р2	Отключено	Отключено
Р > P2	Р1	Р2	Отключено	Включено**

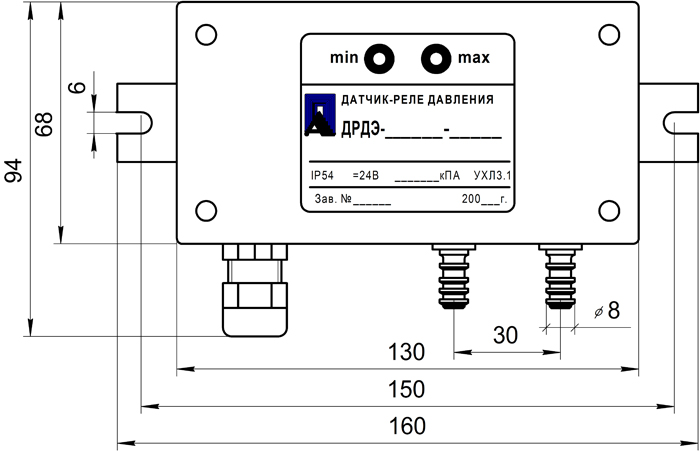

Габаритные и установочные размеры

Вариант	ДРДЭ-0,25-ДД , ДРДЭ-0,5-ДД , ДРДЭ-2,5-ДД , ДРДЭ-10-ДД , ДРДЭ-50-ДД , ДРДЭ-100-ДД , ДРДЭ-0,125-ДИВ , ДРДЭ-0,25-ДИВ
