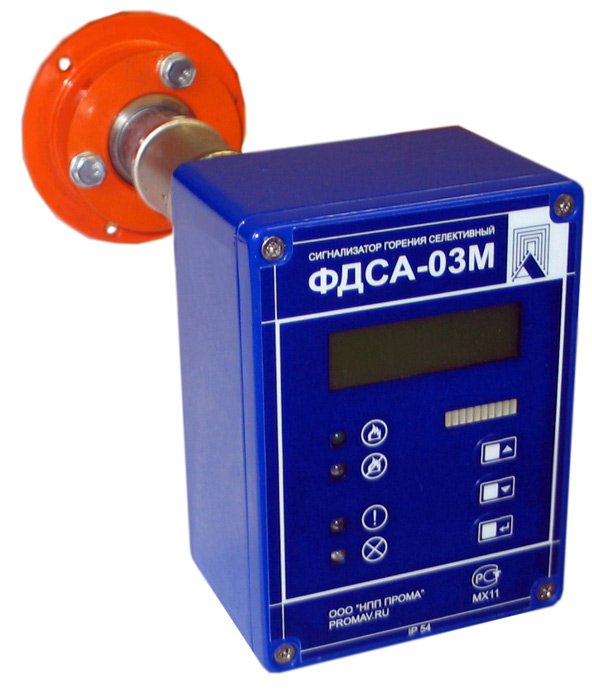

Устройство селективного контроля пламени ФДСА-03М
Для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения.
Для контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Основные технические харектиристики ФДСА-03М
| Напряжение питания, В | от = 24 до =30 |
|
Выходные сигналы
1) релейный, четыре переключающихся реле с параметрами:
— напряжение внешних коммутируемых цепей, не более:
|
|
| для цепей переменного тока, В | 220 |
| Гц | (50±1) |
| — для цепей постоянного тока, В | 30 |
| — максимально коммутируемый ток, А | 2 |
| 2) аналоговый, предельные значения аналогового сигнала, мА | 4 и 20 |
| Потребляемый ток, не более А | 0,2 |
|
Время срабатывания, не более
— при появлении пламени, с
|
1 |
| — при погасании пламени, с | 2 |
|
Габариты прибора:
ширина х высота х глубина, мм
|
108х148х75 |
|
Температура окружающего воздуха, °С
— при использовании обдува прибора, °С
|
от- 25 до +65
от- 25 до +100
|
| Степень защиты по ГОСТ 14254–96 | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1 |
| Масса, не более, кг | 0,4 |

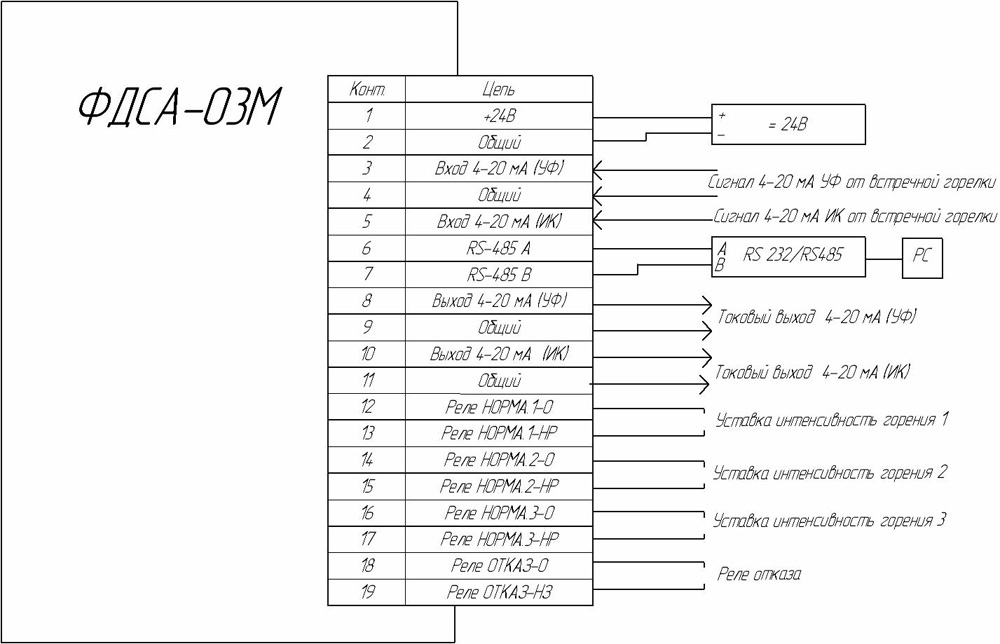

Схема внешних подключений

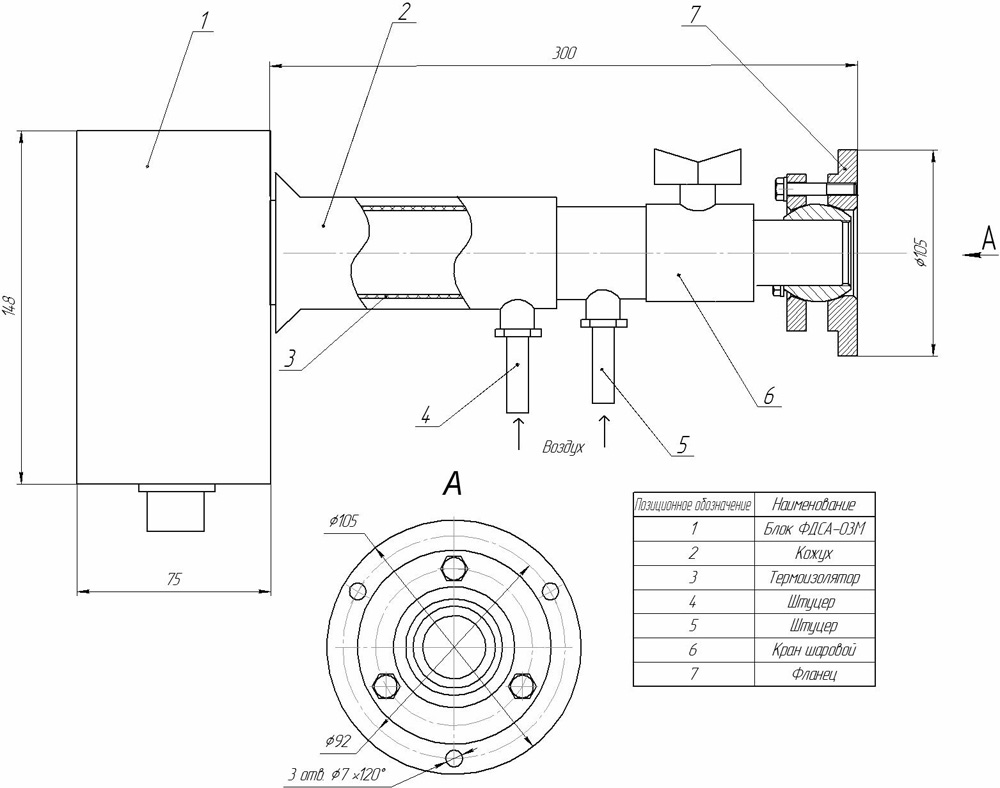

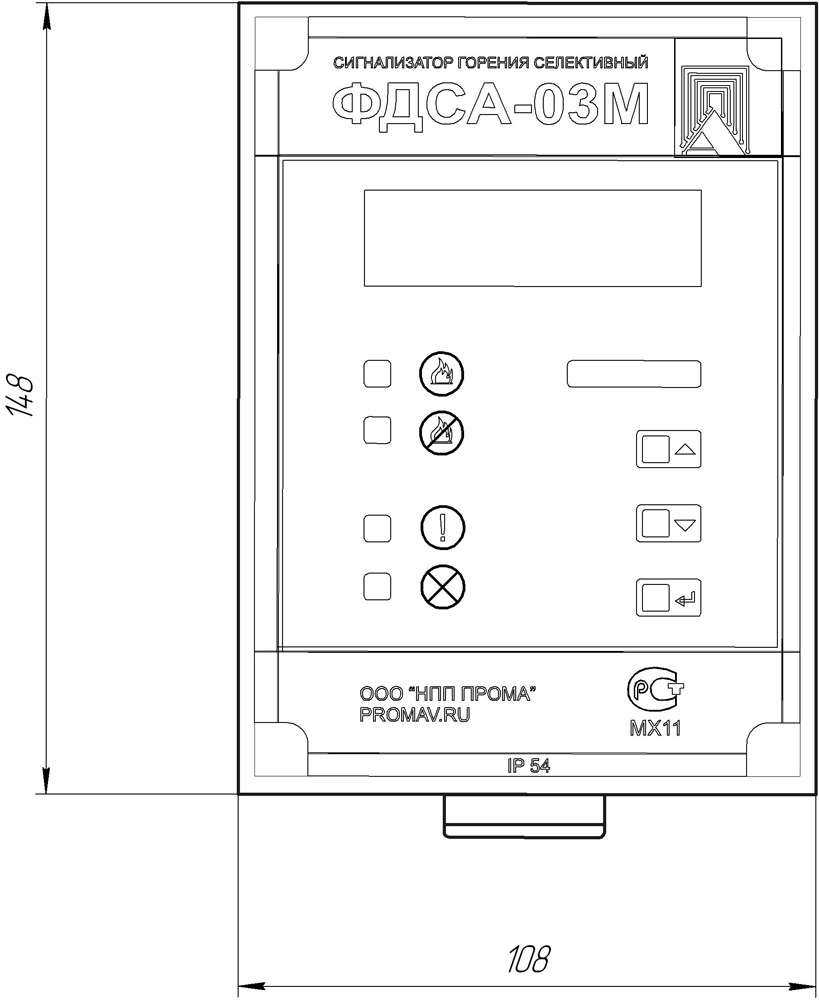

Габаритные и установочные размеры
