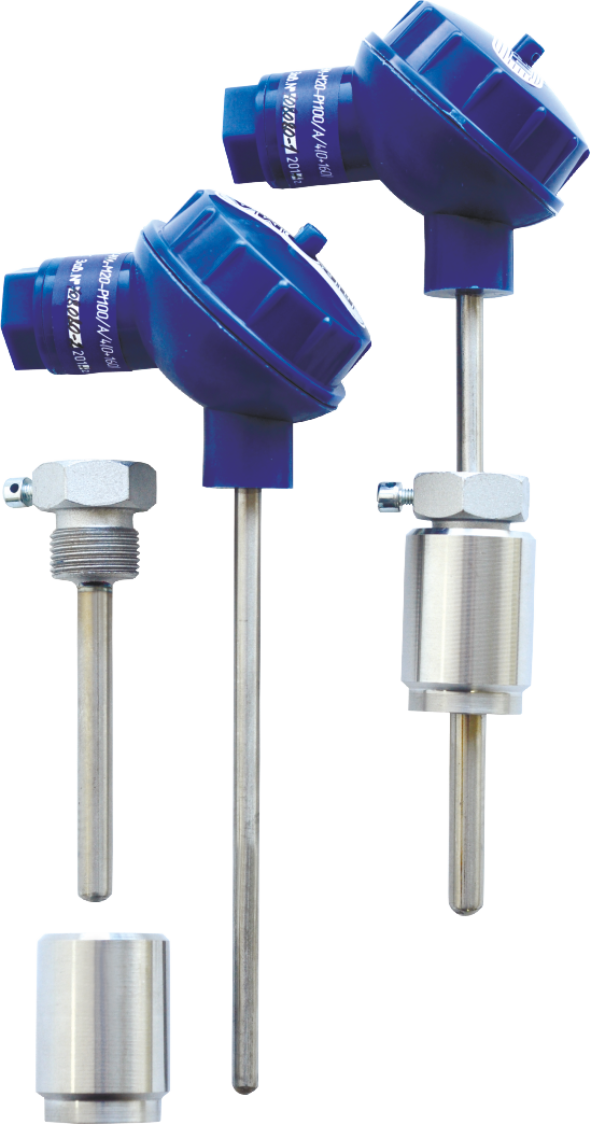

Термопреобразователи сопротивления платиновые ТСП, ТСП-К
Для измерения температуры жидких, газообразных и сыпучих веществ.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Подобранные комплекты (пары) термопреобразователей сопротивления платиновые разности температур ТСП-К предназначены для измерения температуры и разности температур в трубопроводах систем теплоснабжения в составе теплосчетчиков и измерительных систем учета количества тепла.
Принцип действия термопреобразователей сопротивления ТСП основан на преобразовании измеряемой температуры в изменения электрического сопротивления чувствительного элемента (ЧЭ) ТС. Типы и характеристики термопреобразователей приведены в таблице.
Модификации
| Описание модификации | Обозначение при заказе |
| Термопреобразователи сопротивления ТСП-К | ТСП-К-101 Г (3…+160 °C) (ГЛАДКАЯ D=6; ПЛАСТИКОВЫЙ КОР- ПУС) |
| Термопреобразователи сопротивления ТСП-101 | Термопреобразователь ТСП-101 |
| Термопреобразователи сопротивления ТСП-102 | Термопреобразователь ТСП-102 |
| Термопреобразователи сопротивления ТСП-103 | Термопреобразователь ТСП-103 |
Технические характеристики
| Тип чувствительного элемента | Платиновый (Pt) |
| Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 |
| Температурный коэффициент α, °С-1 | 0,00385 |
| Максимальный измерительный ток, мА, при сопротивлении: 100 Ом 500 Ом 1000 Ом |
1,0 0,7 0,3 |
| Класс допуска по ГОСТ 6651-2009 | А (F0.15) или В (F 0.3) |
| Допуск по ГОСТ 6651-2009, °С : — для F 0.15 — для F 0.3 |
± (0,15 + 0,002 |t|) ± (0,3 + 0,005 |t|) |
| Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) | ± (0,5 + 3Δtmin/ Δt) |
| Рабочий диапазон измеряемых температур, ºС: — для ТСП-101- для ТСП-102 — для ТСП-103 — для ТСП-К |
от -50 до +200 от -50 до +400 от -50 до +50 от -50 до +150 от 0 до +160 |
| Минимальная измеряемая разность температуры для модели ТСП-К, Δt min. ,ºС |
3 |
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее | 100 |
| Ток утечки, мА, не более | 5 |
| Время термической реакции, не более, с | 60 |
| Схема соединения чувствительного элемента | 2-х проводная, 4-х проводная |
| Степень защиты | IP65 или IP54 |
| Рабочее давление, МПа, не более | 0,01 или 1,6 |
| Средний срок службы лет, не менее | 10 |
| Длина монтажной части, L, не более, м | 60,70, 80, 100, 120, 160, 250 |
| Габаритные размеры коммутационной головки, не более, мм: модель ТСП-102, ТСП-103 модели ТСП и ТСП-К-101 с монтажной гайкой модели ТСП и ТСП-К-101 без монтажной гайки |
85х60х36 80х58х125 80х58х64 |
| Масса, кг, не более | 0,6 |
| Условия эксплуатации: — температура окружающего воздуха, ºС — относительная влажность окружающего воздуха, при 35 ºС и ниже |
от -50 до +70 80 % |
| Межповерочный интервал, лет | 4 |
Типы исполнения ТСП и ТСП-К
| Условное обозначение НСХ ЧЭ | Диапазон измерений, ºС | ||||
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||||
| ТСП-101 | ТСП-К | ТСП-102 | ТСП-103 | ||
| Pt 100 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
| Pt 500 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
| Pt 1000 (α=0,00385 °С-1 ) |
от -50 до 200 | от -50 до 400 | от 0 до 160 | от -50 до 50 | от -50 до 150 |
| Вариант |
ТСП-К ,ТСП-101 ,ТСП-102 ,ТСП-103 |
|---|
