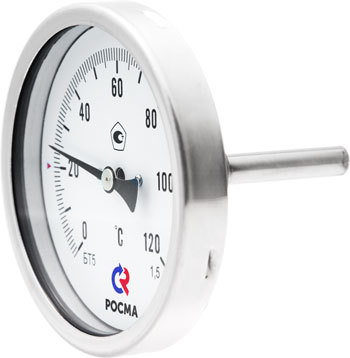

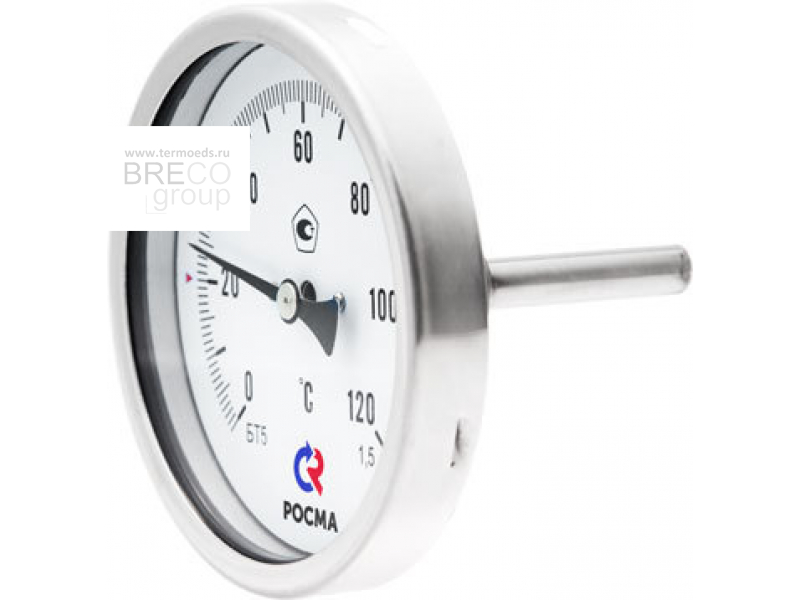

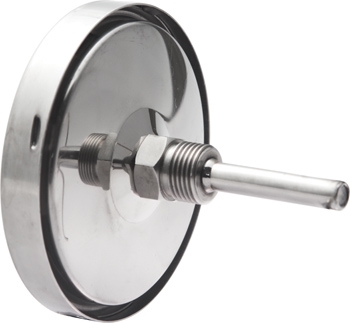

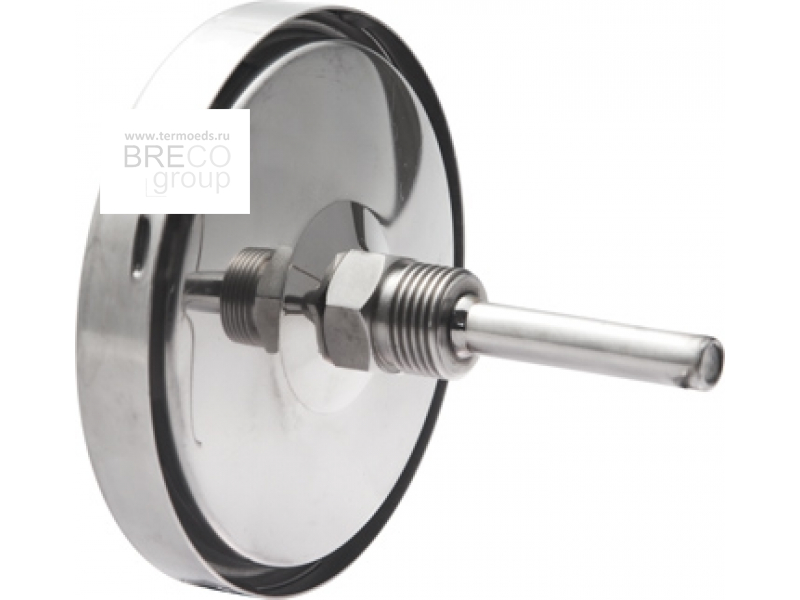

БТ-51.220, коррозионностойкий биметаллический термометр, торцевое присоединение (сзади), d100мм

РОСМА в Перми
Оставить заявку

Описание


Коррозионностойкий термометр с торцевым присоединением БТ-51.220 предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра БТ 51.220 изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения БТ51.220: химическая промышленность, нефтехимическая промышленность, машиностроение.

    Диаметр корпуса
    100 мм

    Класс точности
    1,5

    Диапазоны показаний температур
    −30…+70 °С     0…+60 °С
    0…+120 °С     0…+160 °С
    0…+200 °С     0…+250 °С

    Рабочая температура
    Окружающая среда:
    −40…+60 °C (длина погружной части 64 мм)
    −60…+60 °C (длина погружной части 100 мм и более)

    Степень защиты
    IP54 (IP65 под заказ)

    Длина погружной части, мм
    64, 100, 150, 200, 250, 300 мм (возможно изготовление погружной части длиной до 1000 мм)

    Корпус
    Нержавеющая сталь 08Х18Н10

    Кольцо
    Нержавеющая сталь 08Х18Н10, байонетное

    Шток
    Нержавеющая сталь 08Х18Н10

    Чувствительный элемент
    Биметаллическая спираль

    Циферблат
    Алюминий, шкала черная на белом фоне

    Стекло
    Минеральное

    Присоединение
    Торцевое

    Комплектность
    Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)

    Резьба присоединения
    на штоке — G½ или M20×1,5 (под заказ)

    Рабочее давление
    на штоке: 10 МПа (100 кгс/см²)
    на гильзе: 25 МПа (250 кгс/см²)

    Межповерочный интервал
    3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
    2 года — для всех остальных диапазонов

    Техническая документация
    ТУ 4211-001-4719015564-2008
