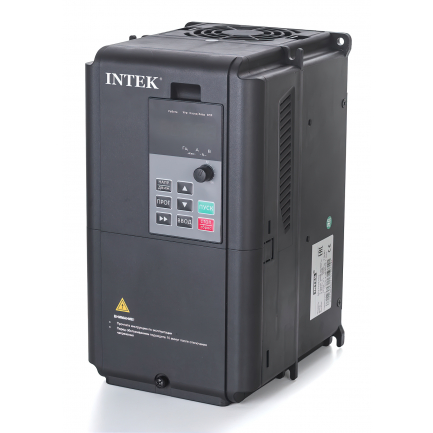

Описание
Модельный ряд
| Модель | Номинальная выходная мощность (кВт) | Номинальный входной ток (А) | Номинальный выходной ток (А) |
| Напряжение питания: Однофазное, 220В переменного тока, -15%~+10%, 50/60Гц | |||
| SPK372B21G | 3,7 | 24,2 | 16 |
| Напряжение питания: Трехфазное, 380В переменного тока, -15%~+10%, 50/60Гц | |||
| SPK222B43G | 2,2 | 6,0 | 5 |
| SPK402B43G | 4,0 | 10,5 | 8,5 |
| SPK552B43G | 5,5 | 15,5 | 13 |
| SPK752B43G | 7,5 | 20,5 | 16 |
| SPK113B43G | 11 | 27,6 | 25 |
| SPK153B43G | 15 | 37,1 | 32 |
| SPK183B43G | 18 | 41,9 | 38 |
| SPK223B43G | 22 | 49,3 | 45 |
| SPK303B43G | 30 | 65,7 | 60 |
| SPK373B43G | 37 | 80,6 | 75 |
| SPK453B43G | 45 | 96,4 | 90 |
| SPK553B43G | 55 | 117,6 | 110 |
| SPK753B43G | 75 | 166,4 | 150 |
| SPK903B43G | 90 | 184,3 | 170 |
| SPK114B43G | 110 | 226,8 | 210 |
| SPK134B43G | 132 | 268,1 | 250 |
| SPK164B43G | 160 | 321,1 | 330 |
| SPK184B43G | 185 | 368 | 340 |
| SPK204B43G | 200 | 385 | 377 |
| SPK224B43G | 220 | 430 | 426 |
| SPK254B43G | 250 | 468 | 465 |
| SPK284B43G | 280 | 525 | 520 |
| SPK314B43G | 315 | 590 | 585 |
| SPK354B43G | 350 | 665 | 650 |
| SPK404B43G | 400 | 785 | 725 |
Технические характеристики
| Основные функции | Тип подключаемого двигателя | Асинхронный |
| Диапазон выходной частоты | Векторное управление: от 0 до 500 Гц; Скалярное управление: от 0 до 500 Гц | |
| Частота широтно-импульсной модуляции (ШИМ) | От 0.8 кГц до 16 кГц. Возможна автоматическая регулировка частоты | |
| Разрешающая способность по частоте | При аналоговом задании: 0.025% от максимальной рабочей частоты; цифровое задание: 0.01 Гц | |
| Способ управления | Векторное управление без датчика обратной связи (SVC – Sensorless vector control). Скалярное управление (V/f). Векторное управление с датчиком обратной связи (FVC - Flux vector control) | |
| Момент двигателя на малых частотах | Для тяжелых условий работы: 150% при 0.5 Гц (SVC), 180% при 0 Гц (FVC); для облегченных условий работы: 100% при 0.5 Гц | |
| Диапазон регулирования скорости | 1:10 (V/f); 1:100 (SVC); 1:1000 (FVC) | |
| Точность установки частоты | ±0.5% (SVC); ±0.02% (FVC) | |
| Точность установки крутящего момента | ±5% (FVC) | |
| Перегрузочная способность | Для обычной нагрузки: 150%, 1 мин.; 180%, 3 с; для облегченной нагрузки: 120%, 1 мин.; 150%, 3 с | |
| Буст | Автоматическая или ручная установка буста (от 0.1% до 30%) | |
| Характеристики кривой управления V/f | Линейные, квадратичные, свободно программируемые | |
| Раздельное управление напряжением и частотой | Два типа: задание напряжение через отдельный канал задания; задание соотношения V/f. регулировка выходного напряжения (AVR) | |
| Рампы | Линейная, S-образная кривая; 4 предустановки времени ускорения/торможения в диапазоне от 0 до 65000 с | |
| Торможение постоянным током | Частота включения постоянного тока: максимальной выходной частоты; время торможения: от 0 до 36 с; ток торможения: от 0% до 100% | |
| Функция медленного вращения | Частотный диапазон: от 0 до 50 Гц; время ускорения/торможения: от 0 до 6500 с | |
| Многоскоростное управление | 16 предустановленных скоростей, выбор предустановленных скоростей с помощью дискретных входов | |
| Управление в режиме PLC | Управление скоростью вращения двигателя с помощью управляющей программы, преобразователя | |
| Регулятор | Встроенный ПИД-регулятор | |
| Функция автоматической регулировки выходного напряжения (AVR) | Автоматическая стабилизация выходного напряжения независимо от отклонения сетевого напряжения от номинального значения | |
| Защита от перенапряжения и токоограничение | Защитное воздействие на выходную частоту преобразователя при достижении предельного значения выходного тока и напряжения звена постоянного тока | |
| Токовая защита | Защищает преобразователь при коротких замыканиях и перегрузках на его выходах | |
| Функция ограничения и регулировки крутящего момента | Автоматически ограничивает крутящий момент. Реализуется в режиме векторного управления с датчиком обратной связи (FVC) | |
| Специальные возможности | Обеспечение работоспособности в случае кратковременного сбоя электропитания | Привод продолжает нормально функционировать, используя мощность, запасенную в самом преобразователе |
| Функция таймера | Временной диапазон: от 0 до 6500 с | |
| Система шин данных (опция) | RS-485 | |
| Эксплуатация | Управление пуском преобразователя | С помощью панели управления; через клеммы управления; через цифровой порт. Возможность переключения между источниками управления |
| Установка частоты | 11 способов установки частоты: цифровая/аналоговая установка, аналоговая установка током, установка скважностью импульсного сигнала, установка через цифровой порт. Возможность переключения между источниками установки частоты | |
| Установка вспомогательной частоты | 11 способов установки вспомогательной частоты, позволяющих выполнять точную настройку | |
| Входы | 6 дискретных входов, вход DI5 поддерживает импульсное задание 100 кГц; до 3-х аналоговых входа: 4...20 мА или 0...10 В | |
| Выходы | 2 дискретных выхода, в том числе выход FM поддерживает прямоугольный импульсный сигнал (от 0 до 10 кГц); 1 релейный выход; 2 аналоговых выхода: 0...20 мА или 0... 10 В. Встроенный источник питания пост. тока 5В, 10В и 24 В для питания внешних устройств | |
| Дисплей и панель управления | Дисплей | Отображение параметров |
| Функция блокировки клавиш | Позволяет полностью или частично заблокировать клавиши на панели оператора от несанкционированного доступа и нарушения работы преобразователя | |
| Защитные функции | Диагностика короткого замыкания при запуске, защита от "потери фазы" на входе/выходе, защита от сверхтока, защита от низкого/высокого напряжения, защита от перегрузки двигателя | |
| Аксессуары (доступны под заказ) | Плата для работы с энкодером (для преобразователей с мощностью не менее 5,5 кВт) | |
| Условия работы | Место размещения | В помещении, защищенном о т прямого солнечного света, без пыли, агрессивных газов, горючих газов, масляного тумана, паров, брызг или пр. |
| Максимальная высота над уровнем моря | Не более 1000 м | |
| Допустимая рабочая температура | От -10°C до +40°C (в диапазоне температур от 40°C до 50°C выходная мощность снижается) | |
| Рабочая влажность | Менее 95% (без конденсата) | |
| Вибрация | Менее 5.9 м/с2 (0.6g) | |
| Температура хранения | От -20°C до +60°C |
Схема подключения преобразователя частоты с мощностью от 2.2 кВт до 37кВт ( у преобразователей мощностью 30 и 37 кВт дополнительно имеются клеммы P+ и P1 для подключения дросселя постоянного тока). Для моделей преобразователей с питанием от однофазной сети 220В следует использовать клеммы R, T и заземление.
Схема подключения преобразователя частоты с мощностью 45 кВт и более
