Описание

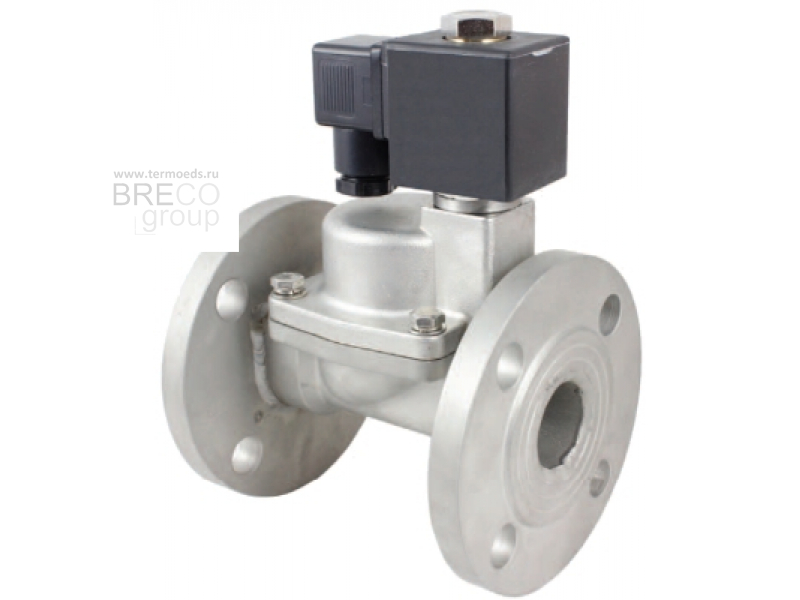

Клапан соленоидный фланцевый нормально открытый непрямого действия с поршнем, для пара AR-YCP32F предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Конструктивная защита трубопровода от гидравлических ударов
- Долгий срок службы уплотнителя в среде пара
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0,05…1,6 MПa |
| Диаметр условного прохода | 25...50 мм |
| Присоединение | Фланцевое F1"...F2" |
| Катушка | S21H, ASE21B, Ex1320, SB282, IP65 |
| Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В |
| Мощность | S21H: 22 ВА (АС), 15 Вт (DC) ASE21B: 5,5 ВА (АС), 12 Вт (DC) Ex1320: 28 ВА (AC), 20 Вт (DC) SB282: 24 ВА (AC), 17 Вт (DC) |
* Кроме ASE21B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCP3225 FSP | 25 | 10 | F1" | 0,05 | 1,6 | S21H, ASE21B, Ex1320, SB282 |
| AR-YCP3232 FSP | 32 | 20 | F1¼" | |||
| AR-YCP3240 FSP | 40 | 25 | F1½" | |||
| AR-YCP3250 FSP | 50 | 41 | F2" |

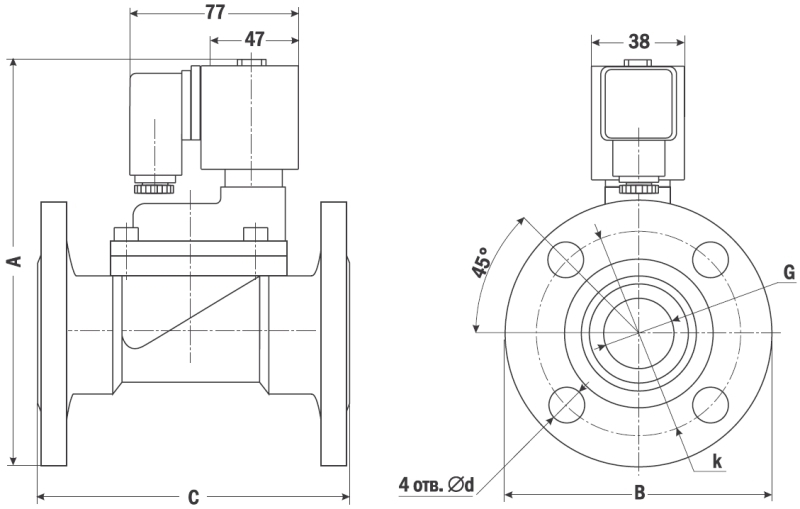

| Габаритные размеры |
 |
| Размер, мм | AR-YCP3225F | AR-YCP3232F | AR-YCP3240F | AR-YCP3250F |
| A | 185 | 205 | 219 | 220 |
| B | 112 | 132 | 142 | 158 |
| C | 125 | 155 | 160 | 181 |
| k | 85 | 100 | 110 | 125 |
| d | 14 | 18 | 18 | 18 |
| G | 1" | 1¼" | 1½" | 2" |
| Вес, кг | 3,3 | 5,1 | 6,17 | 8,1 |
