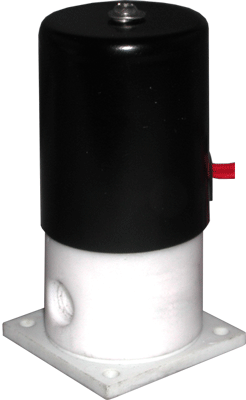

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-1T11 (AR-YCFP21)

Name: СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-1T11 (AR-YCFP21)
SKU: 1657
Availability: InStock

Рабочая среда: cлабые и сильные кислоты и щелочи
Температура рабочей среды: −20…+70°С
Рабочее давление: 0…0,4 МПа
Диаметр условного прохода: 3 мм
Материал корпуса: PTFE
Материал уплотнения: PTFE
Присоединение: резьбовое G⅛», G¼»

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-1T11 (AR-YCFP21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при температурах до +70°С
Изолированная от рабочей среды диафрагма
Срабатывание при нулевом давлении
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Слабые и сильные кислоты и щелочи
Материал	Корпуса: PTFE Уплотнения: PTFE
Температура рабочей среды	−20…+70°С
Рабочее давление	0…0,4 МПа
Диаметр условного прохода	3 мм
Присоединение	Резьбовое G⅛», G¼»
Катушка	Y82B, IP54
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	35 ВА (AC), 30 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-1T11-3-1/8-GPP	3	0,09	⅛»	0,0	0,4	250
AR-1T11-3-1/4-GPP	3	0,09	¼»	0,0	0,4	250

Расшифровка обозначения клапана AR-1T11-3-1/8-XYZ:
AR-1T11 – модель клапана.
3 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.

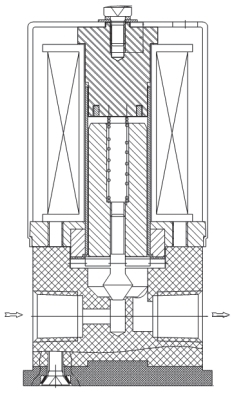

Габаритные размеры
