Соленоидный клапан (электромагнитный) AR-YCL21
Клапан соленоидный бистабильный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы
- Температура рабочей среды: −10…120°С
- Рабочее давление: 0…0,2–1,2 MПa
- Диаметр условного прохода: 1,6…6 мм
- Материал корпуса: латунь или нержавеющая сталь
- Материал уплотнения: VITON
- Присоединение: резьбовое G⅛»…G⅜»
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный бистабильный прямого действия с поршнем AR-YCL21 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Отсутствие перегрева, длительный срок службы
- Срабатывание при нулевом давлении
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Малое время срабатывания: 0,025…0,1 с
- Только на постоянное напряжение
Принцип действия и область применения:
Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы |
| Материалы | Корпуса: латунь или нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −10…120°С |
| Рабочее давление | 0,0…0,2–1,2 MПa (в зависимости от Ду) |
| Диаметр условного прохода | 1,6…6 мм |
| Присоединение | Резьбовое G⅛»…G⅜» |
| Катушка | L11B, IP65 |
| Питание | =24 В, =12 В, =6 В |
| Мощность | 10 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка |
| AR-YCL21161 GYV | 1,6 | 0,09 | ⅛» | 0 | 1,2 | L11B |
| AR-YCL21251 GYV | 2,5 | 0,15 | 1,2 | |||
| AR-YCL21301 GYV | 3,0 | 0,26 | 0,8 | |||
| AR-YCL21252 GYV | 2,5 | 0,15 | ¼» | 1 | ||
| AR-YCL21302 GYV | 3,0 | 0,26 | 0,8 | |||
| AR-YCL21352 GYV | 3,5 | 0,29 | 0,8 | |||
| AR-YCL21402 GYV | 4,0 | 0,43 | 0,4 | |||
| AR-YCL21403 GYV | 4,0 | 0,43 | ⅜» | 0,4 | ||
| AR-YCL21503 GYV | 5,0 | 0,61 | 0,3 | |||
| AR-YCL21603 GYV | 6,0 | 0,67 | 0,2 |

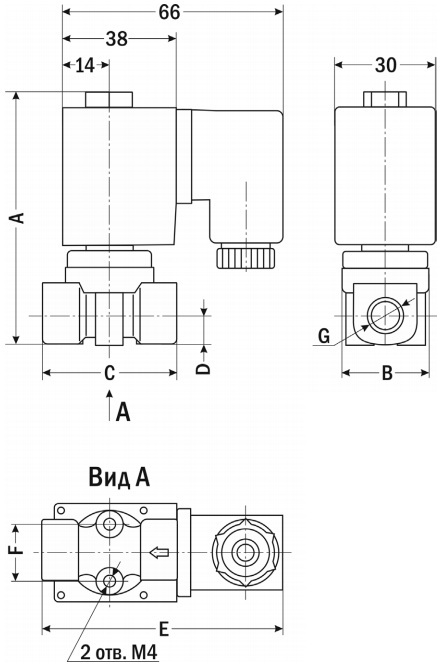

| Габаритные размеры |
 |
| Присоединение G | ⅛» или ¼» | ⅜» |
| A | 72 | 80 |
| B | 26 | 47 |
| C | 39 | 41 |
| D | 9 | 11 |
| Вес, кг (латунь) | 0,36 | 0,43 |
| Вес, кг (сталь) | 0,75 | 0,86 |
| Вариант |
AR-YCL21161 GYV ,AR-YCL21251 GYV ,AR-YCL21301 GYV ,AR-YCL21252 GYV ,AR-YCL21302 GYV ,AR-YCL21352 GYV ,AR-YCL21402 GYV ,AR-YCL21403 GYV ,AR-YCL21503 GYV ,AR-YCL21603 GYV |
|---|
