Описание
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCH12 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON (PARKER) |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,03...5 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение | Резьбовое G⅜"...G¾" |
| Катушка | S91H, ASE11B, SB543, IP65 |
| Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC) |
* Кроме ASE11B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCH1212 GBV | 15 | 3,8 | ⅜" | 0,03 | 5 | S91H, ASE11B, SB543 | 0,93 |
| AR-YCH1215 GBV | ½" | ||||||
| AR-YCH1220 GBV | ¾" |

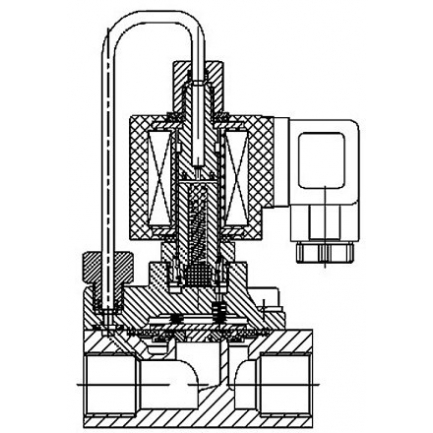

| Габаритные размеры |
 |
