Описание

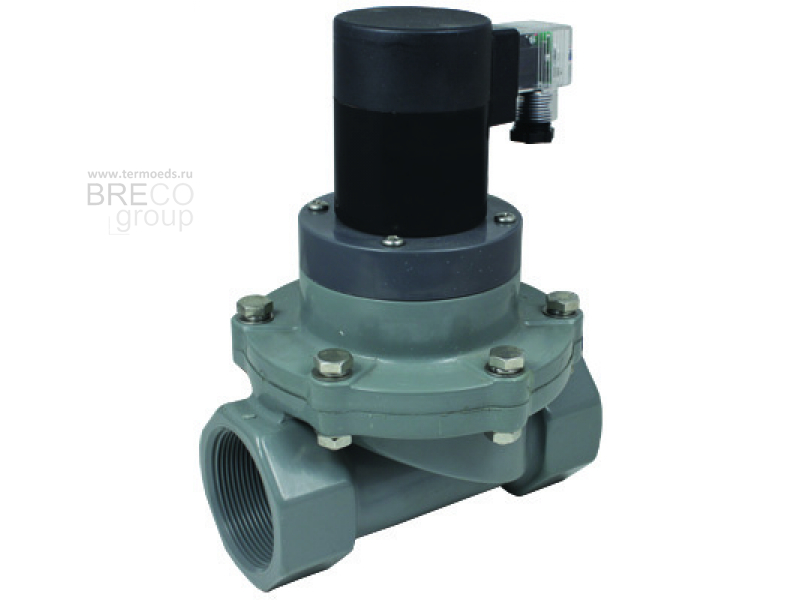

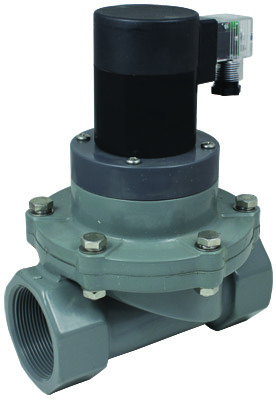

Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-2T21 (AR-YCFP31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Использование на агрессивные среды, в том числе 60% раствор серной или соляной кислоты, при высоких температурах до +95°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал | Корпуса: хлорированный поливинилхлорид (ХПВХ) Уплотнения: VITON |
| Температура рабочей среды | −20...+95°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое K½", G¾", G1", G1¼", G1½", K2" |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 15...25 | AS13B IP54 | 15 ВА | V | V | V | ||
| 16 Вт | V | V | |||||
| 32...40 | AS16B IP54 | 5 ВА | V | V | V | ||
| 28 Вт | V | V | |||||
| AS17B IP54 | 5 ВА | V | V | V | |||
| 28 Вт | V | V | |||||
| 50 | AS19H IP65 | 13,5 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2T21-15-1/2-KCV | 15 | 3,84 | K½" | 0,01 | 0,6 | 802 |
| AR-2T21-20-3/4-GCV | 20 | 7,93 | G¾" | 830 | ||
| AR-2T21-25-1-GCV | 25 | 10,24 | G1" | 940 | ||
| AR-2T21-32-1.1/4-GCV | 32 | 20,47 | G1¼" | 1330 | ||
| AR-2T21-40-1.1/2-GCV | 40 | 24,74 | G1½" | 1360 | ||
| AR-2T21-50-2-KCV | 50 | 40,94 | K2" | 2670 |
Расшифровка обозначения на примере клапана AR-2T21-15-1/2-XYZ:
AR-2T21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба, G – трубная резьба.
Y – материал корпуса: C – ХПВХ.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
| Размер, мм | AR-2T21, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 127 | 134 | 143 | 188 | 193 | 232 |
| B | 63 | 63 | 74 | 92 | 92 | 154 |
| C | 74 | 78 | 99 | 119 | 128 | 171 |
| D | 16 | 19 | 24 | 31 | 32,5 | 38 |
| G | K½" | G¾" | G1" | G1¼" | G1½ | K2" |
| K | 22,5 | 22,5 | 22,5 | 23 | 23 | 32 |
| L | 56 | 56 | 56 | 58 | 58 | 75 |
| M | 89 | 89 | 89 | 90 | 90 | 104 |
| N | 45 | 45 | 45 | 46 | 46 | 64 |
