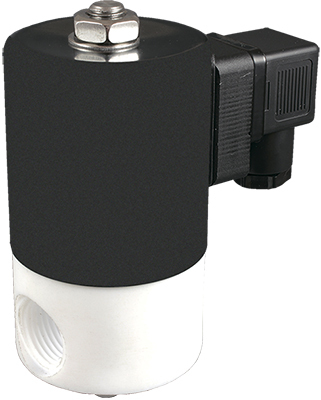

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-3T21 (AR-YCFP21600)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: cлабые и сильные кислоты и щелочи
Температура рабочей среды: −20…+180°С
Рабочее давление: 0…0,2 МПа
Диаметр условного прохода: 10 мм, 15 мм, 25 мм
Материал корпуса: PTFE
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜», G½», G1″

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-3T21 (AR-YCFP21600) предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при высоких температурах до +180°С
Изолированная от рабочей среды диафрагма
Срабатывание при нулевом давлении
Компактный размер

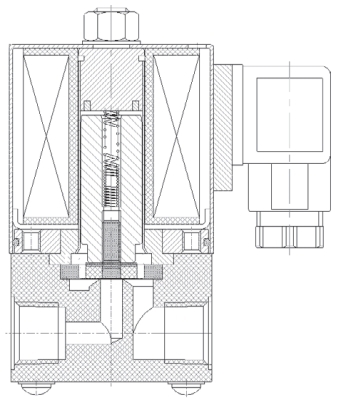

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Слабые и сильные кислоты и щелочи
Материал	Корпуса: PTFE Уплотнения: PTFE
Температура рабочей среды	−20…+180°С
Рабочее давление	0…0,2 МПа
Диаметр условного прохода	10 мм, 15 мм, 25 мм
Присоединение	Резьбовое G⅜», G½», G1″
Катушка	AS83B, IP54
Питание	~220 В, ~110 В =24 В, =12 В
Мощность	21 ВА (AC), 12 Вт (DC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-3T21-10/6-3/8-GPP	10	6	0,24	⅜»	0,0	0,2	685
AR-3T21-15/6-1/2-GPP	15			½»
AR-3T21-25/6-1-GPP	25			1″

Расшифровка обозначения клапана AR-3T21-10/6-3/8-XYZ:

AR-3T21 – модель клапана.
10 – диаметр условного прохода в мм.
6 – эффективный диаметр в мм, если Дэф<Ду.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE

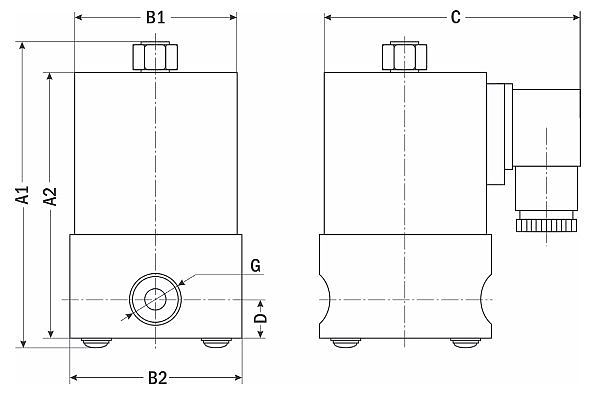

Габаритные размеры:

Размер, мм	G⅜»	G½»	G1″
A1	105	107	119
A2	93	93	106
B1	56	56	56
B2	55	55	66
C	93	95	95
D	14	14	19

Бренд	ARC
