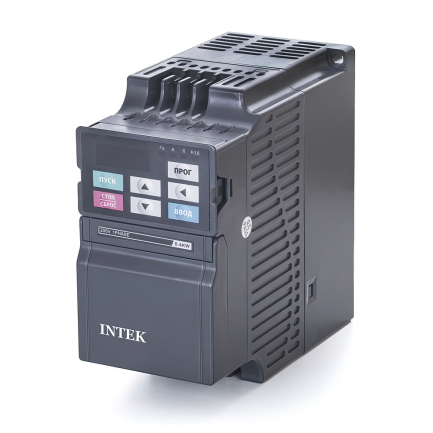

Описание
Модельный ряд
| Модель | Номинальная выходная мощность (кВт) | Номинальный входной ток (А) | Номинальный выходной ток (А) |
| Напряжение питания: Однофазное, 220В переменного тока, -15%~+10%, 50/60Гц | |||
| AX200-401A21G | 0,4 | 5,4 | 2,5 |
| AX200-751A21G | 0,75 | 7,2 | 5 |
| AX200-152A21G | 1,5 | 10 | 7 |
| AX200-222A21G | 2,2 | 16 | 11 |
| AX200-372A21G | 3,7 | 24 | 16 |
| Напряжение питания: Трехфазное, 380В переменного тока, -15%~+10%, 50/60Гц | |||
| AX200-751A43G | 0,75 | 3,8 | 2,5 |
| AX200-152A43G | 1,5 | 5 | 3,7 |
| AX200-222A43G | 2,2 | 6,0 | 5 |
| AX200-402A43G | 4.0 | 10 | 9 |
| AX200-552A43G/P | 5,5 | 15 | 13 |
| AX200-752A43G/P | 7,5 | 20 | 17 |
| AX200-113A43G/P | 11 | 26 | 25 |
| AX200-153A43G/P | 15 | 35 | 32 |
| AX200-183A43G/P | 18,5 | 38 | 37 |
| AX200-223A43G/P | 22 | 46 | 45 |
| AX200-303A43G/P | 30 | 62 | 60 |
| AX200-373A43G /P | 37 | 76 | 75 |
| AX200-453A43G/P | 45 | 92 | 90 |
| AX200-553A43G/P | 55 | 113 | 110 |
| AX200-753A43G/P | 75 | 157 | 150 |
| AX200-903A43G/P | 90 | 180 | 176 |
| AX200-114A43G/P | 110 | 214 | 210 |
| AX200-134A43G/P | 132 | 256 | 253 |
| AX200-164A43G/P | 160 | 207 | 300 |
| AX200-184A43G/P | 185 | 355 | 340 |
| AX200-204A43G/P | 200 | 385 | 380 |
| AX200-224A43G/P | 220 | 430 | 420 |
| AX200-254A43G/P | 250 | 468 | 470 |
| AX200-284A43G/P | 280 | 525 | 520 |
| AX200-314A43G/P | 315 | 610 | 600 |
| AX200-354A43G/P | 350 | 665 | 640 |
| AX200-404A43G/P | 400 | 700 | 690 |
| AX200-450A43G/P | 450 | 800 | 790 |
| AX200-500A43P | 500 | 865 | 860 |
Технические характеристики
| Основные функции | Тип подключаемого двигателя | Асинхронный |
| Диапазон выходной частоты | Векторное управление: от 0 до 320 Гц; Скалярное управление: от 0 до 600 / 1600 Гц | |
| Частота широтно- импульсной модуляции (ШИМ) | От 1 кГц до 16 кГц. Возможна автоматическая регулировка частоты | |
| Разрешающая способность по частоте | При аналоговом задании: 0.025% от максимальной рабочей частоты; цифровое задание: 0.01 Гц | |
| Способ управления | Векторное управление без датчика обратной связи (SFVC – Sensorless vector control). Скалярное управление (V/f). | |
| Момент двигателя на малых частотах | Для G типа (150%),: 150% при 0.5 Гц (векторный режим SFVC) Для Р типа (120%): 100% при 0.5 Гц (векторный режим SFVC) | |
| Диапазон регулирования скорости | 1:20 (V/f); 1:100 (SFVC) | |
| Точность установки частоты | ±0.5% (SFVC); | |
| Перегрузочная способность | Для G типа: 150%, 1 мин.; 180%, 3 с; Для Р типа: 120%, 1 мин.; 150%, 3 с | |
| Буст (boost – форсировка напряжения на малых частотах) | ||
| Характеристики кривой управления V/f | Линейные, квадратичные, свободно программируемые | |
| Раздельное управление напряжением и частотой | Задание соотношения V/f. | |
| Рампы | Линейная, S-образная кривая; 4 предустановки времени ускорения/торможения в диапазоне от 0 до 6500 с | |
| Торможение постоянным током | Частота включения постоянного тока: от 0 Гц до максимальной выходной частоты; время торможения: от 0 до 100 с; ток торможения: от 0% до 100% | |
| Функция медленного вращения - JOG | Частотный диапазон: от 0 до 50 Гц; время ускорения/торможения: от 0 до 6500 с | |
| Многоскоростное управление | 16 предустановленных скоростей, выбор предустановленных скоростей с помощью дискретных входов | |
| Управление в режиме PLC | Управление скоростью вращения двигателя с помощью управляющей программы, записанной в память преобразователя | |
| Регулятор | Встроенный ПИД-регулятор | |
| Функция автоматической регулировки выходного напряжения (AVR) | Автоматическая стабилизация выходного напряжения независимо от отклонения сетевого напряжения от номинального значения | |
| Защита от перенапряжения и токоограничение | Защитное воздействие на выходную частоту преобразователя при достижении предельного значения выходного тока и напряжения звена постоянного тока | |
| Токовая защита | Защищает преобразователь при коротких замыканиях и перегрузках на его выходах | |
| Специальные возможности | Обеспечение работоспособности в случае кратковременного сбоя электропитания | Привод продолжает нормально функционировать, используя мощность, запасенную в самом преобразователе |
| Система шин данных, цифровая сеть | RS-485 | |
| Эксплуатация | Управление пуском преобразователя | С помощью панели управления; через клеммы управления; через цифровой порт. Возможность переключения между источниками управления |
| Установка частоты | 10 способов установки частоты: цифровая/аналоговая установка, аналоговая установка током, установка импульсным сигналом, установка через цифровой порт. Возможность переключения между источниками установки частоты | |
| Установка вспомогательной частоты | 10 способов установки вспомогательной частоты, позволяющих выполнять точную настройку | |
| Входы | 6 дискретных входов NPN (некоторые преобразователи имеют доп.возможность принимать сигналы PNP), один из входов поддерживает импульсное задание 100 кГц; 2 аналоговых входа: один 0-10 В, другой 0-10 В или 4-20 мА | |
| Выходы | 1 дискретный выход; 1 релейный выход; 1 аналоговый выход: 0...20 мА или 0...10 В. Встроенный источник питания пост. тока 10В для питания внешних устройств | |
| Дисплей и панель управления | Дисплей | Отображение параметров |
| Функция блокировки кнопок | Позволяет полностью или частично заблокировать кнопки на панели оператора от несанкционированного доступа и нарушения работы преобразователя | |
| Защитные функции | Диагностика короткого замыкания при запуске, защита от "потери фазы" на выходе, защита от сверхтока, защита от низкого/высокого напряжения, защита от перегрева, защита от перегрузки преобразователя и двигателя | |
| Условия работы | Место размещения | В помещении, защищенном от прямого солнечного света, без пыли, агрессивных газов, горючих газов, масляного тумана, паров, брызг или пр. |
| Максимальная высота над уровнем моря | Не более 1000 м. Снижение нагрузочной способности при большей высоте | |
| Допустимая рабочая температура | От -10°C до +40°C (в диапазоне температур выходная мощность снижается) | |
| Рабочая влажность | Менее 95% (без конденсата) | |
| Вибрация | Менее 5.9 м/с2 (0.6g) | |
| Температура хранения | От -20°C до +60°C |
Схема подключения преобразователя частоты (у преобразователей могут иметься дополнительно имеются клеммы + и - для подключения тормозного модуля). Для преобразователей с питанием от однофазной сети 220В мощностью от 0.4 до 1.5кВт следует использовать клеммы R/L1, S/L2 и заземление; для мощности 2,2 кВт и 3.7кВт – клеммы S/L2, Т/L3 и заземление. Перемычка ON – подключение терминального резистора 120 Ом для порта RS485, расположена рядом с входами RS+ и RS- Перемычка NPN/PNP – переключение типа сигнала NPN/PNP (только для моделей c мощностью более 30кВт).
