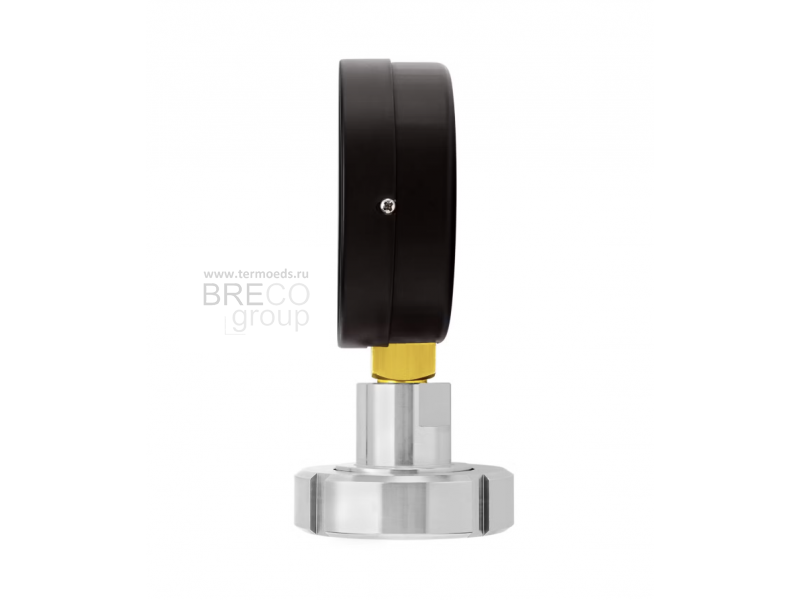

Мембранные разделители сред, фланцевое присоединение с молочной гайкой

РОСМА в Перми

Тип РМ (присоединение с накидной (молочной) гайкой). Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Оставить заявку

Описание

Область применения: пищевая и фармацевтическая промышленность.  При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа
Объединение с ТМ
РМ0,160,250,40,611,62,54
М31-DN25         ----++++
М31-DN32---+++++
М31-DN40--++++++
М31-DN50++++++++

Объединение с РПД-И
РМ0,10,160,250,40,611,62,54
М31-DN25----+++++
М31-DN32+++++++++
М31-DN40+++++++++
М31-DN50+++++++++

Объединение:
«+» — возможно,
«–» — невозможно

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Верхний фланец и накидная гайка

Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы

Мембрана

Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой

Номинальный диаметр DN, мм по DIN 11851

25 / 32 / 40 / 50

Резьба присоединения*

К средству измерений — внутренняя M20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений (ТМ - кроме завальцованных, РПД)

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно

Техническая документация

ТУ 4212-004-4719015564-2013

Мембранные разделители сред РМ-М31

ТипПрисоединениеПрисоединение к средству измерений – к процессуРазмер мембраны, мм
РМ-M31накидная гайкавнутренняя М20×1,5 (G½) — накидная гайка25
32
40
50

Ответная часть для разделителя РМ-М31

Модель:

ОЧ для РМ-М31-DN25

ОЧ для РМ-М31-DN32

ОЧ для РМ-М31-DN40

ОЧ для РМ-М31-DN50

Дополнительные опции

Наименование услугиТип
Объединение разделителя с приборамиРазделитель с ТМ Ø63 (10 серии), 100, 150
Разделитель с РПД-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Резьба присоединения NPT внутренняя — наружнаяРМ
Ремонт комплекта «Разделитель с ТМ» с повторным гидрозаполнениемРазделитель с ТМ
