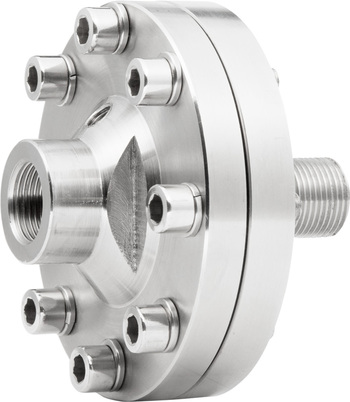

Мембранные разделители сред РМ-Н11, РМ-С10, РМ-В10, штуцерное присоединение

Мембранные разделители сред предназначенны для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.
При поставке разделителя в сборе с маномет­ром, заполнение осуществляется вакуумной установкой.

Диапазон давлений, МПа
Низкие давления (РМ-Н11)
ТМ    0…0,1 / 0,16 / 0,25 / 0,4
ТВ    −0,1…0
ТМВ    −0,1…0,15 / 0,3

Средние давления (РМ-С10)
ТМ    0…0,6 / 1 / 1,6 / 2,5
ТМВ    −0,1…0,5 / 0,9 / 1,5 / 2,4

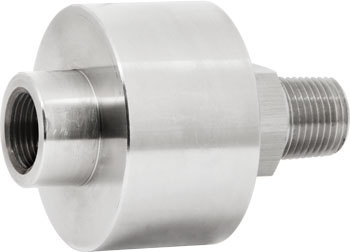

Высокие давления (РМ-В10)
ТМ    0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

Рабочая температура
−50…+200 °C

Корпус
Нержавеющая сталь 08Х18Н10

Нижний фланец
Нержавеющая сталь 08Х18Н10

Верхний фланец
Нержавеющая сталь 08Х18Н10

Мембрана
Нержавеющая сталь 36НХТЮ (опционально можно заказать дополнительную фторопластовую прокладку)

Диаметр проходного отверстия
Ø10

Присоединение
Штуцерное

Резьба присоединения
к прибору — внутренняя M20×1,5
к процессу — наружная М20×1,5 или G½

Разделительная жидкость
ПМС–20 (ГОСТ13032–77)
По заказу возможно заполнение другой разделительной жидкостью

Объем, вытесняемый под действием максимального давления
16,4 см³ (17 г) — РМ-Н11
15,6 см³ (16,2 г) — РМ-С10
11,4 см³ (11,8 г) — РМ-В10

Заливное отверстие
Низкие давления (РМ-Н11) — есть
Средние (РМ-С10) и высокие (РМ-В10) давления — отсутствует

Дополнительная погрешность вносимая разделителем
±0,5%
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.

Варианты поставки
— без средства измерения
— в сборе со средством измерения
— в сборе со средством измерения и соеди­ни­тельным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)

Техническая документация
ТУ 4212-004-4719015564-2013
