Соленоидный клапан (электромагнитный) AR-YCFP21-06
Клапан соленоидный миниатюрный закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: cлабые и сильные кислоты и щелочи
- Температура рабочей среды: −20…180°С
- Рабочее давление: 0…0,2 МПа
- Диаметр условного прохода: 6 мм
- Материал корпуса: PTFE
- Материал уплотнения: PTFE
- Присоединение: резьбовое G⅜», G½», G1″
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCFP21-06 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при высоких температурах до 95°С
- Изолированная от рабочей среды диафрагма
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE Уплотнения: PTFE |
| Температура рабочей среды | −20…180°С |
| Рабочее давление | 0…0,2 МПа |
| Диаметр условного прохода | 6 мм |
| Присоединение | Резьбовое G⅜», G½», G1″ |
| Катушка | YD1B |
| Питание | ~220 В, ~110 В =24 В, =12 В |
| Мощность | 21 ВА (AC), 12 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCFP21-06 GPP | 6 | 0,09 | G⅜» | 0 | 0,2 | YD1B | 0,685 |
| G½» | |||||||
| G1″ |

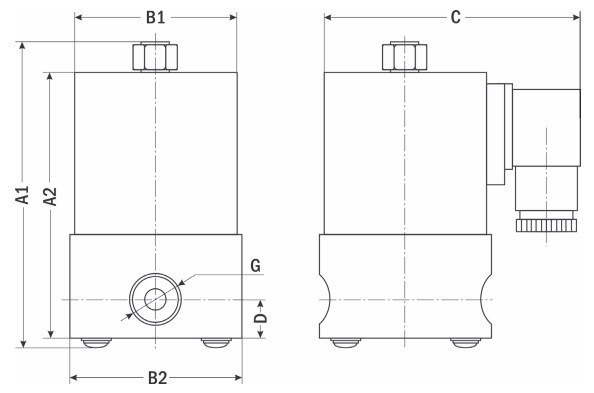

| Габаритные размеры |
![]() |
| Размер, мм | G⅜» | G½» | G1″ |
| A1 | 105 | 107 | 119 |
| A2 | 93 | 93 | 106 |
| B1 | 56 | 56 | 56 |
| B2 | 55 | 55 | 66 |
| C | 93 | 95 | 95 |
| D | 14 | 14 | 19 |
