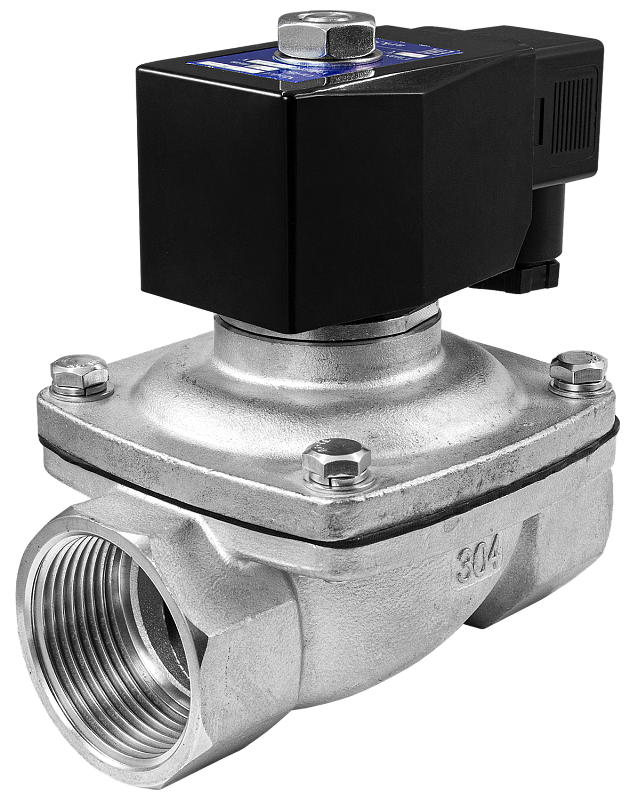

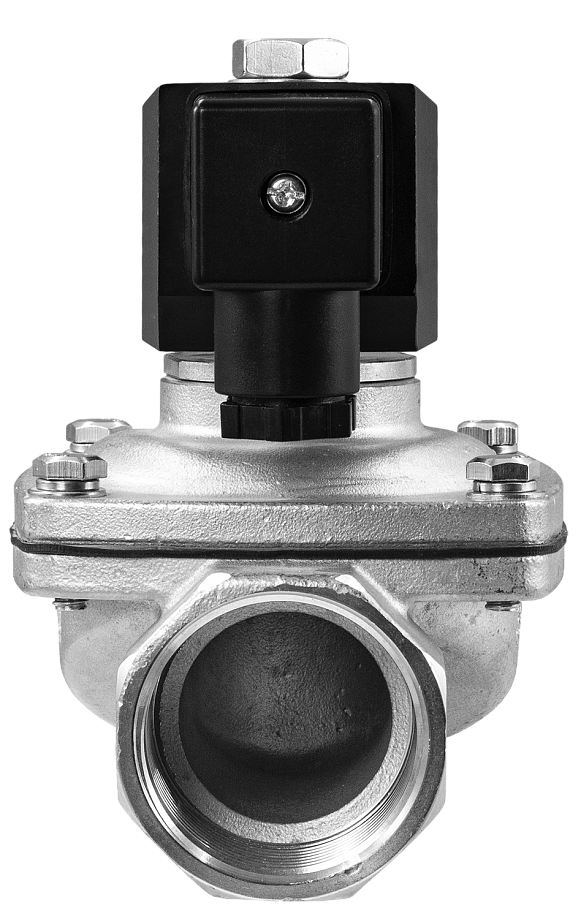

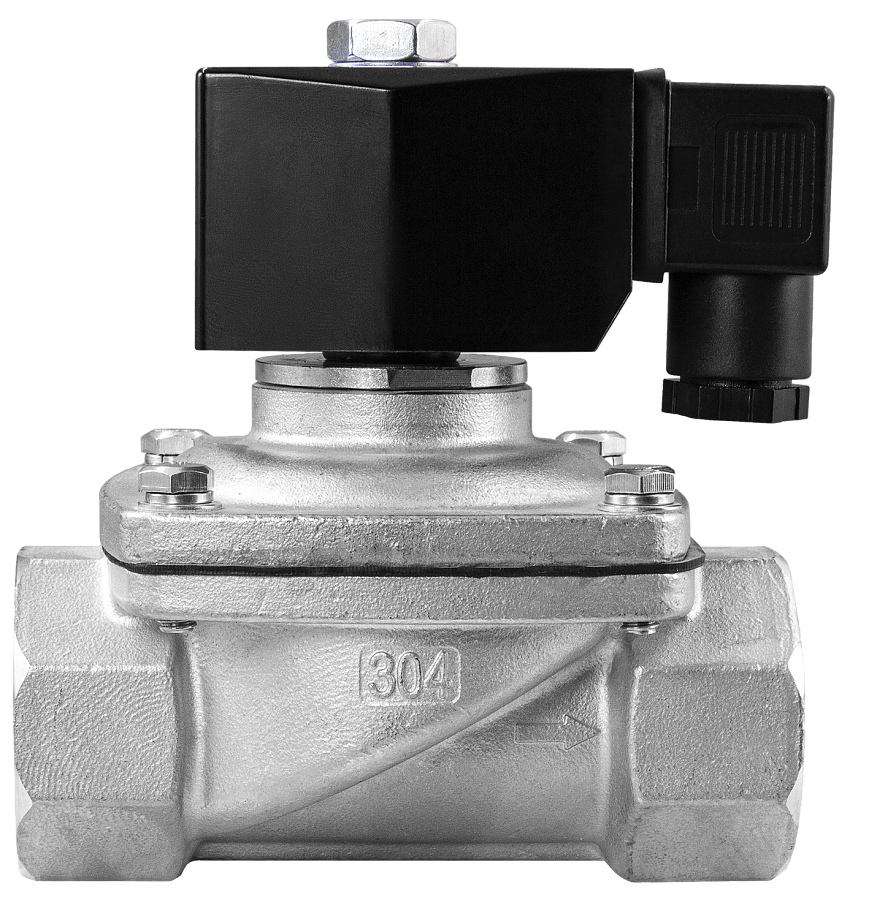

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-2W21-32

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
  • Температура рабочей среды: −10…+120°С
  • Рабочее давление: 0…1,3 МПа (для воздуха и инертных газов), 0…1,0 МПа (для остальных сред)
  • Диаметр условного прохода: 32 мм
  • Материал корпуса: нержавеющая сталь
  • Материал уплотнения: VITON
  • Присоединение: резьбовое G1¼»

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21-32 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Срабатывание при нулевом давлении
  • Высокая частота срабатывания
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
Параметр  Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал Корпуса Нержавеющая сталь
Уплотнения VITON
Температура рабочей среды −10…+120°С
Рабочее давление 0…1,3 МПа (для воздуха и инертных газов), 0…1,0 МПа (для остальных сред)
Диаметр условного прохода  32 мм
Катушка SD01H

IP65
Мощность катушки 35 ВА
Присоединение Резьбовое G1¼»
Питание  ~220 В

Модификации:

Модель Ду, мм Kv, м³/ч  Присоединение Pmin , МПа Pmax , МПа Катушка
AR-2W21-32-1.1/4-GYZ  32  20  1¼»  0,0 0…1,3 МПа (для воздуха и инертных газов), 0…1,0 МПа (для остальных сред)  SD01H
Расшифровка обозначения на примере клапана AR-2W21-32-1.1/4-GYZ:
AR-2W21 – модель клапана.
32 – Ду, мм (диаметр условного отверстия); 1.1/4 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.
Габаритные размеры
Размер, мм  AR-2W21-32
149
87
116
26
1¼»
Вес, г  2100
