Преобразователи температуры ПРОМА-ПТ-200
Выполняют функцию преобразования измеряемой температуры от первичного преобразователя в выходной токовый сигнал (4-20) мА и выдачу токового сигнала (4-20) мА на регистрацию или регулирование.
Используются в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Основные технические характеристики
| Тип чувствительного элемента | Платиновый (Pt) | Медный М |
| Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 | 50М, 100М |
| Сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%,МОм, не менее |
100 | |
| Максимальный измерительный ток, мА, при сопротивлении: — 50 Ом — 100 Ом — 500 Ом — 1000 Ом |
— 1,0 0,7 0,3 |
1,0 1,0 |
| Потребляемый ток, не более, мА | 20 | |
| Время термической реакции, не более, с | 60 | |
| Электрическое сопротивление изоляции при температуре(25±10)°С и относительной влажности (45- 80)%, МОм, не менее |
100 | |
| Пределы допускаемой основной погрешности g преобразования в выходной токовый сигнал, от диапазона измерений, не более, % |
± 0,5 | |
| Предельные значения выходного сигнала постоянного тока, мА | 4 и 20 | |
| Нагрузочное сопротивление для токового выхода (4-20) мА, Ом | 1-500 | |
| Время установления рабочего режима (предварительный прогрев), не более, мин. | 15 | |
| Дискретность задания диапазона измерения, ºС | 50 | |
| Напряжение питания (постоянный ток), В | 24±6 | |
| Потребляемая мощность, не более, Вт | 1 | |
| Рабочий диапазон измеряемых температур, ºС — модель – ТС-202 — модель – ТС-203 |
от -50 до +50 от -50 до +150 |
|
| Рабочее давление, МПа, не более | 0,01 или 1,6 | |
| Условия эксплуатации: — температура окружающего воздуха, ºС — относительная влажность окружающего воздуха |
от — 50 до + 70 80 % при 35 ºС и ниже |
|
| Длина монтажной части, L, не более, мм | 60, 80, 100, 120, 160, 250 (для моделей -202,-203,-204) |
|
| Диаметр монтажной части, D, мм | 5 или 8 | |
| Габаритные размеры (без чувствительного элемента), не более, мм | ||
| Масса, не более, кг | 0,6 | |
Исполнения
| Условное обозначение НСХ датчика | Диапазон измерений, ºС | |||||
|---|---|---|---|---|---|---|
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||||
| ПРОМА-ПТ-202 | ПРОМА-ПТ-203 | |||||
| 50 М (α=0,00428 °С-1 ) | -50…+50 | -50…+150 | ||||
| 100 М (α=0,00428 °С-1 ) | -50…+50 | -50…+150 | ||||
| Pt 100 (α=0,00385 °С-1 ) | -50…+50 | -50…+150 | ||||
| Pt 500 (α=0,00385 °С-1 ) | -50…+50 | -50…+150 | ||||
| Pt 1000 (α=0,00385 °С-1 ) | -50…+50 | -50…+150 | ||||

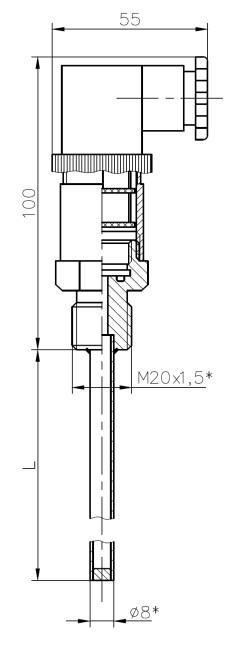

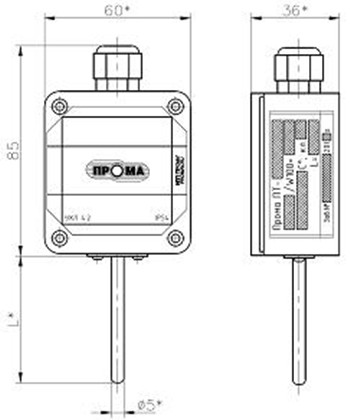

Габаритные и установочные размеры
 |
 |
 |
| ПРОМА-ПТ-202, 203 | ПРОМА-ПТ-204 | ПРОМА-ПТ-206 |
