Преобразователь частоты INNOVERT серии IBD_E
Частотный преобразователь серии INNOVERT IBD_E _IBD-E) предназначен для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне. Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.
Цена: по запросу
Функции:
- Cтепень защиты IP20
- ПИД-регулятор
- Функция «автоподхват»
- Работа с несколькими насосами (каскадный режим)
- Встроенный источник питания 24 VDC 150 мА
- 16 фиксированных скоростей и заданий давления
- 6 дискретных входов (NPN/PNP),
- 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
- 2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
- 1 транзисторный выход (NPN) (24VDC 100 мА),
- 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
- Порт RS485, протокол Modbus
Три фазы, 380 В, 50/60 Гц
| Тип | Выходная мощность [кВт] | Выходной ток [A] | Перегрузочная способность [(60 с) (A)] |
| IBD402P43E | 4,0 | 8,6 | 10,32 |
| IBD552P43E | 5,5 | 12,5 | 15 |
| IBD752P43E | 7,5 | 17,5 | 21 |
| IBD113P43E | 11 | 24 | 28,8 |
| IBD153P43E | 15 | 32 | 38,4 |
| IBD183P43E | 18,5 | 37 | 44,4 |
| IBD223P43E | 22 | 45 | 54 |
| IBD303P43E | 30 | 60 | 72 |
| IBD373P43E | 37 | 75 | 90 |
| IBD453P43E | 45 | 90 | 108 |
| IBD553P43E | 55 | 110 | 132 |
| IBD753P43E | 75 | 150 | 180 |
| IBD903P43E | 90 | 176 | 211,2 |
| IBD114P43E | 110 | 210 | 252 |
| IBD134P43E | 132 | 253 | 303,6 |
| IBD164P43E | 160 | 300 | 360 |
| IBD184P43E | 185 | 340 | 408 |
| IBD204P43E | 200 | 380 | 456 |
| IBD224P43E | 220 | 420 | 504 |
| IBD254P43E | 250 | 470 | 564 |
| IBD284P43E | 280 | 520 | 624 |
| IBD314P43E | 315 | 600 | 720 |
| IBD354P43E | 350 | 665 | 798 |
Характеристики оборудования
|
Модель |
IBD_E | |
|
Вход |
Номинальное напряжение и частота |
трехфазное, 380В, 50/60 Гц |
|
Допустимый диапазон напряжения |
трехфазное 380В: 330~440 В |
|
|
Выход |
Напряжение |
Трехфазное, 380В: 0~380 В |
|
Частота |
0,1 ~ 600.00 Гц |
|
|
Режим управления |
Скалярный (V/F) |
|
|
Дисплей |
Пятиразрядный дисплей, светодиодная индикация; отображение заданной и выходной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, кодов ошибок и др. |
|
|
Характеристики управления |
Диапазон выходной частоты |
0,1 Гц~600.00 Гц |
|
Дискретность задания частоты |
Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,025% от максимальной выходной частоты |
|
|
Точность индикации выходной частоты |
0,1 Гц |
|
|
Преобразование напряжение — частота |
Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам. |
|
|
Регулировка момента |
Увеличение тока двигателя используется: для увеличения момента в зависимости от условий нагрузки. |
|
|
Многофункциональные входы |
Шесть многофункциональных входов, реализация таких функций, как: 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и другие функции. |
|
|
Многофункциональные выходы |
Два релейных многофункциональных выхода, реализация таких функций, как индикация работы, счетчик, таймер, достижение предустановленной скорости и авария. |
|
|
Настройка времени ускорения / замедления |
4 варианта времен ускорения / замедления может быть задано в диапазоне 0~6500 сек. |
|
|
Другие функции |
ПИД-регулятор |
Встроенный ПИД-регулятор |
|
RS485 |
Протокол связи MODBUS (порт RS485) |
|
|
Настройка частоты |
Два канала задания частоты. Задание частоты аналоговыми сигналами 0~10В, 4~20мA, ПИД-режим, режим ПЛК, с помощью протокола связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN). |
|
| ПЛК-режим |
Управление скоростью вращения по управляющей программе, записанной в памяти преобразователя, в каждом кадре которой указывается частота, время работы, направление вращения. |
|
Функции защиты |
Защита от перегрузок |
120% в течение 1 мин. |
|
Защита от перенапряжений |
Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель. Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем |
|
|
Защита от понеженного напряжения |
Уровень срабатывания защиты может быть скорректирован Пользователем |
|
|
Другие типы защиты |
Блокировка параметров от несанкционированной настройки |
|
|
Окружающая среда |
Окружающая температура |
-10°C… + 40°C (без обледенения) |
|
Влажность воздуха |
Макс. 90% (без конденсата) | |
|
Абсолютная высота |
Ниже 1000 м |
|
|
Вибрация |
<20 Гц: Макс. 1.0 g ; 20 – 50 Гц: Макс. 0.6 g |
|
|
Конструкция |
Охлаждение |
Принудительное воздушное охлаждение |
|
Класс защиты |
IP 20 |
|
|
Установка |
Место монтажа |
Корпус преобразователя не обеспечивает его защиту от пыли и |
Характеристики различных моделей преобразователей
|
Модель |
Вход питания |
Перегрузочная способность 120% (60 с) (A) |
Мощности подключаемых двигателей, кВт |
||
| IBD402P43E |
3-фазный 380В, 50/60 Гц |
4,0 |
9 |
10,8
|
2,2-4,0
|
|
IBD552P43E |
5,5 |
13.0 |
15,6
|
2,2-5,5
|
|
| IBD752P43E |
7,5 |
17 |
20,4
|
4,0-7,5
|
|
|
IBD113P43E |
11 |
25 |
30
|
5,5-11
|
|
|
IBD153P43E |
15 |
32 |
38,4
|
7,5-15
|
|
| IBD183P43E |
18,5 |
37 |
44,4
|
11-18,5
|
|
| IBD223P43E |
22 |
45 |
54
|
15-22
|
|
|
IBD303P43E |
30 |
60 |
72
|
18,5-30
|
|
|
IBD373P43E |
37 |
75 |
90 | 22-37 | |
| IBD453P43E |
45 |
90 |
108
|
30-45
|
|
|
IBD553P43E |
55 |
110 |
132
|
37-55
|
|
|
IBD753P43E |
75 |
150 |
180 |
45-75
|
|
|
IBD903P43E |
90 |
176 |
211,2
|
55-90
|
|
|
IBD114P43E |
110 |
210 |
252
|
75-110
|
|
| IBD134P43E |
132 |
253 |
303,6
|
90-132
|
|
|
IBD164P43E |
160 |
300 |
360 | 110-160 | |
|
IBD184P43E |
185 |
340 |
408
|
132-185
|
|
|
IBD204P43E |
200 |
380 |
456 | 160-200 | |
|
IBD224P43E |
220 |
420 |
504 | 185-220 | |
|
IBD254P43E |
250 |
470 |
564
|
200-250
|
|
|
IBD284P43E |
280 |
520 |
624
|
220-280
|
|
|
IBD314P43E |
315 |
600 |
720 | 250-315 | |
|
IBD354P43E |
350 |
665 |
798
|
280-350
|
Рекомендуемые характеристики проводов и защитного оборудования
|
Модель ПЧ |
Входное напряжение, В |
Мощность двигателя, |
Ток преобразователя (входной / выходной), А |
Сечение силового кабеля, мм2 |
Автоматический выключатель, A |
Электромагнитный пускатель, A |
| IBD402P43E |
380 |
2,2-4,0
|
10/9
|
1,5 |
16
|
12
|
|
IBD552P43E
|
2,2-5,5
|
15/13
|
2,5
|
20
|
18 | |
|
IBD752P43E
|
4,0-7,5
|
20/17
|
4,0
|
32
|
25
|
|
| IBD113P43E |
5,5-11
|
26/25
|
4,0 |
40
|
32
|
|
| IBD153P43E |
7,5-15
|
35/32
|
4,0 |
50
|
38
|
|
| IBD183P43E |
11-18,5
|
38/37
|
6 |
50
|
65
|
|
|
IBD223P43E
|
15-22
|
46/45
|
10
|
80
|
65
|
|
|
IBD303P43E
|
18,5-30
|
62/60 |
10
|
80
|
65 | |
|
IBD373P43E
|
22-37
|
76/75
|
16
|
100
|
65
|
|
|
IBD453P43E
|
30-45
|
92/90 |
25
|
100
|
80 | |
|
IBD553P43E
|
37-55
|
113/110
|
35
|
160
|
95
|
|
|
IBD753P43E
|
45-75
|
157/150 |
50
|
160
|
115 | |
|
IBD903P43E
|
55-90
|
180/176
|
70
|
250
|
150
|
|
|
IBD114P43E
|
75-110
|
214/210 |
95
|
250
|
170 | |
|
IBD134P43E
|
90-132
|
256/253
|
120
|
400
|
205
|
|
|
IBD164P43E
|
110-164
|
307/300 |
150
|
400
|
245 | |
|
IBD184P43E
|
132-185
|
355/340
|
185
|
400
|
300
|
|
|
IBD204P43E
|
164-200
|
385/380
|
185
|
500
|
410
|
|
|
IBD224P43E
|
185-220
|
430/420
|
185
|
500
|
410
|
|
|
IBD254P43E
|
200-250
|
475/470 |
240
|
630
|
410 | |
|
IBD284P43E
|
220-280
|
525/520 |
240
|
630
|
475 | |
|
IBD314P43E
|
250-315
|
610/600
|
150*2
|
700
|
620
|
|
|
IBD354P43E
|
280-350
|
665/640 |
185*2
|
800
|
620 |

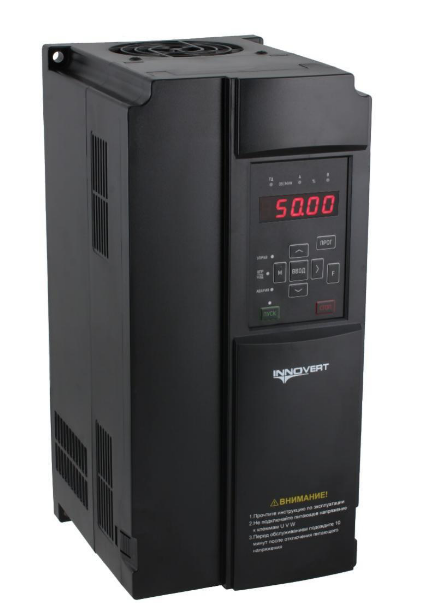

В качестве примера представлен внешний вид трехфазного преобразователя частоты, 380 В, мощностью 7,5 кВт
Инструкция по эксплуатации преобразователя частоты серии IBD_E

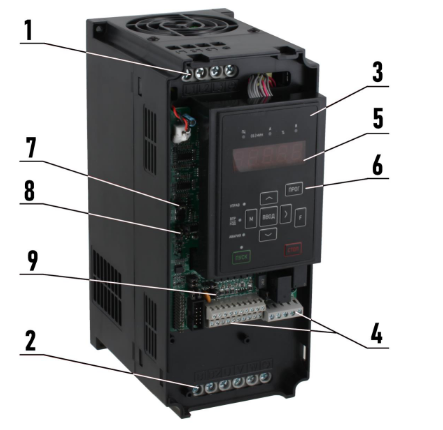

В качестве примера представлен внешний вид трехфазного преобразователя частоты, 380 В,
мощностью 7,5 кВт.
- Колодка силовых клемм питающего напряжения L1, L2, L3
- Колодка клемм для подключения электродвигателя U, V, W; Клеммы звена постоянного тока +/B1, — ; защитного заземления
- Встроенная панель управления
- Управляющие клеммы
- Дисплей панели управления
- Управляющие кнопки панели управления
- Джампер J2 выбора логики входа FIC
- Джамперы J4 и J8 выбора логики выходов FOC и FOV
- Джампер J5 выбора логики входов NPN/PNP

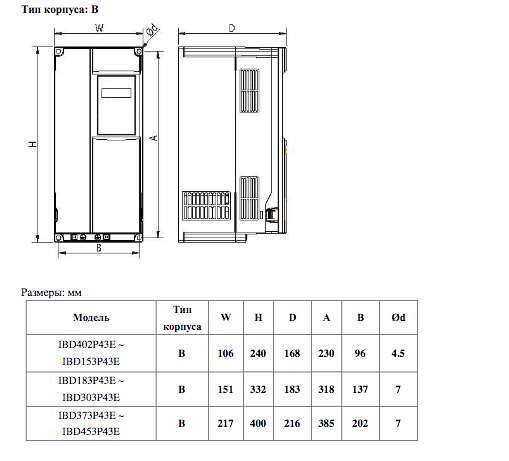

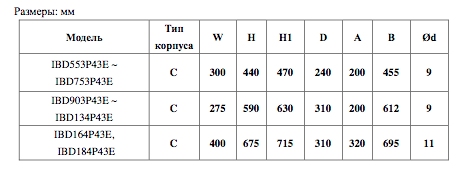

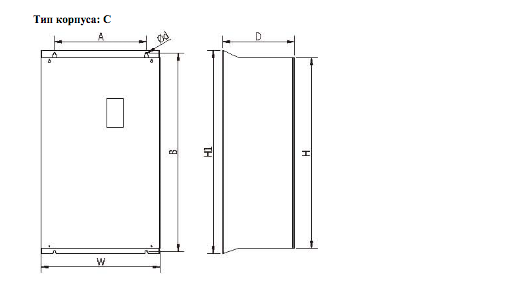

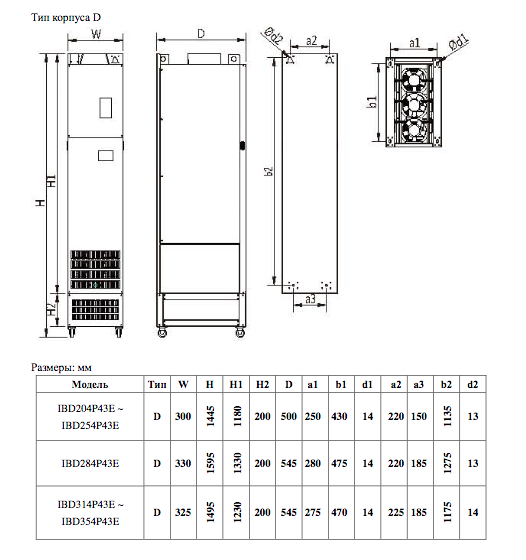

Габаритные размеры

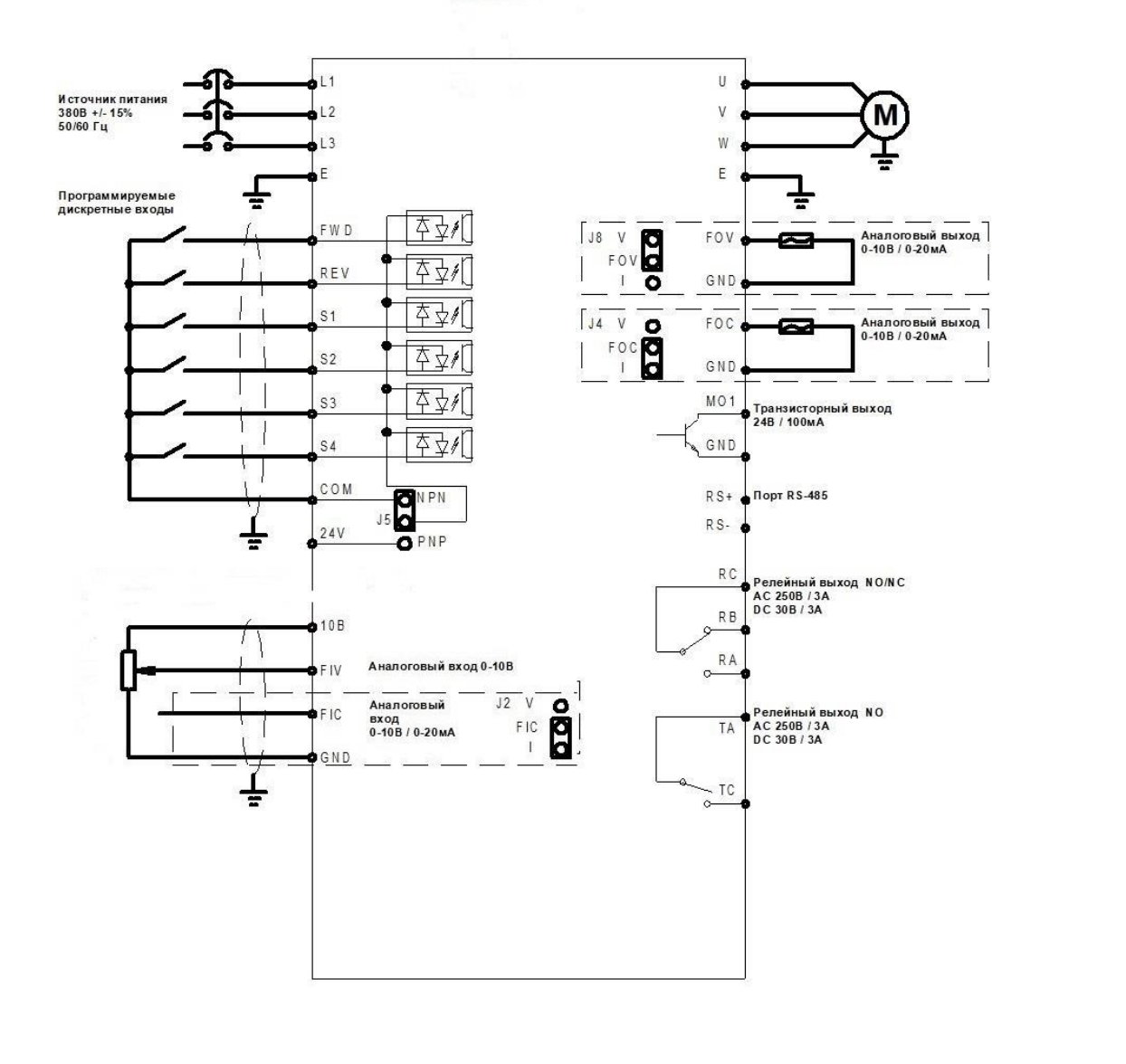

Основные схемы соединений
Для мощностей 4-350 кВт

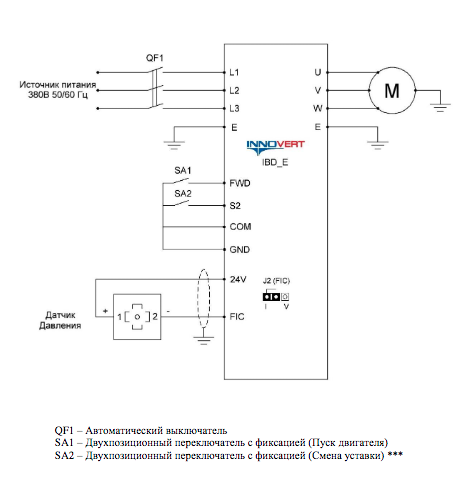

Пример настройки параметров ПИД-режима для поддержания давления в преобразователях частоты INNOVERT IBD_E
Пример настройки параметров ПИД-режима для поддержания давления в преобразователях частоты INNOVERT IBD_E
1. PP.01 = 1 — Инициализация заводских параметров
2. P0.02 = 1 — Настройка способа пуска: с помощью управляющих клемм
3. P0.03 = 8 — Способ установки заданной частоты: ПИД-Регулятор
(на экране отображается сигнал с датчика обратной связи и заданное значение давления)
4. P1.03 = — Номинальный ток двигателя (A)*
5. P4.18 = 2 — Минимальное напряжение на входе FIC (В)
6. P6.10 = 1 — Способ остановки двигателя: Остановка на выбеге
7. PA.00 = 0 — Источник задания уставки ПИД-регулирования (установка задания через клавиатуру на панели управления) ***
8. PA.01 = 2.50 Фиксированное задание ПИД-регулирования (бар)**
9. PA.02 = 1 Источник сигнала обратной связи ПИД-регулятора: FIC
10. PA.04 = 10 Диапазон давления (бар)**
11. PA.05 = 120.0 — Пропорциональный коэффициент (%)**
12. PA.06 = 1.00 — Интегральный коэффициент Р (сек)**
14. PA.07 = 0.00 — Дифференциальный коэффициент Р (сек)**
15. PA.26 = 0.1 — Значение обнаружения потери обратной связи (В)
16. PA.27 = 2.0 — Время обнаружения потеря обратной связи (сек)
17. PA.29 = 25.00 — Частота перехода в режим сна (Гц)**
18. PA.30 = 10 — Время задержки перехода в режим сна (сек)**
19. PA.31 = 0.50 — Порог пробуждения (бар)**
20. PA.32 = 10.00 — Предупреждающее значение сигнала по высокому давлению (бар)**
21. PA.33 = 0.25 — Предупреждающее значение сигнала по сухому ходу (бар)** (0.0 – функция отключена)
22. PA.37 = 100 — Время определения сухого хода (сек)**
* — значения с шильдика двигателя
** — параметры настраиваются клиентом в зависимости от оборудования *** — Для двух уставок задания ПИД-регулятора требуется выставить:
1. PA.00 = 6 – Предустановленное задание
2. PC.00 = 25.0 — Предустановленное задание 0 (%) аналогично 2.5 бар 3. PC.01 = 35.0 — Предустановленное задание 1 (%) аналогично 3.5 бар (Переключение заданий давления происходит за счет замыкания переключателя SA2)
Вы можете купить частотный преобразователь насосного применения INNOVERT серии IBD-E в компании БРИКО Автоматик г. Пермь
