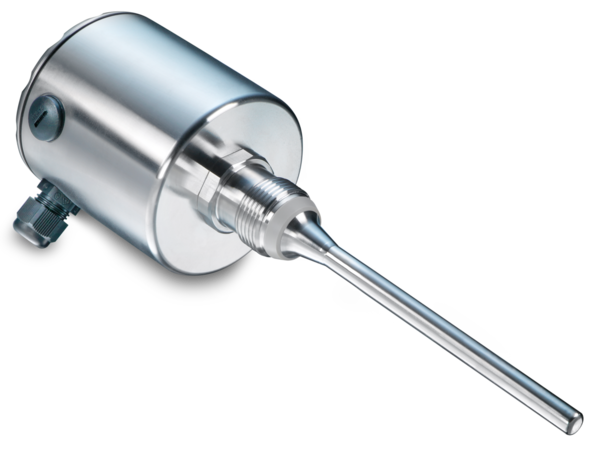

Потенциометрические уровнемеры Baumer LSP

Датчики производятся в гигиеническом исполнении в соответствии со стандартом 3-A, не чувствительны к пене. Потенциометрический уровнемер LSP способен работать в емкостях под избыточным давлением до 16 бар, таким образом, датчик может применяться для измерения уровня жидкостей, содержащих углекислый газ.

Допускается кратковременное (не более получаса) повышение температуры процесса до 140 °C, что делает возможным применение уровнемера LSP в CIP и SIP мойках.

Ключевые преимущества:

• Установка диапазона измерений с помощью функции самообучения;
• Задержка выходного сигнала < 10 мс;
• Не чувствителен к пене;
• Монтаж в емкость под любым углом;
• Различные типы гигиенических процессных присоединений (Clamp, молочная гайка, Varivent) с применением переходников.

Применение:

• Измерение уровня пенящихся и налипающих пищевых продуктов в малых емкостях
• Измерение уровня в буферных емкостях под давлением LSP
• Для пенообразных, вязких и налипающих сред
• Для малых емкостей высотой от 20 см
• Высокая скорость реакции для измерения уровня высокодинамичных процессов

Принцип действия

Уровнемер LSP05X работает на основе потенциометрического принципа измерения и может использоваться во всех средах с минимальной проводимостью 50мкс/см.

Датчик монтируется на токопроводящей емкости. От измерительного зонда через среду к стенке емкости подается ток высокой частоты и измеряется напряжение между краем зонда и стенкой резервуара. Это выходное напряжение пропорционально уровню заполнения резервуара.

На процесс измерения не оказывают влияния изменение температуры и физические свойства измеряемой среды.

УровнемерLSP05X оптимально подходит для измерения уровняв небольших емкостях, баках с пенящимися, вязкими или налипающими жидкими средами, такими как сгущенное молоко, мед, патока.

Выходной сигнал 4…20мА.

Допускается монтаж уровнемера LSP05X под любым углом.

В токонепроводящей емкости (например, в пластиковом баке) необходимо предусмотреть электрод по всей длине емкости для обеспечения измерений.

При измерении уровня неоднородных сред, имеющих разную проводимость, точность проводимых измерений снижается.

Разнесенные чувствительная часть и модуль электроники для монтажа в условиях ограниченного пространства, а также при установке в высокотемпературных процессах (применение уровнемера LSP в CIP и SIP мойках).

Монтаж на пищевых процессах с помощью различных типов гигиенических процессных присоединений (Clamp,молочнаягайка, Varivent) с применением переходников или приварных гигиенических бобышек.

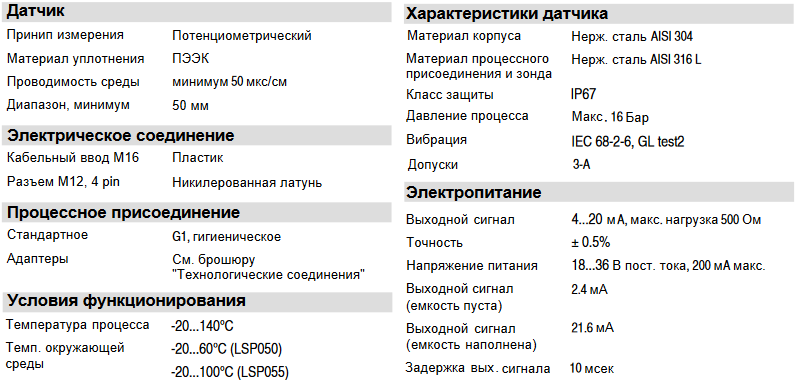

Технические характеристики потенциометрических уровнемеров LSP

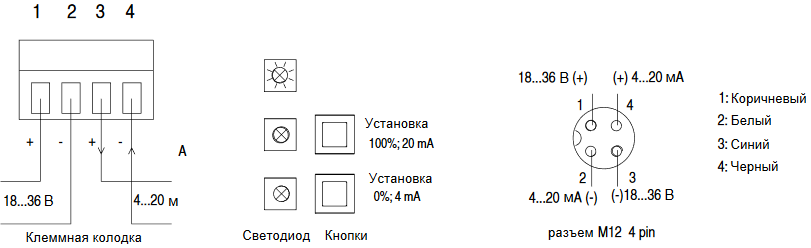

Электрическое соединение

Для настройки значений 0% и 100% диапазона нажмите и удерживайте более 3 секунд соответствующую кнопку. Для сброса к заводским настройкам нажмите и удерживайте более 3 секунд обе кнопки.

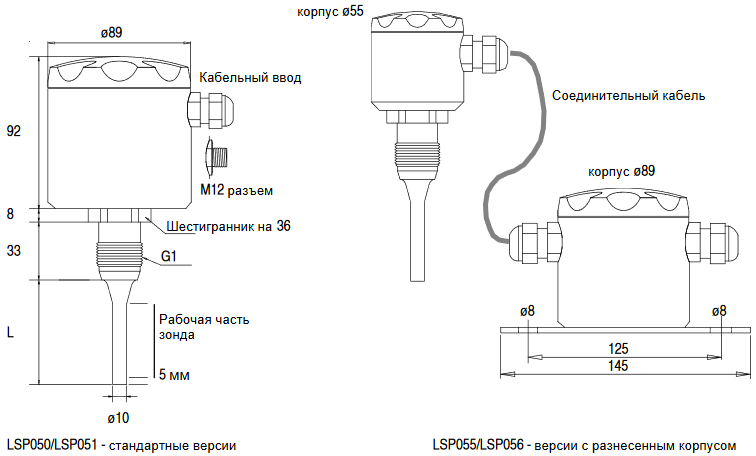

Размеры уровнемеров LSP

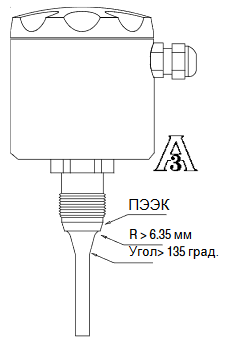

Гигиенический допуск 3-А

Версии LSP 051 и LSP 056 выполнены в гигиеническом исполнении в соответствии с допуском 3-A. Гигиеническое соединение обеспечивается при условии, что монтаж этих датчиков будет осуществляться в соответствии с требованиями и рекомендациями, приведенными в руководстве по монтажу. Помимо этого ответные части (монтажные адаптеры, приварные бобышки, переходники) должны быть выполнены в соответствии с требованиями 3-A и FDA.
