Однофазные твердотельные реле HD-хх44.ZD3 и HD-хх44.ZA2 от 10 до 80А
Универсальное 1ф твердотельное реле, резистивная и индуктивная нагрузки. Питание 3-32VDC и 220VAC
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Твердотельные реле этих серий – это однофазный тиристорный переключатель переменного тока состоящий непосредственно из коммутирующего устройства (тиристора) и схемы управления тиристором. ТТР этой серии является наиболее универсальным устройством, обеспечивающим коммутацию силовых цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа.
Особенности коммутации нагрузки для твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2
- Коммутация (подробнее см. таблицу токов нагрузки):
- резистивной нагрузки: до 30 А для HD-xx44.ZD3 / до 60 А для HD-xx44.ZA2 (рекомендуемый диапазон);
- индуктивной нагрузки: до 4 А для HD-xx44.ZD3 / до 8 А для HD-xx44.ZA2 (рекомендуемый диапазон);
- max допустимый ток нагрузки: до 40 А для HD-xx44.ZD3 / до 80 А для HD-xx44.ZA2;
- Управляющий сигнал: 3…32 VDC для HD-xx44.ZD3 / 90…250 VAC для HD-xx44.ZA2;
- Широкий диапазон коммутируемого напряжения 40…440 VAC;
- Высокое максимальное пиковое напряжение (9 класс, 900 VAC);
- Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
- Переключение в «нуле» минимизирует коммутационные помехи;
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.
Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2
Надежная работа ТТР этих серий в заданном диапазоне токов коммутации обеспечивается следующими техническими решениями:
- Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
- Применение различных типов выходных силовых элементов (в зависимости от модификации) гарантирует высокую надежность ТТР при сохранении лучшего соотношения цена/качество.
- Встроенная, шунтирующая выход, RC -цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.
Корпусные особенности твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2
- стандартный для рынка ТТР типоразмер корпуса;
- высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*.
- полная заливка всех элементов компаундом и герметичный корпус предотвращает попадание внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).
* ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.
Технические характеристики реле серий HD-хх44.ZD3 / ZA2
Характеристики входных цепей ТТР серий HD-хх44.ZD3 / ZA2
| Параметр | Значение | |
| Модель ТТР | HD-хх44.ZD3 | HD-хх44.ZA2 |
| Тип управляющего сигнала | Дискретный сигнал напряжения | |
| Диапазон напряжения управляющего сигнала | 3…32 VDC | 90…250 VAC |
| Напряжение гарантированного включения | ≥ 3 VDC | ≥ 90VAC |
| Напряжение гарантированного выключения | ≤ 1 VDC | ≤ 10 VAC |
| Ток потребления цепи управления | ≤ 18 мА (±0,5 мА) | ≤30 мА |
| Время включения | ≤ 10 мс при f=50 Гц | ≤ 10 мс |
| Время выключения | ≤ 10 мс при f=50 Гц | ≤ 40 мс |
| Максимальная частота переключения | ≤ 50 Гц при f=50 Гц | ≤ 20 Гц при f=50 Гц |
Характеристики выходной цепи ТТР серий HD-хх44.ZD3
| Параметр | Значение | ||
| Номинальный ток ТТР | 10А | 25А | 40А |
| Тип выходных силовых элементов | Симисторы (TRIAC) | ||
| Тип коммутируемой сети |
|
||
| Вид коммутируемого тока | Переменный | ||
| Вид коммутации: | С контролем перехода через «0» | ||
| Минимальный коммутируемый ток | 0,1 А | ||
| Максимальный коммутируемый ток | 10 A | 25 A | 40 A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | ||
| Скорость нарастания тока (di/dt) | 50 А/мкс | ||
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 120 А | 300 А | 410 А |
| Диапазон напряжения питания нагрузки | 24…440 VAC | ||
| Частота источника питания нагрузки | 50 Гц | ||
| Максимальное пиковое напряжение | 900 VAC (9 класс) | ||
| Тепловое сопротивление переход – основание (Rthjc) | 2,21 °С/ Вт | 1,25 °С/ Вт | 1,13 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | ||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | ||
| I2t (< 10 мс) | 85 А2с | 450 А2с | 840 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | ||
| Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
1 — для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Характеристики выходной цепи ТТР серий HD-хх44.ZA2 (≤ 40 А)
| Параметр | Значение | ||
| Номинальный ток ТТР | 10А | 25А | 40А |
| Тип выходных силовых элементов | Симисторы (TRIAC) | ||
| Тип коммутируемой сети |
|
||
| Вид коммутируемого тока | Переменный | ||
| Вид коммутации: | С контролем перехода через «0» | ||
| Минимальный коммутируемый ток | 0,1 А | ||
| Максимальный коммутируемый ток | 10 A | 25 A | 40 A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | ||
| Скорость нарастания тока (di/dt) | 50 А/мкс | ||
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 120 А | 300 А | 410 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | ||
| Частота источника питания нагрузки | 50 Гц | ||
| Максимальное пиковое напряжение | 900 VAC (9 класс) | ||
| Тепловое сопротивление переход – основание (Rthjc) | 2,21 °С/ Вт | 1,25 °С/ Вт | 1,13 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | ||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | ||
| I2t (< 10 мс) | 85 А2с | 450 А2с | 840 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | ||
| Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
2 — для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Характеристики выходной цепи ТТР серий HD-хх44.ZA2 (≥ 60 А)
| Параметр | Значение | |
| Номинальный ток ТТР | 60А | 80 А |
| Тип выходных силовых элементов | Тиристоры | |
| Тип коммутируемой сети |
|
|
| Вид коммутируемого тока | Переменный | |
| Вид коммутации: | С контролем перехода через «0» | |
| Минимальный коммутируемый ток | 0,1 А | |
| Максимальный коммутируемый ток | 60 A | 80A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | |
| Скорость нарастания тока (di/dt) | 50 А/мкс | |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 780 А | 1000 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | |
| Частота источника питания нагрузки | 50 Гц | |
| Максимальное пиковое напряжение | 900 VAC (9 класс) | |
| Тепловое сопротивление переход – основание (Rthjc) | 0,67 °С/ Вт | 0,52 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |
| I2t (< 10 мс) | 1800 А2с | 3200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
3 — для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Общие технические характеристики ТТР серий HD-хх44.ZD3 / ZA2
| Параметр | Значение |
| Температура окружающей среды | -30…+70 °С |
| Охлаждение | Воздушное |
| Материал основания | Медь никелированная |
| Индикация наличия управляющего сигнала | Светодиодная |
| Тип монтажа | Крепление винтами на плоскость или радиатор охлаждения |
| Масса | ≤ 150 г |
Модификации и номинальные токи ТТР серийHD-хх44.ZD3 / ZA2
| Модификация ТТР | Номинальный ток нагрузки |
| Серия HD-хх44.ZD3 | |
| HD-1044.ZD3 | 10 А |
| HD-2544.ZD3 | 25 А |
| HD-4044.ZD3 | 40 А |
| Серия HD-хх44.ZA2 | |
| HD-1044.ZA2 | 10 А |
| HD-2544.ZA2 | 25 А |
| HD-4044.ZA2 | 40 А |
| HD-6044.ZA2 | 60 А |
| HD-8044.ZA2 | 80 А |

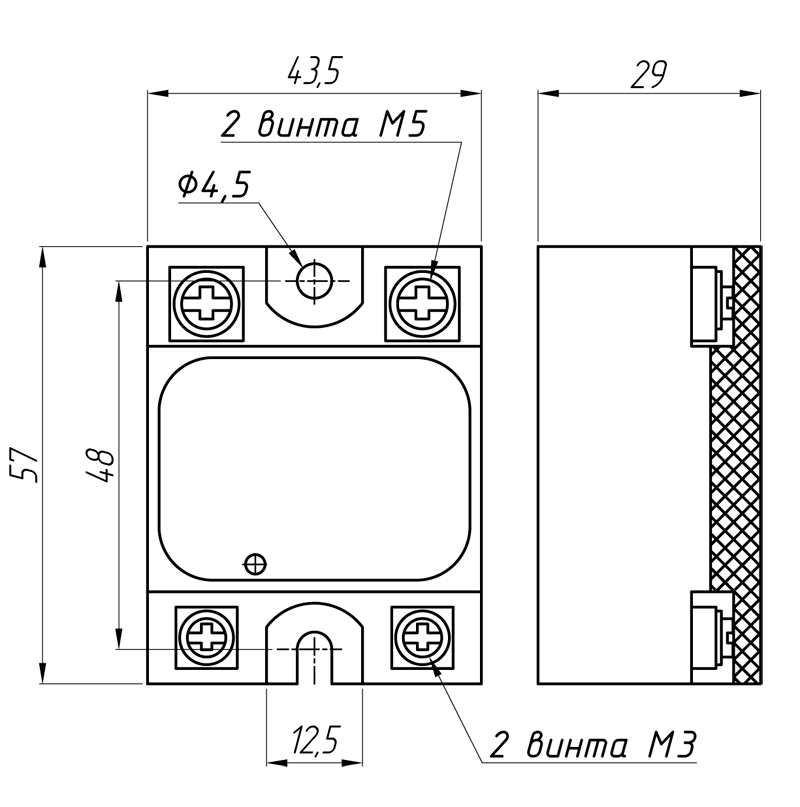

Габаритные и установочные размеры HD-хх44.ZD3 / ZA2
Схема подключения

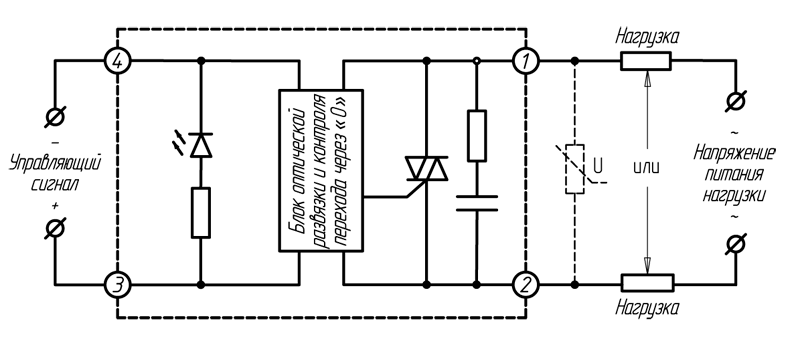

- Реле серии HD-хх44.ZD3

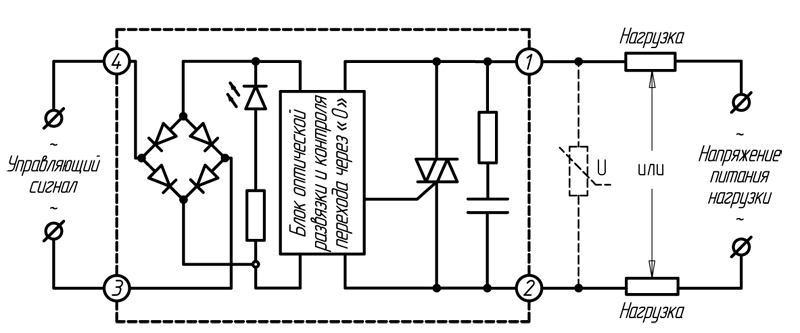

- Реле серии HD-хх44.ZA2 (≤ 40 А)

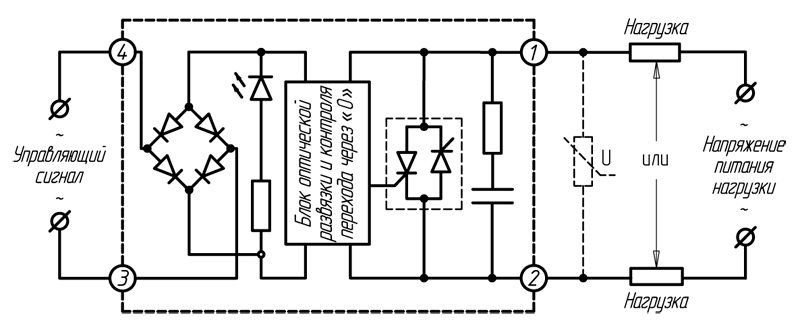

- Реле серии HD-хх44.ZA2 (≥ 60 А)
