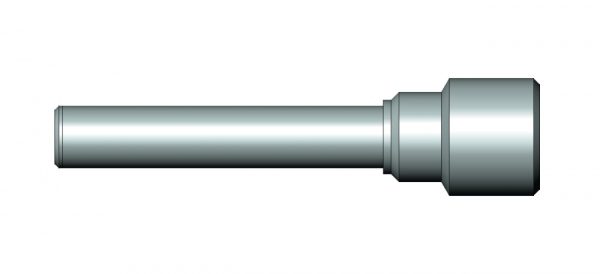

ГЗ202, Гильза под сварку

Гильза под сварку, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Пример для записи при заказе: ГЗ202-d6-P16-(M16)-H100-M01
— ГЗ202 — модель гильзы;
— d6 — диаметр устанавливаемого в гильзу датчика, мм;
— P16 — номинальное давление МПа;
— (M16) — резьба под датчик, М16х1,5;
— H100 — длина погружной части датчика и гильзы, мм;
— M01 — материал гильзы, 12Х18Н10Т;

Технические характеристики «ГЗ202»

• Материал гильзы:12Х18Н10Т
• Диаметр термопары: 6 мм или 10 мм.
• Длина погружной части датчика и игльзы: от 50 до 3150 мм
• Резьба под датчик: М16Х1,5, М20Х1,5, М22Х1,5, G1/2 (по заказу)

Модели прибора

ГЗ202-d6-P16-(М16)-Н100-М01

ГЗ202-d6-P16-(М20)-Н100-М01

ГЗ202-d10-P16-(М22)-Н100-М01

ГЗ202-d10-P16-(М20)-Н100-М01

ГЗ202-d10-P16-(G1/2)-Н100-М01

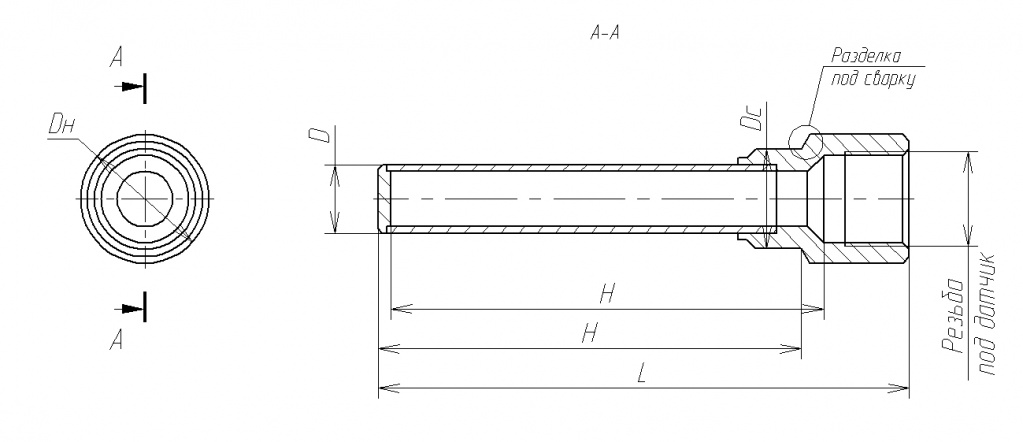

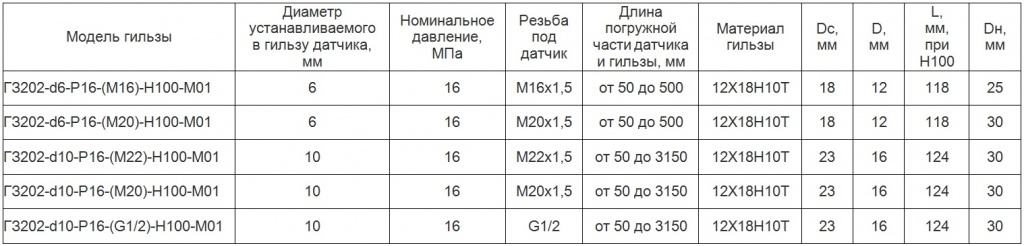

Монтаж гильзы осуществляет заказчик с применением сварки. Возможные варианты исполнения приведены в таблице, длина погружной части датчика и гильзы «H» выбирается заказчиком:
