Газовая рампа
Для подключения газовых горелок типа ГГ1 и ГГ2 и других к основной линии газопровода. Позволяют производить розжиг горелки, регулирование тепловой мощности, регулирование соотношения газ/воздух при плавном регулировании, а так же контроль герметичности запорной арматуры.
Присоединительные диаметры от G1/2 до G2.
Цена: по запросу
Варианты исполнения и примеры применения
| Описание | Вариант 1 | Вариант 2 | Вариант 3 | Вариант 4 | Вариант 5 | Вариант 6 |
|---|---|---|---|---|---|---|
| Ручной шаровый кран | ● | ● | ● | ● | ● | ● |
| ПЗК1 (Запорный клапан) | — | ● | — | ● | — | ● |
| ПЗК2 (Большое горение) | ● | ● | ● | ● | ● | ● |
| ПЗК3 (Малое горение) | — | — | ● | ● | — | — |
| ЗАСЛОНКА ГАЗ (Привод) | — | — | — | — | ● | ● |
| Датчик давления газа | — | — | — | — | ● | ● |
| Реле Ргаз (Контроль герметичности) | ○ | ○ | ○ | ○ | ○ | ○ |
| Реле Рвозд | ● | ● | ● | ● | — | — |
| Датчик давления воздух | ● | ● | ||||
| Заслонка воздух (ручная) | ● | ● | ● | ● | — | — |
| Заслонка воздух (привод) | — | — | ○ | ○ | ● | ● |
| Рис 1 | Рис 2 | Рис 3 | Рис 4 | Рис 5 | Рис 6 |
● – включено в комплектацию
○ – доступно под заказ
— – не доступно
Схема установки
 |

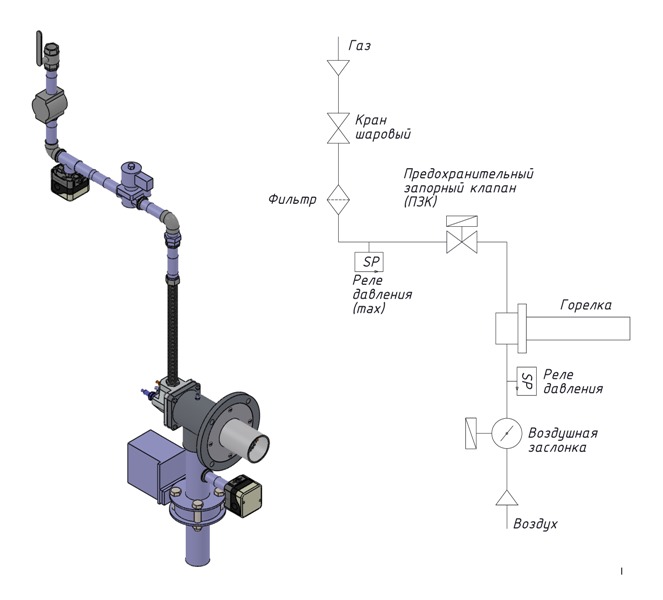

Установка горелки в газовую линию. ПЗК = 1шт. Режим горения 100% (номинальная мощность) |
 |

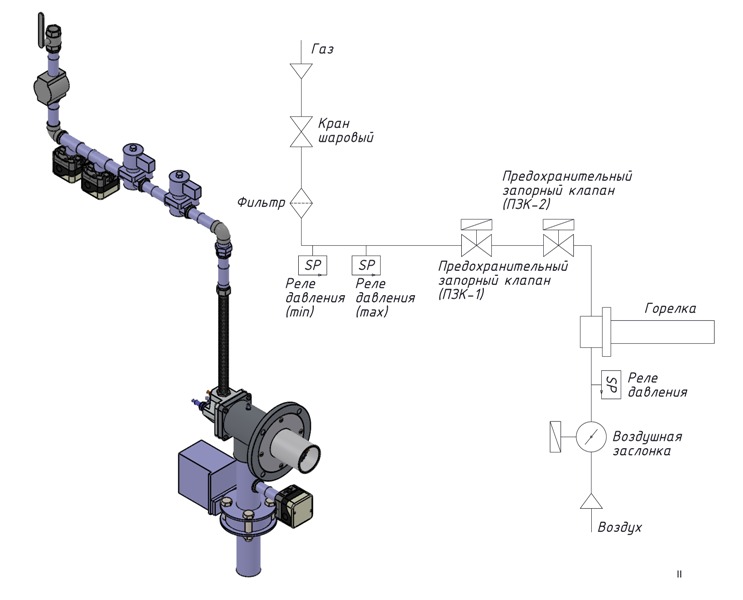

Установка горелки одиночно. ПЗК = 2шт. Режим горения 100% (номинальная мощность) |
 |

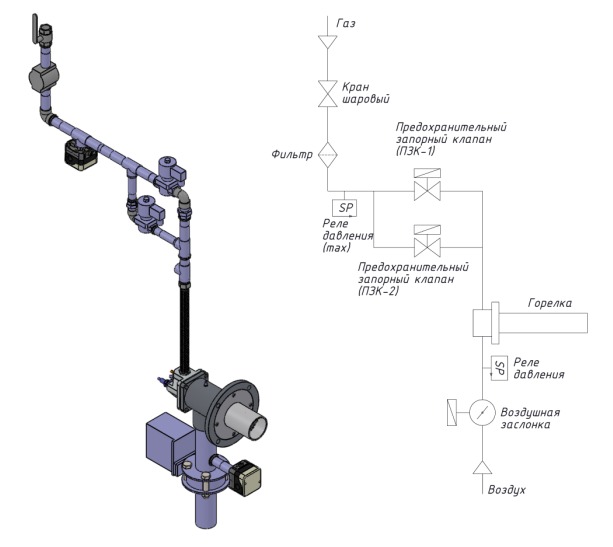

Установка горелки в газовую линию. ПЗК = 2шт. Режим горения 50%/100% (Большое/Малое горение) |
 |

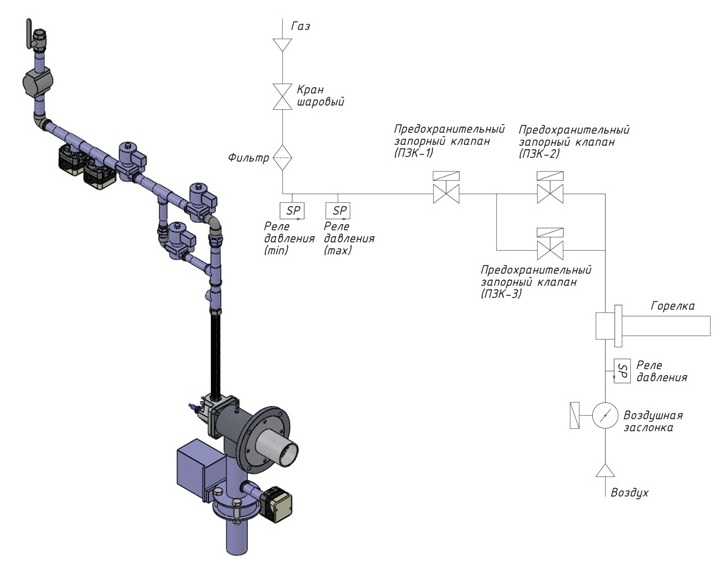

Установка горелки одиночно. ПЗК = 3шт. Режим горения 50%/100% (Большое/Малое горение) |
 |
Установка горелки в газовую линию. ПЗК = 1шт. Заслонка = 1шт. Режим горения 0-100% (Плавное регулирование) |
 |

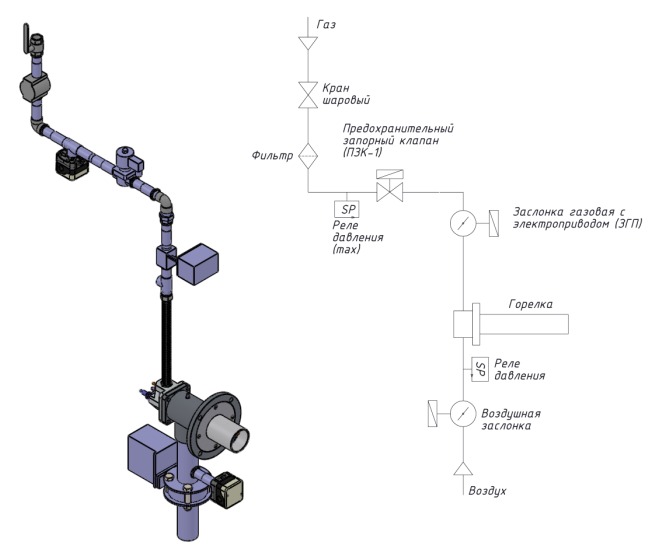

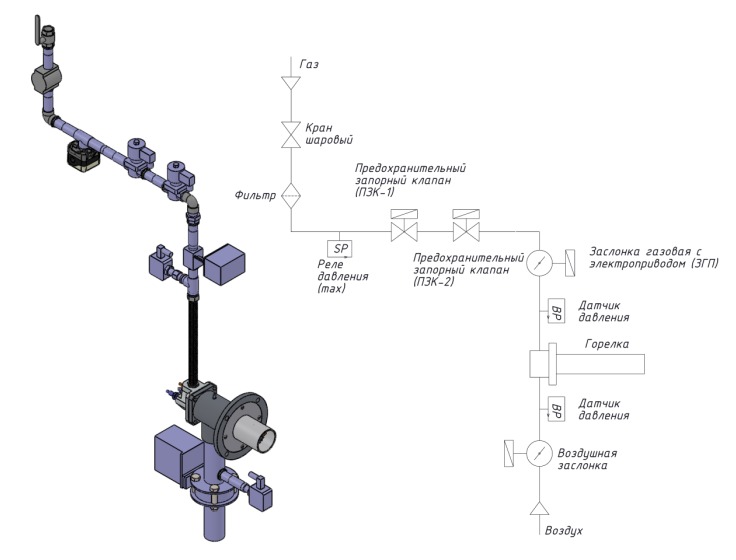

Установка горелки одиночно. ПЗК = 2шт. Заслонка = 1шт. Режим горения 0-100% (Плавное регулирование) |
