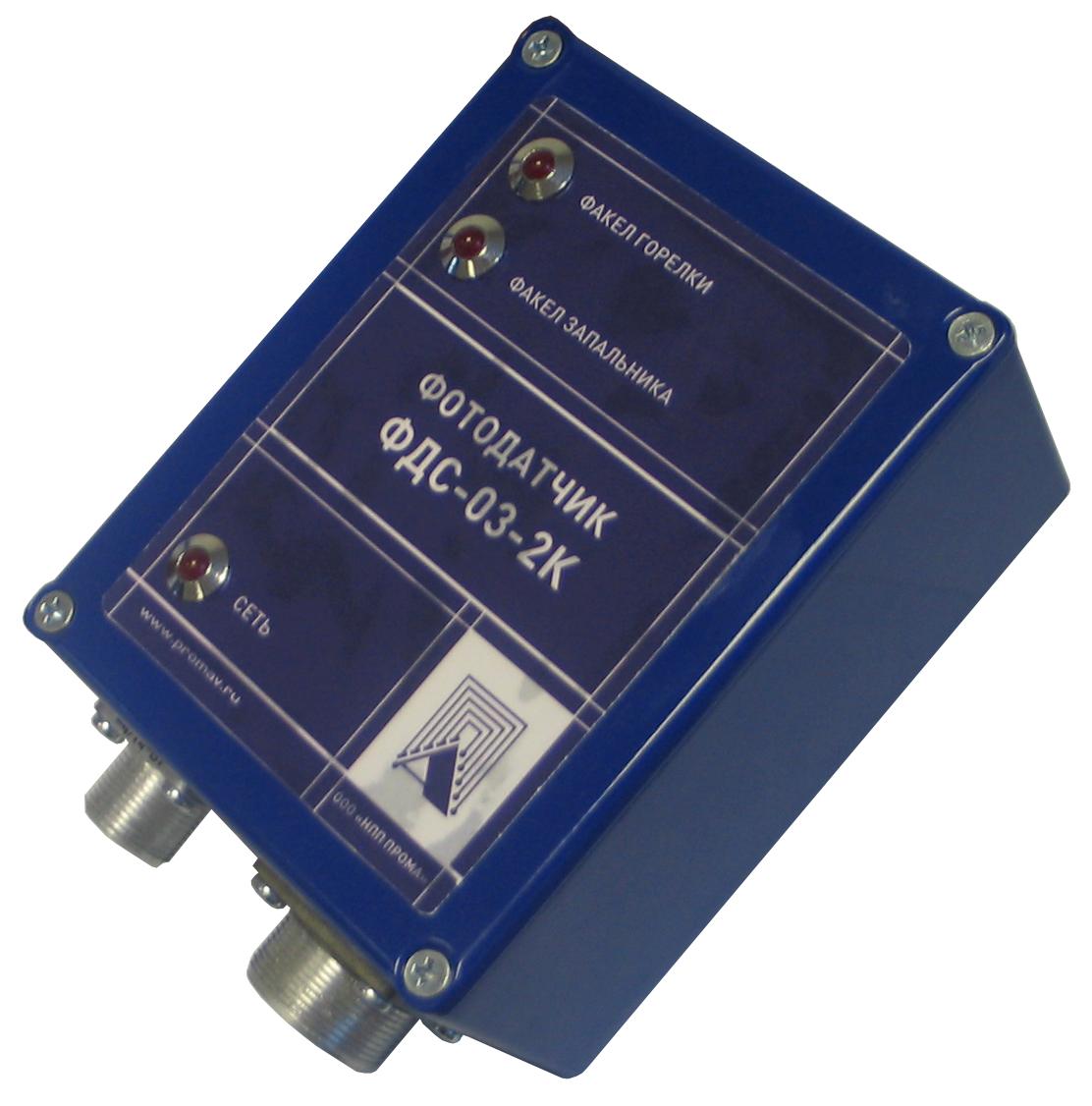

Фотодатчик сигнализирующий двухканальный ФДС-03-2К

Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств и горелок.

Рекомендуется для контроля газового пламени котельных агрегатов, печей и технологических установок — не реагирует на фоновую засветку и раскаленные поверхности топки.

Удобен в монтаже и настройке, поставляется вместе с монтажным фланцем.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Для селективного контроля наличия пламени горелочных устройств, работающих на газе, а так же контроля факела запального устройства. Контроль факела осуществляется по двум независимым каналам: 1 канал – контроль факела запальника ионизационным методом, 2 канал – фотоприемник, работающий в ультрафиолетовом спектре. Функционально заменяет фотодатчик типа ФДС-03 и сигнализатор горения ЛУЧ-КЭ; а так же аналог прибора ФЭСП-2Р. В отличие от выпускаемых аналогов (ФЭСП-2Р) имеет более высокую селективность за счет применения УФ-светоприемника, ресурс которого составляет 20-30 тыс. часов.

Основные технические характеристики ФДС-03-2К

Входной сигнал:

— канала контроля пламени запальника от ионизационного датчика



185 — 260

— канала контроля пламени горелки. Рабочий диапазон, УФ спектр λ, нм 185 — 260

Выходной сигнал, сигнализация о наличии

— пламени запальника – индикатор светодиодный и 1 группа переключающихся реле.

— пламени горелки – индикатор светодиодный и 1 группа переключающихся  реле.



Время срабатывания, с

— при появлении пламени



1

— при погасаний пламени 2
Длина линии связи фотодатчик-иондатчик, м не более 200
Длина линии связи с устройствами автоматики, м < 500
Напряжение питания, универсальное, В 220В, 50Гц
Потребляемый ток, не более ВА 3

Допустимая нагрузка по коммутации внешних цепей

Постоянный ток

Переменный ток



30В/2А

220В/2А

Габаритные размеры: ширина х высота х глубина, мм 95 х 155 х 90
Масса прибора, не более кг 0,8
Температура окружающего воздуха, °С от -20 до +60
Степень защиты (код IP) IP54

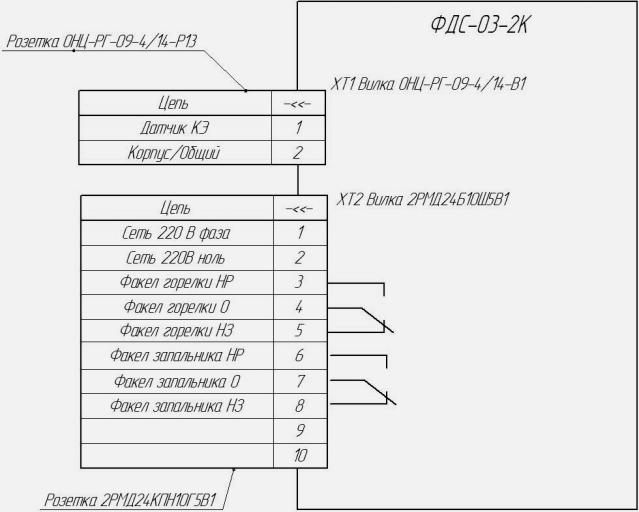

Схема внешних подключений

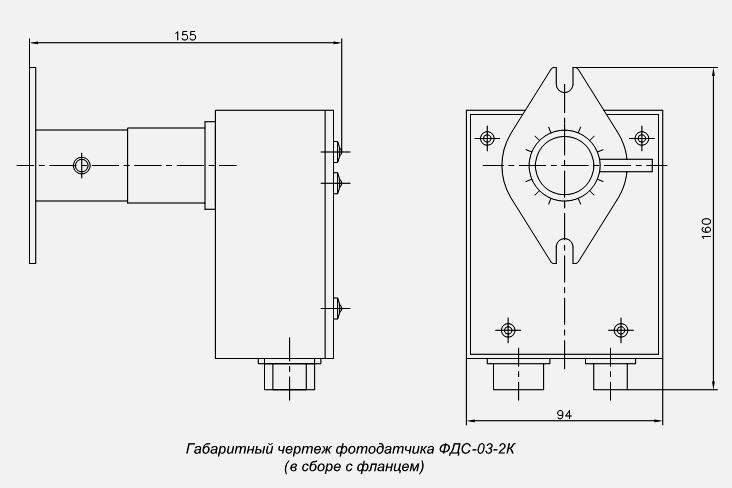

Габаритные и установочные размеры
