Основные характеристики

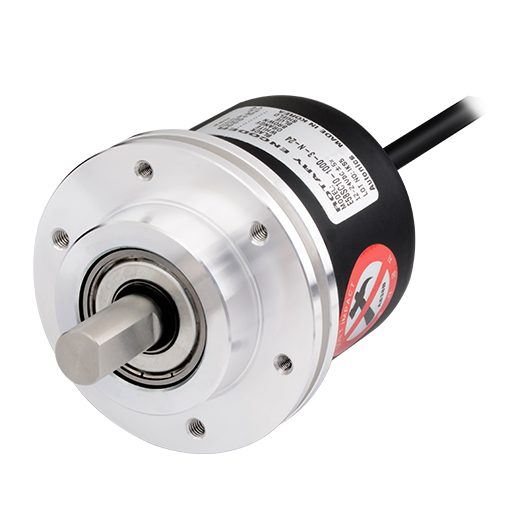

Инкрементальные энкодеры с фланцами диаметром 58 мм
Точное измерение угла, положения, числа оборотов, скорости, ускорения и расстояния
Доступны модели с выступающим, полым сквозным, полым глухим валом
Доступны в исполнении с кабелем, с разъемом и кабелем, с разъемом сбоку или сзади
Различные разрешения: от 1 до 8000 импульсов на оборот
Различные варианты управляющего выхода
Питание: 5 В пост. тока ±5%, 12-24 В пост. тока ±5%
Области применения

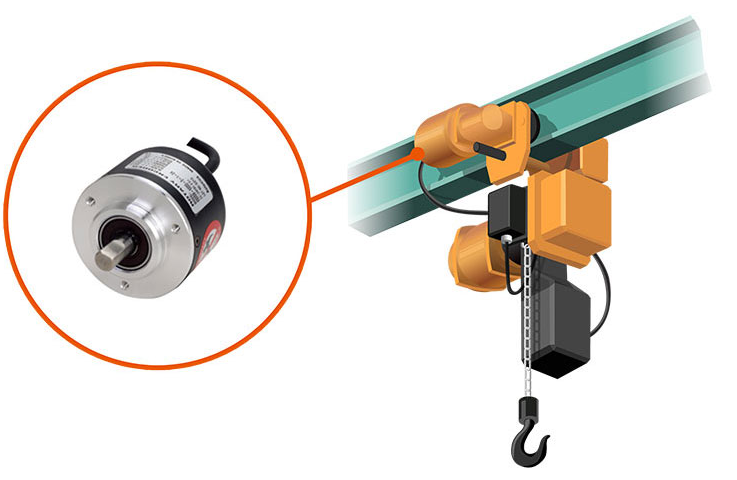

Контроль положения подъемников
Для позиционирования управления подъемниками используются поворотные энкодеры.

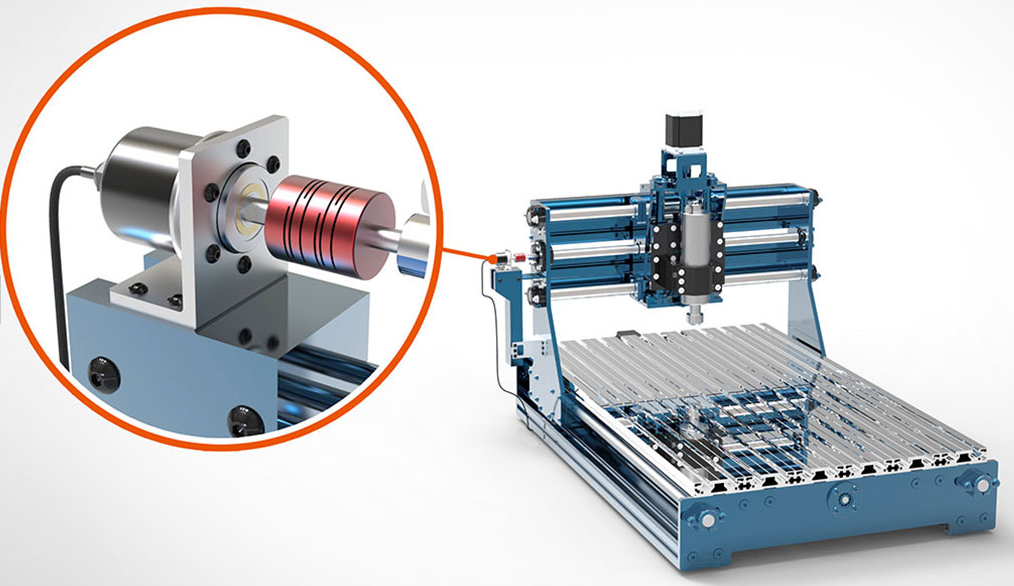

Промышленные фрезерные станки
Ротационные датчики и муфты используются для обнаружения и управления вращением вала на фрезерных станках компактного размера.
Модель Характеристики
E58SC10-8000-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 8000
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-6000-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 6000
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-5000-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 5000
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-3600-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 3600
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-3000-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 3000
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-2500-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 2500
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-2048-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 2048
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-2000-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 2000
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-1800-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 1800
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
E58SC10-1500-6-L-5-CS
Наружный диаметр вала : Ø10 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 1500
Управляющий выход : Line Driver
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Разъем сбоку
Степень защиты : IP50
Доступно 818 различных моделей энкодера E58SC
