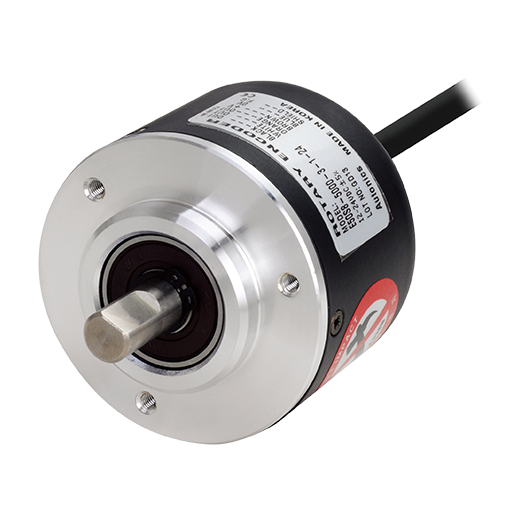

50-миллиметровые инкрементальные энкодеры (с валом)

Инкрементальные энкодеры серии E50S имеют размер Ø50 мм и обеспечивают точное измерение угла, положения, частоты вращения, скорости, ускорения и расстояния. Эти энкодеры доступны в виде моделей с кабелем, моделей с кабельным разъемом, моделей с осевым/радиальным разъемом и разными управляющими выходами.

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Основные характеристики

Корпус диаметром 50 мм, сплошной вал диаметром 8 мм
Точное измерение угла, положения, числа оборотов, скорости, ускорения и расстояния
Доступны в исполнении с кабелем, с разъемом и кабелем, с разъемом сбоку или сзади

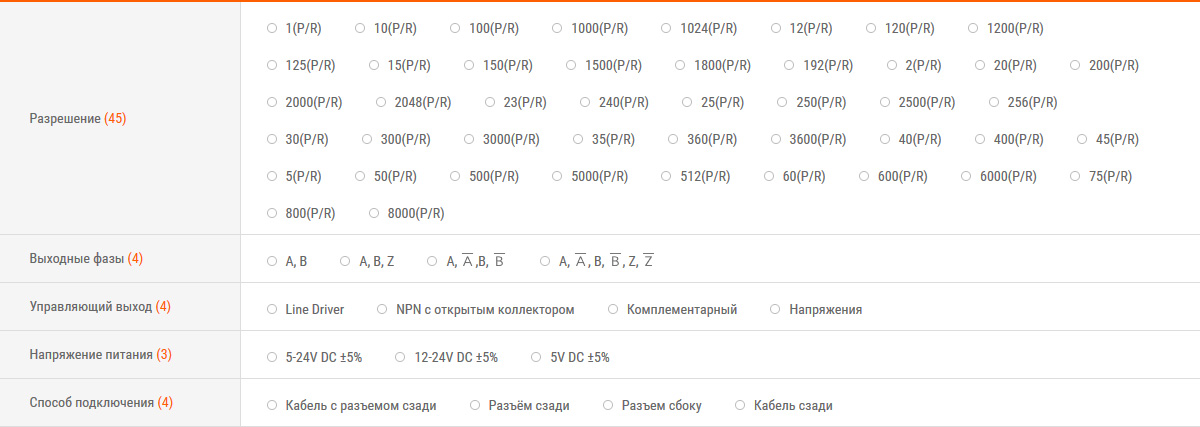

Различные разрешения: от 1 до 8000 импульсов на оборот
Различные варианты управляющего выхода
Питание: 5 В пост. тока ±5%, 12-24 В пост. тока ±5%

Области применения

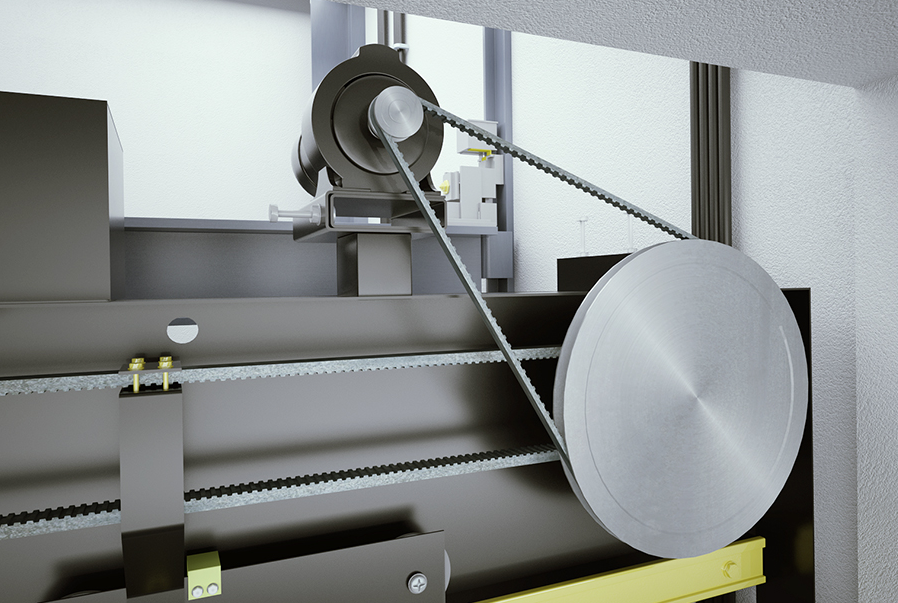

Управление лифтом

Инкрементальные поворотные датчики устанавливаются внутри двигателя в кабине управления дверью, чтобы точно управлять открытием / закрытием дверей лифта, используя импульсные сигналы от датчиков.

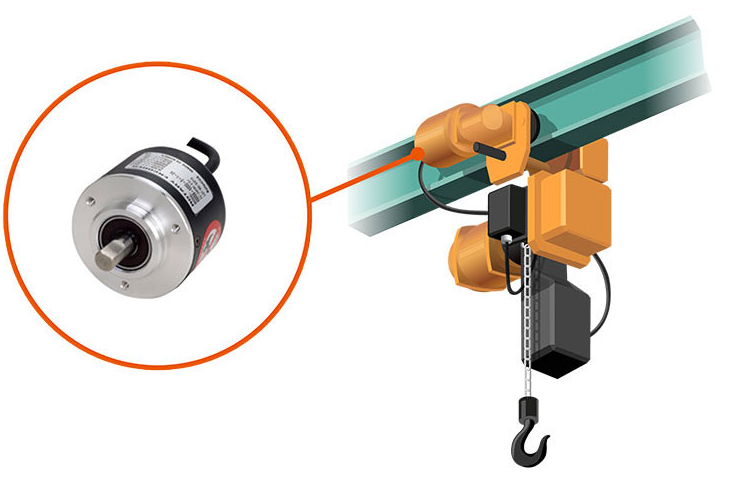

Контроль положения подъемников

Для позиционирования управления подъемниками используются поворотные энкодеры.

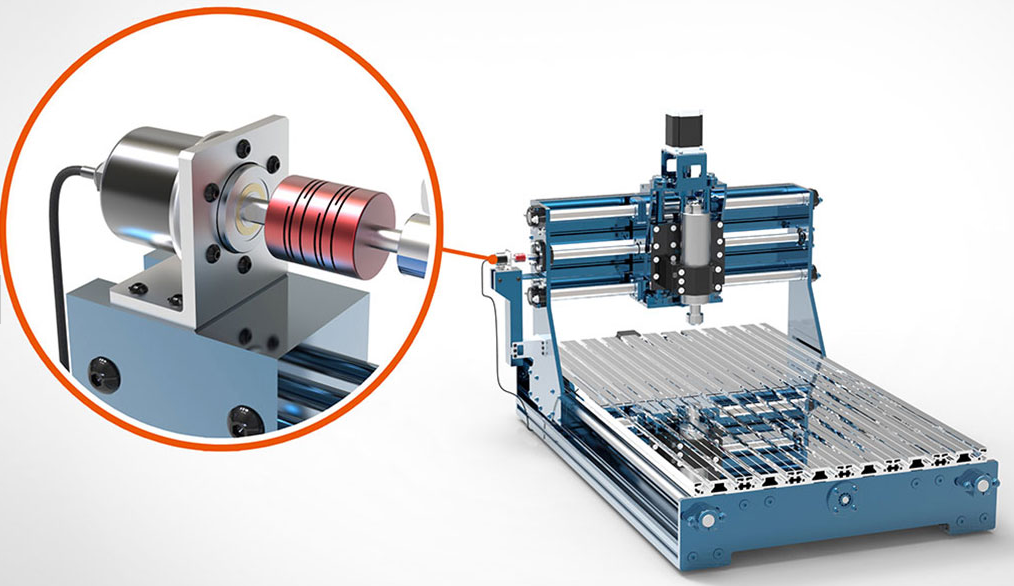

Промышленные фрезерные станки

Ротационные датчики и муфты используются для обнаружения и управления вращением вала на фрезерных станках компактного размера.

Модель	Характеристики
E50S8-512-3-V-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 512 Управляющий выход : Напряжения Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-200-3-T-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 200 Управляющий выход : Комплементарный Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-2048-3-N-24-CR	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 2048 Управляющий выход : NPN с открытым коллектором Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъём сзади Степень защиты : IP65
E50S8-8000-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 8000 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-6000-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 6000 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-5000-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 5000 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-3600-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 3600 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-3000-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 3000 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-2500-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 2500 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
E50S8-2048-6-L-5-CS	Наружный диаметр вала : Ø8 мм Макс. частота отклика : 300 кГц Макс. допустимая частота вращения : 5000 об./мин. Пусковой момент : Макс. 800 гс-см (макс. 0,0784 гс-см) Разрешение : 2048 Управляющий выход : Line Driver Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%) Способ подключения : Разъем сбоку Степень защиты : IP65
