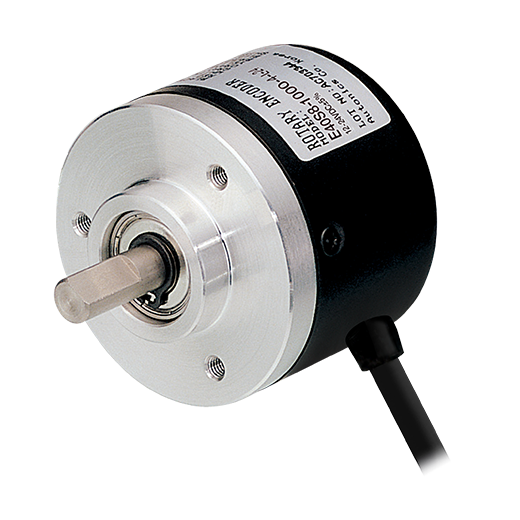

40-миллиметровые инкрементальные энкодеры (с валом)
Инкрементальные энкодеры серии E40S c выступающим валом имеют компактный размер (Ø40 мм), поэтому их легко использовать при плотном монтаже и устанавливать в ограниченном пространстве. За счет малого момента инерции вала минимизируется влияние на прикрепленное вращающееся оборудование.
Инкрементальные энкодеры с диаметром корпуса 40 мм
Доступны модели с выступающим, полым сквозным, полым глухим валом
Удобная установка в тесном или ограниченном пространстве
Малый момент инерции вала
Различные разрешения: от 1 до 5000 импульсов на оборот
Различные варианты управляющего выхода
Питание: 5 В пост. тока ±5%, 12-24 В пост. тока ±5%
Области применения

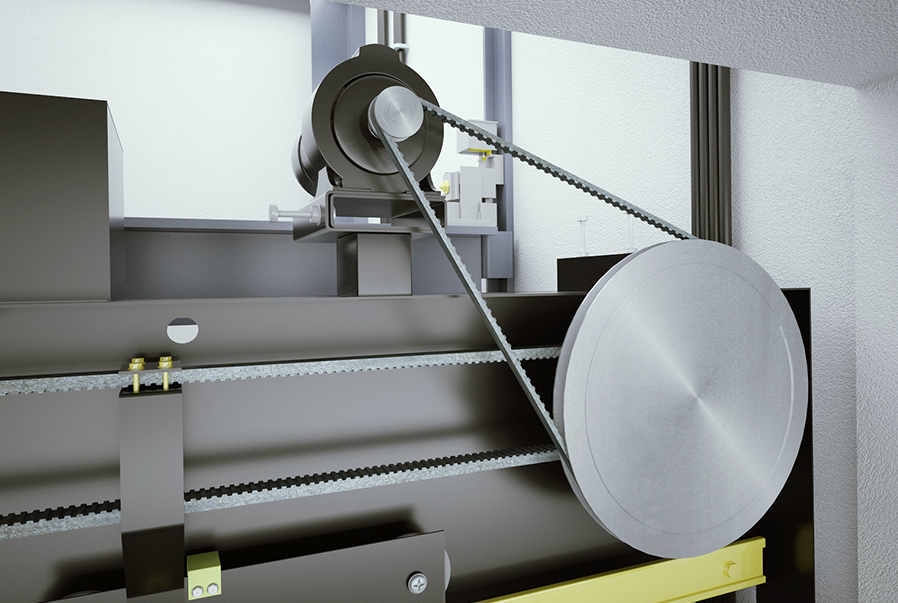

Управление лифтом
Инкрементальные поворотные датчики устанавливаются внутри двигателя в кабине управления дверью, чтобы точно управлять открытием / закрытием дверей лифта, используя импульсные сигналы от датчиков.

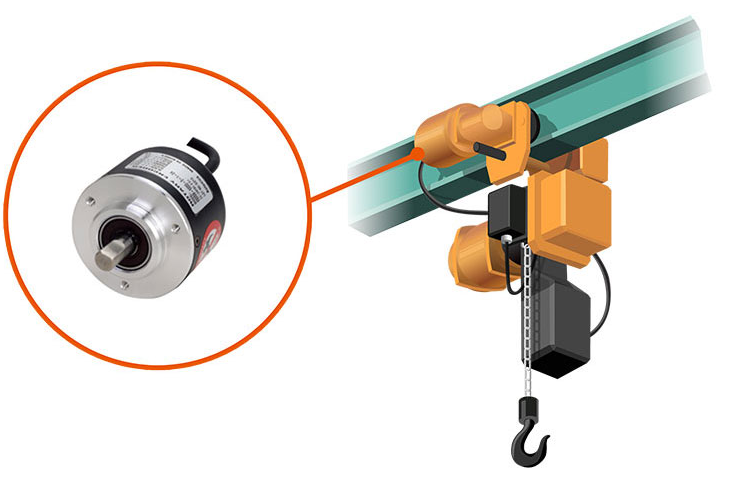

Контроль положения подъемников
Для позиционирования управления подъемниками используются поворотные энкодеры.

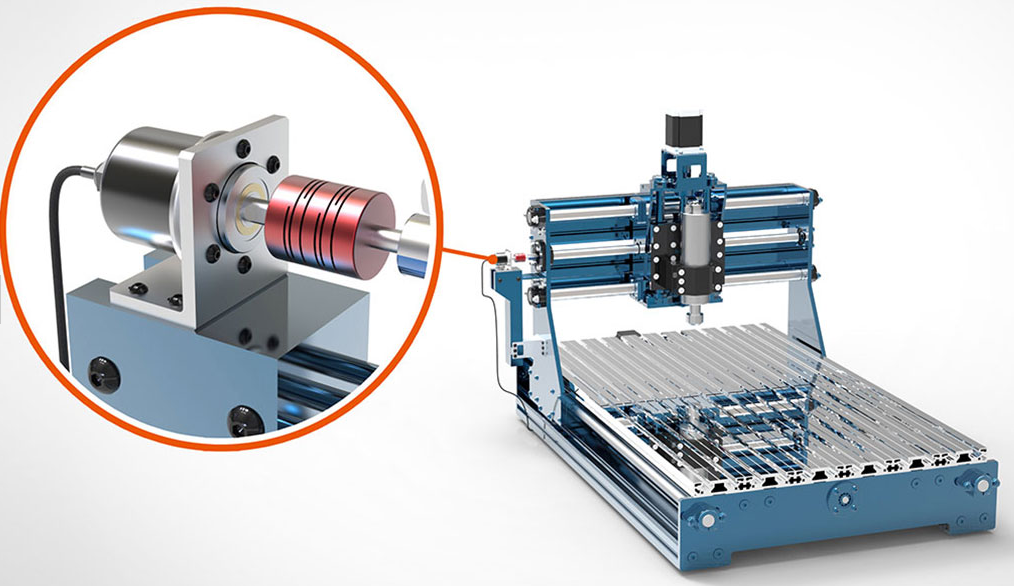

Промышленные фрезерные станки
Ротационные датчики и муфты используются для обнаружения и управления вращением вала на фрезерных станках компактного размера.

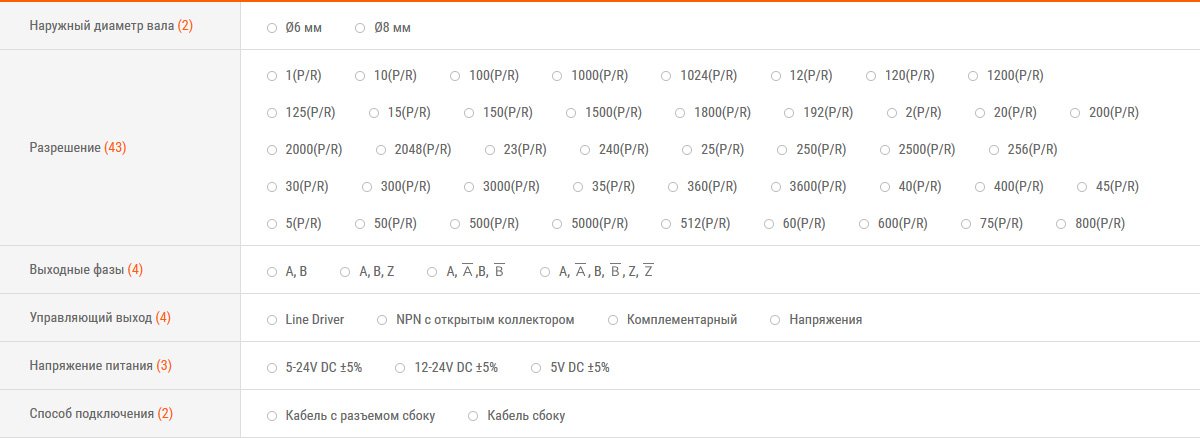

Модель
Характеристики
E40S8-256-3-N-24
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 256
Управляющий выход : NPN с открытым коллектором
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сбоку
Степень защиты : IP50
E40S8-360-3-V-5-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 360
Управляющий выход : Напряжения
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-360-3-V-24-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 360
Управляющий выход : Напряжения
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-300-3-V-5-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 300
Управляющий выход : Напряжения
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-300-3-V-24-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 300
Управляющий выход : Напряжения
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-250-3-V-5-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 250
Управляющий выход : Напряжения
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-250-3-V-24-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 250
Управляющий выход : Напряжения
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-200-3-V-5-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 200
Управляющий выход : Напряжения
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-200-3-V-24-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 200
Управляющий выход : Напряжения
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40S8-150-3-V-5-C
Наружный диаметр вала : Ø8 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 40 гс-см (макс. 0,00392 Нм)
Разрешение : 150
Управляющий выход : Напряжения
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
