Датчик температуры ТХАВ-2388-03, -03С Термопара
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
ТУ 4211-018-39375199-00
Область применения
Погружные термопреобразователи общего назначения.
Конструктивные особенности

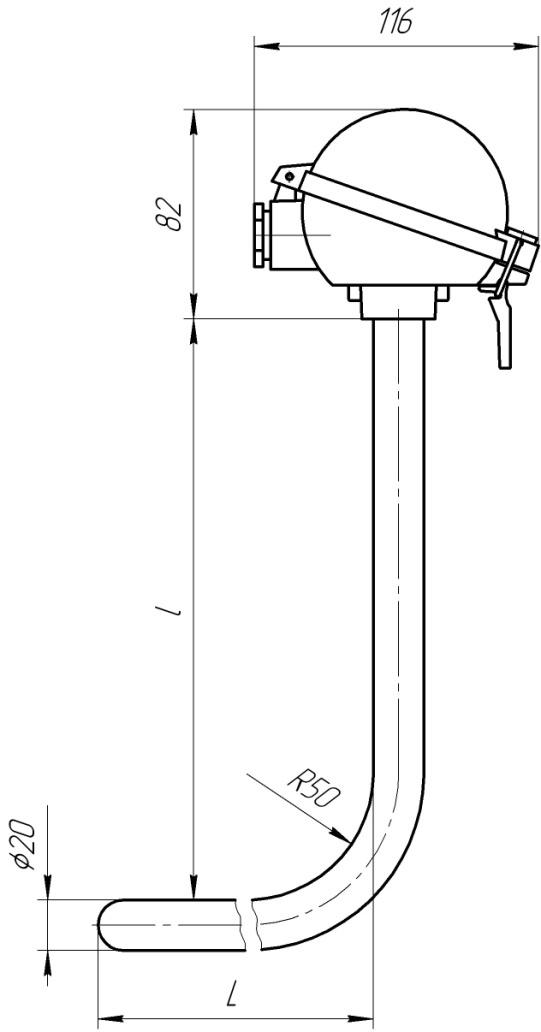

- ТХАв-2388-03: защитная арматура без штуцера, под углом 90°, материал клеммной головки – алюминиевый сплав;
- ТХАв-2388-03С: то же, что и ТХАв-2388-03, но для снижения стоимости половина монтажной длины (от рабочего конца до середины) выполняется из жаростойкой стали, а остальная часть – из стали 12Х18Н10Т. По желанию заказчика соотношение длин может быть другим и при заказе указывается в явном виде.
Диапазоны измерения
|
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т00, Т18 |
от -40 до 1000 |
800 |
|
|
Т45, Т78 |
от -40 до 1200 |
900 |
Технические характеристики
|
Модифи- кация |
Количество чувствительных элементов и вид рабочего спая |
Диаметр защитной арматуры, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм (Вспомогательный размер, l, мм) |
|
ТХАв- 2388-03, ТХАв-2388 -03С |
1И, 2И |
20 |
60 |
400 (500), 800 (1000), 1250 (1600) |
|
Пример обозначения при заказе |
||||||||||
| ТХАв-2388-03 |
– |
400/500 |
– |
2 |
– |
1 |
– |
1 |
– |
Т00 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / вспомогательный размер, l
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный
- Количество рабочих спаев: 1 или 2
- Материал защитной арматуры
