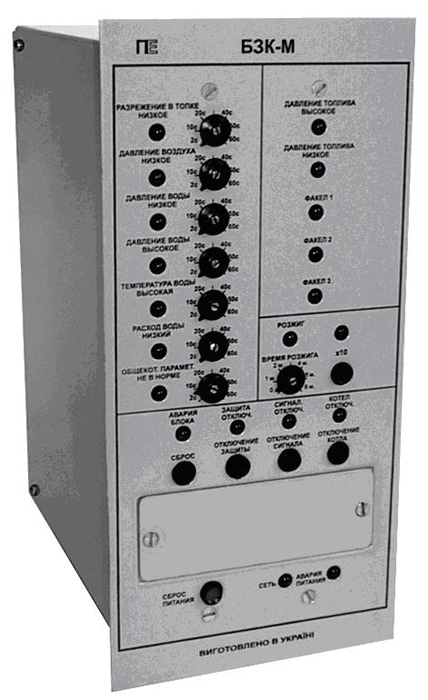

Блок защиты и контроля БЗК
Для работы с водогрейными и паропроизводительными котлами всех типов для индикации их состояния по двенадцати параметрам, выдачи звукового сигнала и отключения подачи топлива в аварийных ситуациях по какому-либо параметру.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
- осуществляет проверку собственной работоспособности в режиме автотестирования;
- осуществляет контроль факела горелок котла по четырем каналам;
- осуществляет блокировку сигналов «Высокое давление топлива», «Низкое давление топлива», «Нет факела 1», «Нет факела 2», «Нет факела 3» при работе в режиме розжига.
Рекомендуется применять вместо существующих релейных систем автоматики безопасности и устройств контроля факела горелок котлов, по сравнению с которыми БЗК-М-ПРОМА имеет более высокую надежность, меньшую стоимость, незначительное энергопотребление и небольшие габариты.
Может работать со следующими датчиками наличия пламени:
- детектирующие датчики (контрольные электроды) типа КЭ;
- фоточастотные преобразователи типа ФДЧ;
- другие типы датчиков, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 3,2 В.
Основные технические характеристики БЗК
| Входные сигналы: От датчиков наличия пламени; Состояние контактов реле контролирующих устройств десяти каналов (кроме каналов контроля пламени). (нормально-замкнутыми и нормально-разомкнутыми контактами) |
|
| Выходные сигналы: Изменение состояния ключей, допускающих коммутацию пульсирующего постоянного или переменного тока |
250В / 5А |
| Напряжение питания | ~ 220В, 50Гц |
| Потребляемая мощность, ВА | 5 |
| Степень защиты (код IP) | IP30 |
| Температура окружающей среды, °С | от +5 до +50 |
| Габаритные размеры (длина х ширина х высота), мм | 115х240х205 |
| Масса, кг | 1,2 |
Схемы внешних подключений
 |
 |

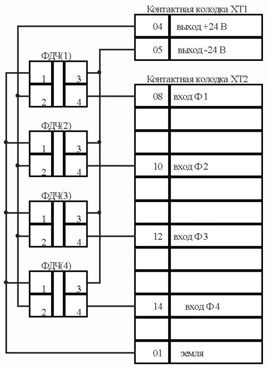

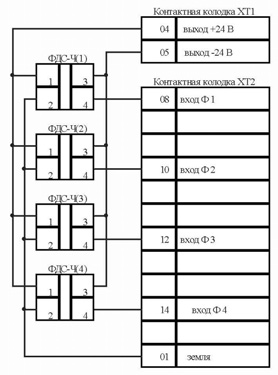

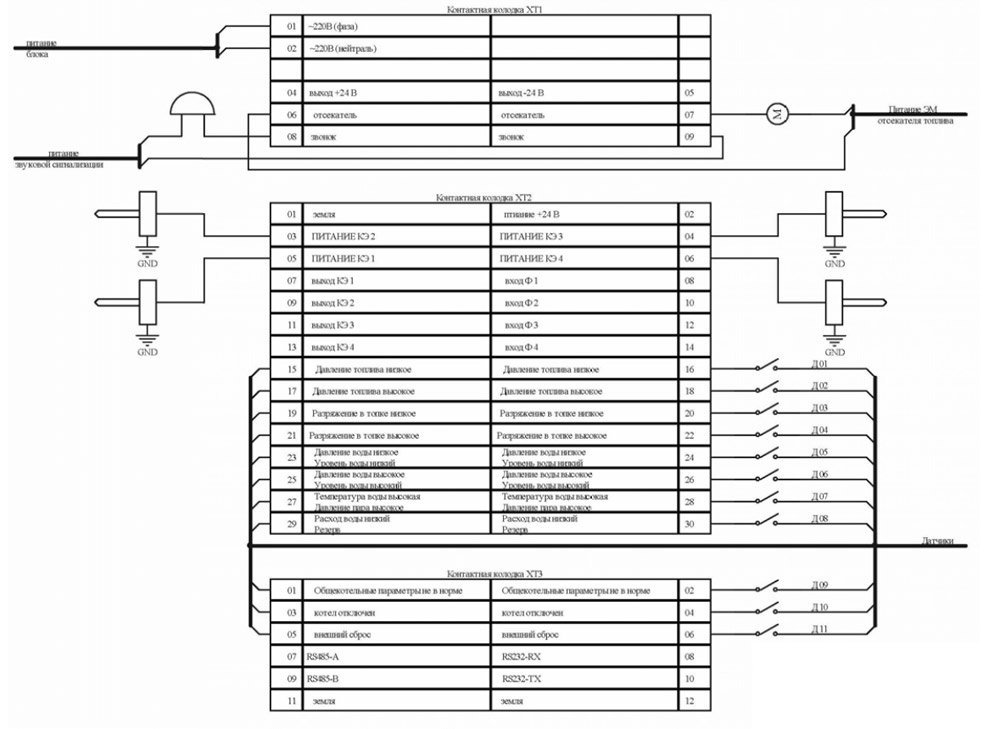

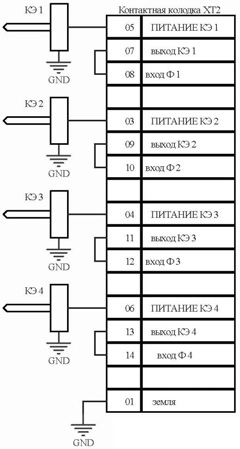

| Схема подключения к блоку контролирующих устройств | Схема подключений к блоку датчиков контроля пламени |
 |
 |
| Схема подключений к блоку датчиков контроля пламени | Схема подключений к блоку датчиков контроля пламени |
