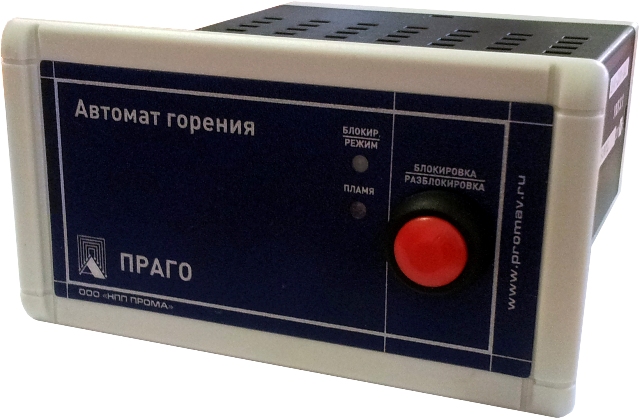

Автомат горения ПРАГО
Для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой.
Цена: по запросу
Применяются на:
- котлах малой мощности,
- теплогенераторах,
- технологических (металлургических, керамических и пр.) печах,
- стекольном производстве,
- при использовании инфракрасного отопления.
Применение специализированных автоматов горения позволяет сократить расходы по автоматизации в 2-3 раза и увеличить надежность и ремонтопригодность по сравнению с применением ПЛК.
Исполнения:
- Н — настенное исполнение;
- Щ — щитовое исполнение
Основные технические характеристики ПРАГО
|
Рабочее напряжение |
~ 220В/50Гц или =24В |
|
Потребляемая мощность электронного блока, без нагрузок, не более ВА |
15 |
|
Максимальная нагрузка на клеммы: Трансформатор зажигания, А |
1,5 |
|
Электродвигатель вентилятора, А |
2,0 |
|
Электромагнитные клапаны, А |
1,0 |
|
Сервопривод воздушной заслонки, А |
1,0 |
|
Индикация неисправности, А |
1,0 |
|
Степень защиты |
IP40 |
|
Допустимая температура, 0С |
от — 40 до +70 |
Схемы внешних подключений

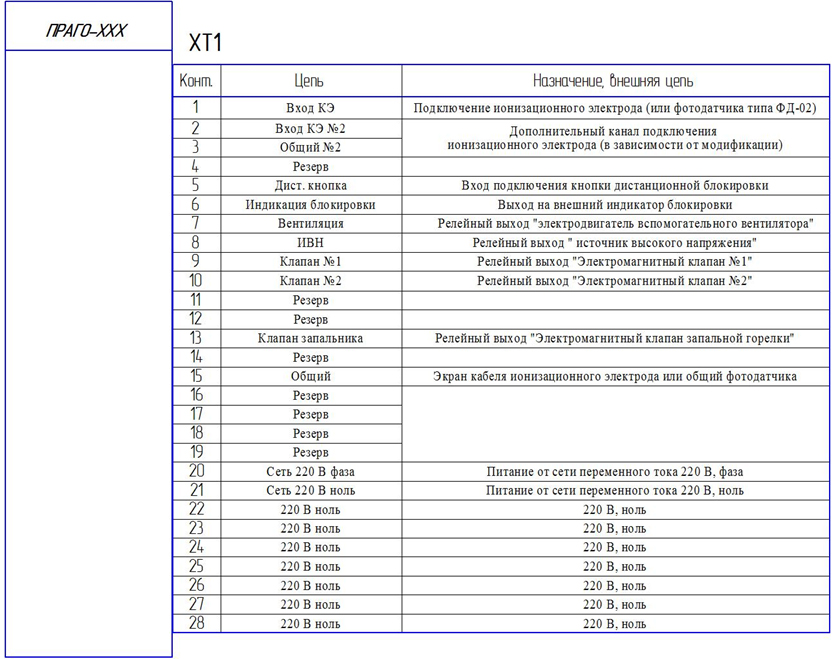

| ПРАГО-1ХХ |  |

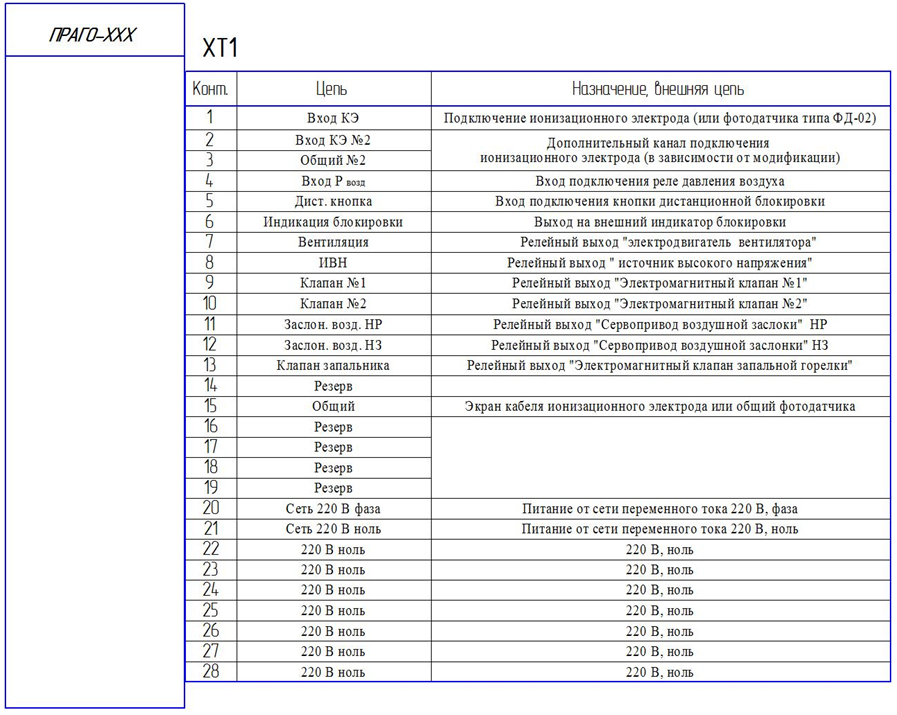

| ПРАГО-2ХХ |  |

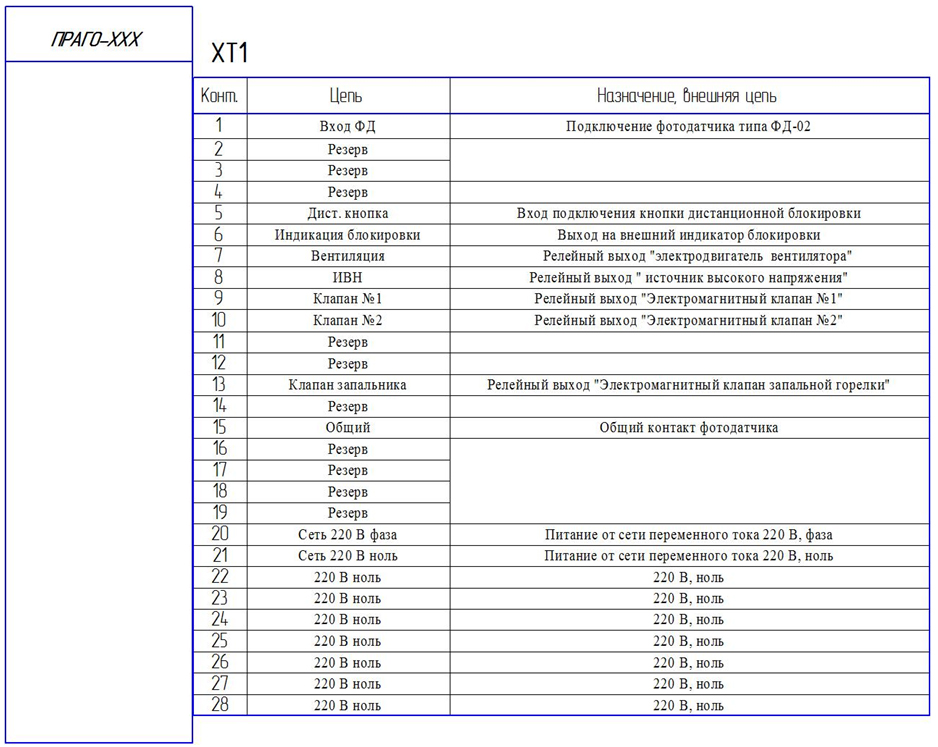

| ПРАГО-3ХХ |  |

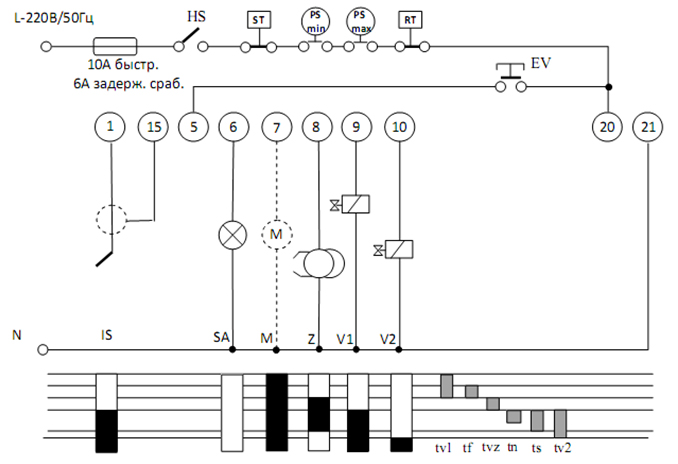

Диаграммы работы
Автомат горения для атмосферной двухступенчатой горелки ПРАГО-1ХХ

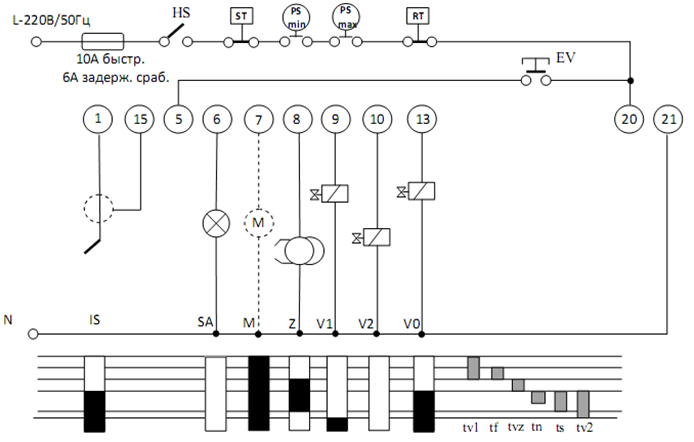

Автомат горения для атмосферной двухступенчатой горелки с запальной горелкой ПРАГО-1ХХ

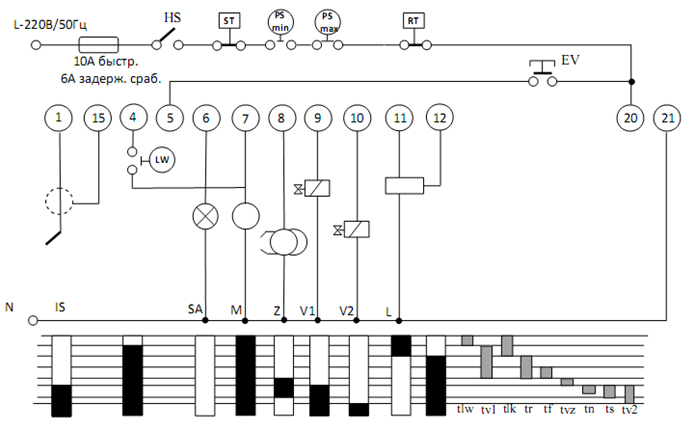

Автомат горения для двухступенчатой горелки под наддувом ПРАГО-2ХХ

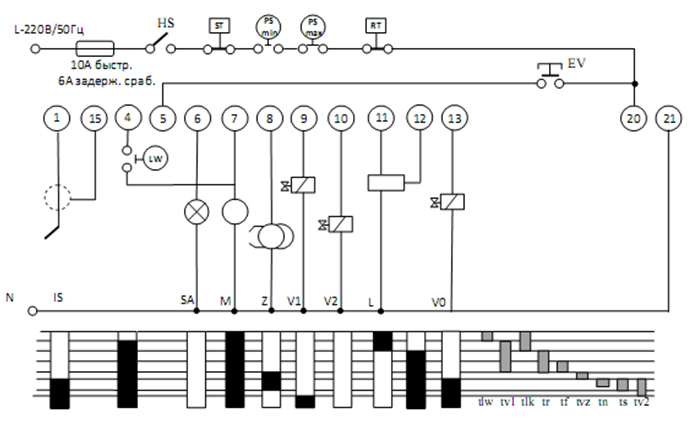

Автомат горения для двухступенчатой горелки под наддувом с запальной горелкой ПРАГО-2ХХ

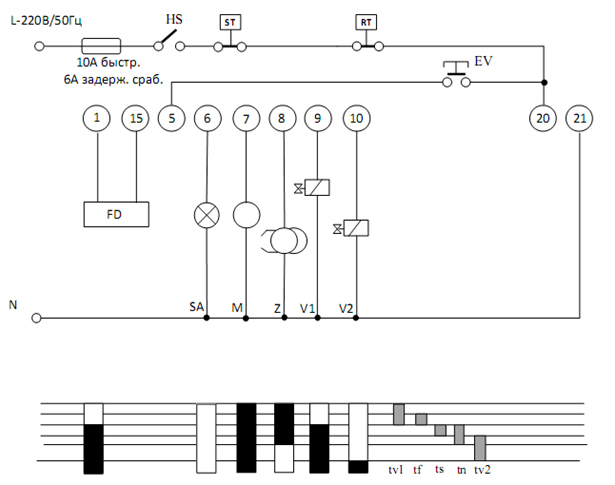

Автомат горения для жидкотопливной двухступенчатой горелки ПРАГО-3ХХ
