ARCOM SP58/10, Инкрементальный энкодер
Прибор для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Инкрементальный энкодер ARCOM SP58/10 для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
- Максимальная рабочая скорость: 6000 об/мин
- Количество импульсов на оборот: 1200
- Диаметр вала: 10 мм
- Диаметр корпуса: 58 мм
- Присоединение: съемный кабельный вывод
- Защита: IP50
Форма выходного сигнала: BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Особенности:
- Датчик на основе оптического элемента и металлического диска
- Компактный корпус
- Защита IP50
Технические характеристики
| Параметр | Значение | ||
| Количество импульсов на оборот | 1200 | ||
| Максимальная рабочая скорость | 6000 об/мин | ||
| Форма выходной цепи | L, H | C, E, F | T |
| Потребление тока | ≤ 150 мА | ≤ 60 мА | ≤ 150 мА |
| Ток нагрузки | 20 мА | 30 мА | 20 мА |
| Напряжение лог. 1 | ≥ 2,5 В | Напряжение питания × 0,7 | |
| Напряжение лог. 0 | ≤ 0,5 В | ||
| Передний фронт/задний фронт | ≤ 100 нс | ≤ 1 мкс | ≤ 100 нс |
| Частота отклика | 150 кГц | ||
| Радиальная нагрузка | ≤ 30 Н | ||
| Осевая нагрузка | ≤ 20 Н | ||
| Начальный крутящий момент | ≤ 2×10-3 Н∙м | ||
| Максимальное допустимое ускорение | 1×104 рад/с² | ||
| Ударное ускорение | 1000 м/с² в течение 6 мс | ||
| Вибрационное ускорение | 1000 м/с², 10…200 Гц | ||
| Питание | =5 В ± 5% | =5 В, =5…30 В, =8…30 В | |
| Условия эксплуатации | 20…50°С ≤ 85%RH |
||
| Присоединение | Съемный кабельный вывод | ||
| Диаметр корпуса | 58 мм | ||
| Диаметр вала | 10 мм | ||
| Габаритные размеры | 58×73×71 мм | ||

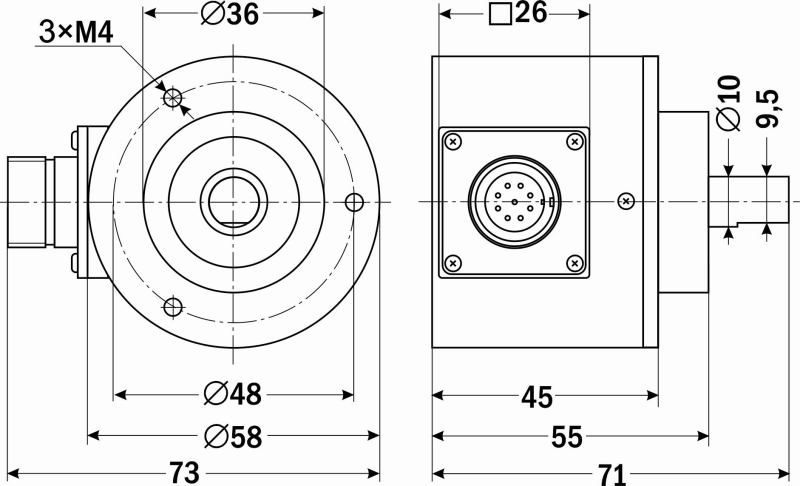

Габаритные размеры
