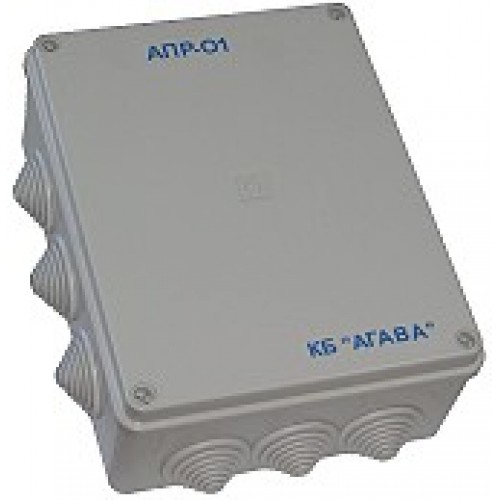

АПР пускатель реверсивный трехфазный

Name: АПР пускатель реверсивный трехфазный
Brand: АГАВА
SKU: 14288
Availability: InStock

Областью применения реверсивного пускателя АПР являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Блок трех фазного реверсивного пускателя предназначен для:

Обеспечения смены направления вращения асинхронных трехфазных двигателей, в том числе управления МЭО (механизм электрический однооборотный), построенных на основе трехфазных асинхронных двигателей;
Сопряжения выходов автоматики 220В с трехфазными асинхронными двигателями;
Питания одного измерителя-регулятора типа АДР, АДН.

Технические характеристики:

Параметр	Значение
Напряжение питания, В	170…270
Число фаз питания	3
Частота, Гц	50 (+-1%)
Ток потребления, А	0,02
Нагрузка силовая (380В, 3 фазы):
>> Коммутируемое напряжение. Ср.кв.знач, В	170…270
>> Минимальный коммутируемый ток по каждой фазе, А	0,2
>> Максимальный коммутируемый ток по каждой фазе, А	2
>> Максимальный импульсный ток(tимп=10мс), А	20
>> Ток утечки на выходе, мА	2.3
Напряжение изоляции между управляющими и коммутируемыми цепями, VAC	1500
Управление «ВПЕРЁД», «НАЗАД» при помощи сигналов 220В:
>> Напряжение, подаваемое на клеммы 1,2 разъёма Х2, В	220
>> Частота напряжения , подаваемая на клеммы 1,2 разъёма Х2, Гц	50
>> Ток, потребляемый по цепям клемм 1,2 разъёма Х2, В	220
Время задержки при переключении направления вращения, с	0,5

Принцип работы:

АПР поддерживает управление входным напряжением 220В переменного тока до 80мА частотой 50Гц.

Подключение производят к разъёму Х2. При этом нейтраль (N) подключают к контакту 3 разъёма Х2. К разъему Х3 нейтраль (N) не подключается.

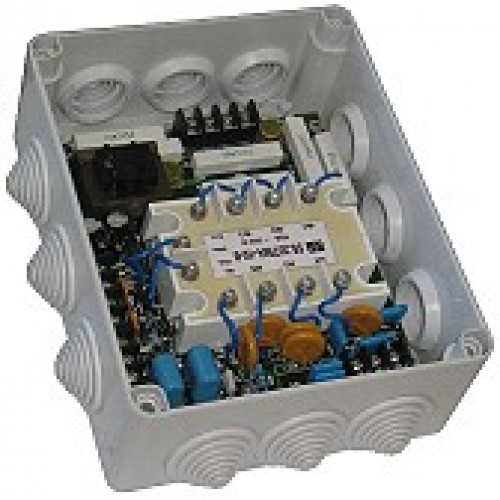

При появлении сигнала «ВПЕРЁД» и отсутствии сигнала «НАЗАД» происходит включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 2 и 3 разъёма Х4 соответственно.

А при появлении сигнала «НАЗАД» и отсутствии сигнала «ВПЕРЁД» происходит включе-ние трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 3 и 2 разъёма Х4 соответственно.

Таким образом, при сигнале «НАЗАД» происходит перекоммутация фаз B и C.
Каждая из фаз включается (и отключается) в момент перехода напряжения через «0 В». Это обеспечивает снижение помех при коммутации нагрузки.

При одновременном поступлении сигналов «ВПЕРЁД» и «НАЗАД» происходит отключение всех трёх фаз от нагрузки.
При смене направления вращения АПР выдерживает паузу 0,5 секунды для снижения пус-кового тока. Если же после отключения нагрузки происходит повторное включение без смены направления вращения, то пауза не выдерживается.

Подключение внешних цепей:
