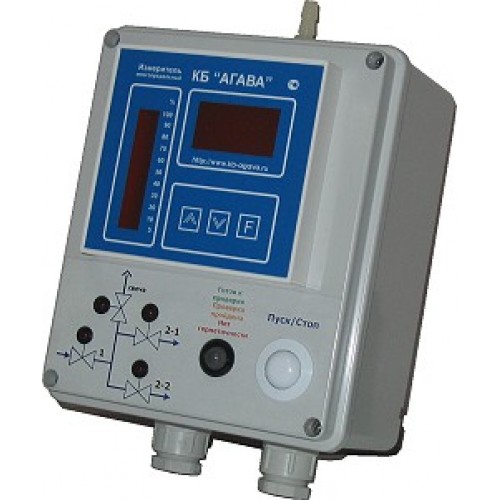

АКГ-01 автомат контроля герметичности

Автомат контроля герметичности АКГ-01 предназначен для контроля герметичности автоматических газовых клапанов.

АКГ блокирует управление отсекающими клапанами горелки, если при проверке обнаружены утечки превышающие норму.

АКГ проверяет герметичность двух отсекающих клапанов перед каждым пуском горелки.

Отличительные особенности автомата контроля герметичности:

• Встроенный измеритель избыточного давления АДН
• Подробная индикация состояния клапанов и режима работы
• Возможность контроля герметичности газовой арматуры котлов с двумя или с одной горелкой
• Возможность настройки всех параметров алгоритма контроля герметичности
• При работающей горелке встроенный измеритель показывает давление ГРУ (после первого клапана — отсекателя)
• Корпус из ударопрочного термопластика.

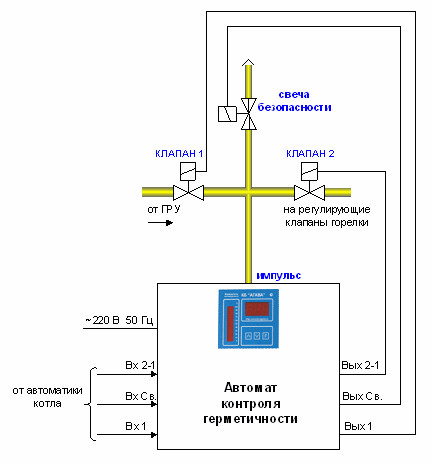

Схема подключения АКГ для одногорелочного котла:

Варианты исполнения:

Краткие технические характеристики автомата контроля герметичности:

• Напряжение питания 187..244 В
• Частота 49..51 Гц
• Максимальный ток через контакты реле 2 А
• Минимальный ток через контакты реле 0,025 А
• Степень защиты IP41 по ГОСТ 14254-80
• Температурный диапазон +5 .. +50 °С
• Габаритные размеры 140x225x98 мм
