Описание

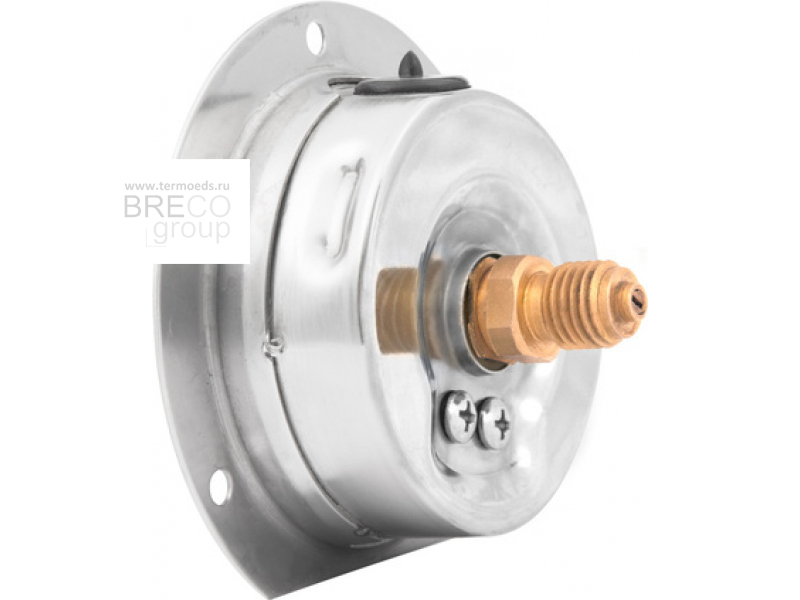

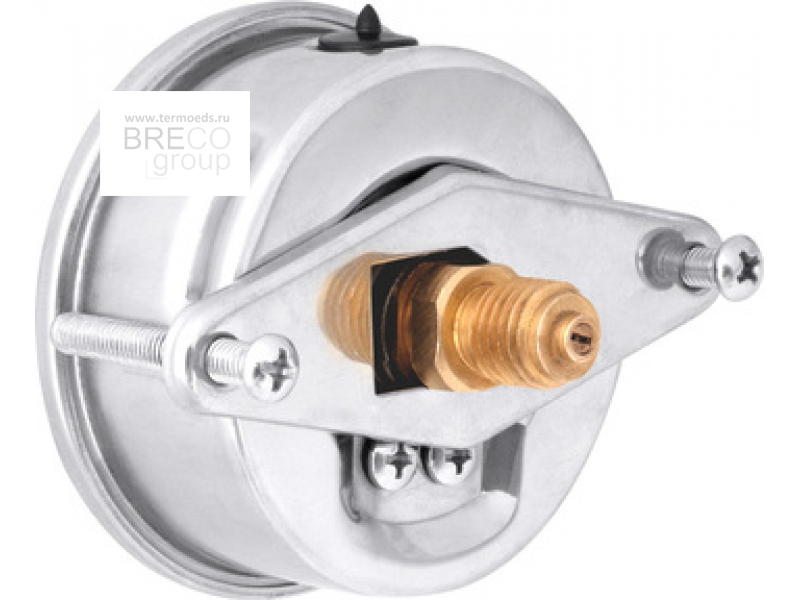

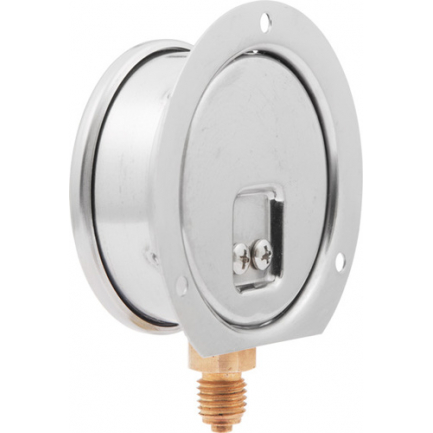

Промышленный виброустойчивый мановакууметр ТМВ-310 выполнен в корпусе из нержавеющей стали. Применяется ТМВ 310 для измерения давления-разрежения неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления.
Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP65.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Манометр с глицерином может эксплуатироваться при температуре окружающей среды до −20 °C, а при наполнении силиконом — до −60 °C.
Область применения ТМВ310: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
Диаметр корпуса
63мм
Класс точности
1,5
Диапазон показаний давлений
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда:
−20…+60 °C (глицерин ПК-94)
−60…+60 °C (силикон АК-50)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением)
Корпус
IP65, нержавеющая сталь
Кольцо
Нержавеющая сталь, завальцованное
Чувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав
Присоединение
Радиальное, Осевое
Резьба присоединения
G¼, M12×1,5
Марка стали
Корпус, кольцо — 08Х18Н10
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
