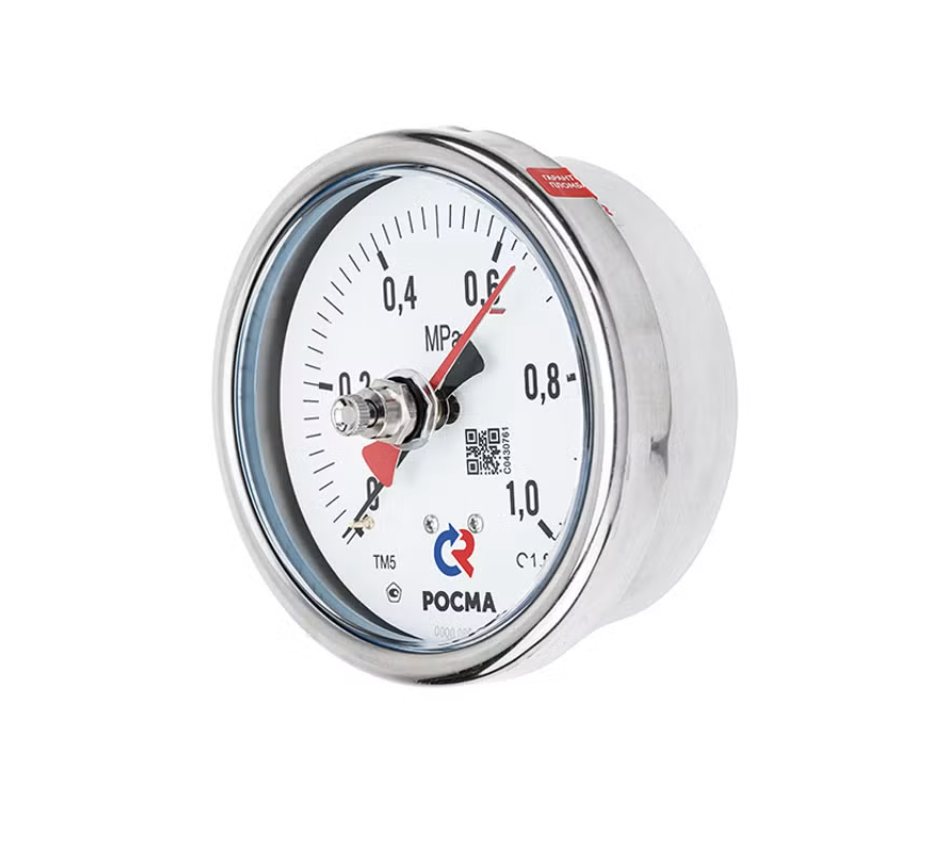

Манометры виб­ро­ус­той­чи­вые

Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.

Область применения:

теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

50, 63, 100, 150, 160*
* — под заказ

** — только для радиальных Ø63
*** — только для радиального исполнения

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−50…+150 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−50…+150 (с заполнением силиконом ПМС-50)

IP65, нержавеющая сталь 08Х18Н10
Опция: IP66 (Ø100, 150, 160)

Нержавеющая сталь 08Х18Н10
Ø63 —  байонетное (опция)
Ø50, 63 — завальцованное
Ø100, 150, 160 — байонетное

Медный сплав

Алюминий, шкала черная на белом фоне

Органическое

Минеральное многослойное безопасное (триплекс) — для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160

Медный сплав

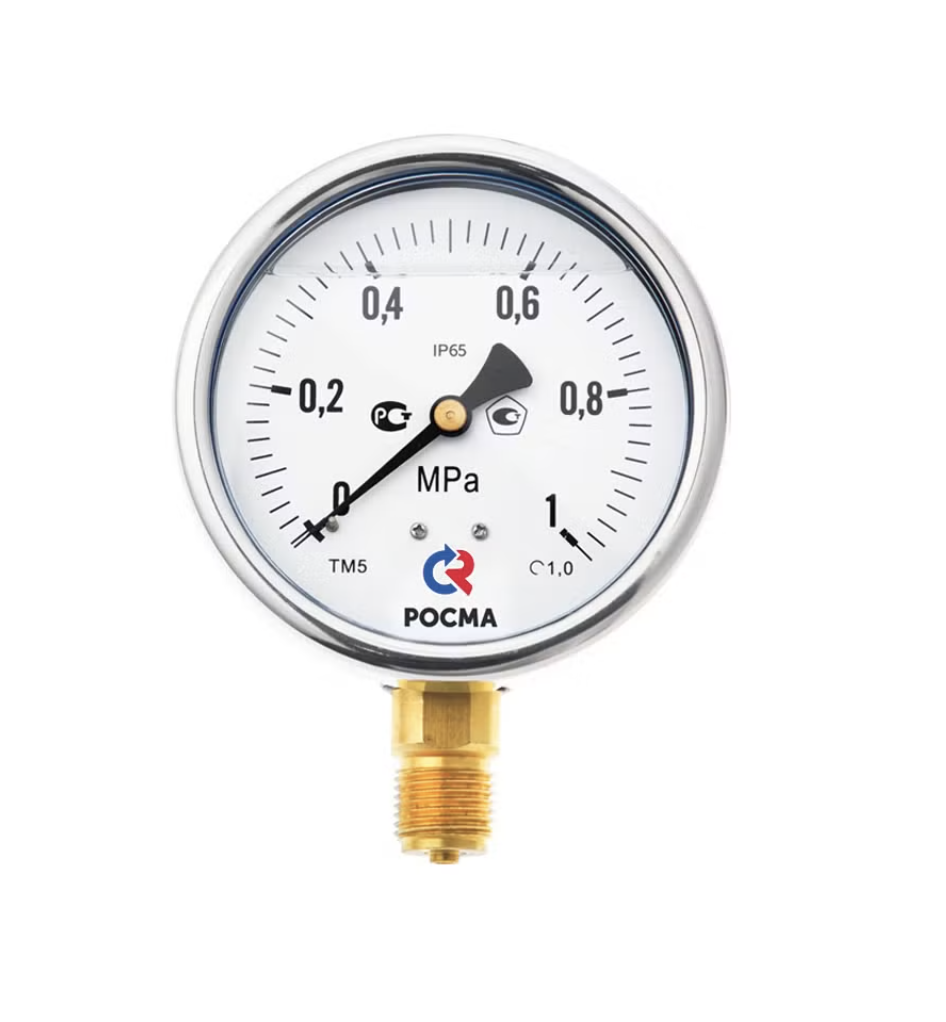

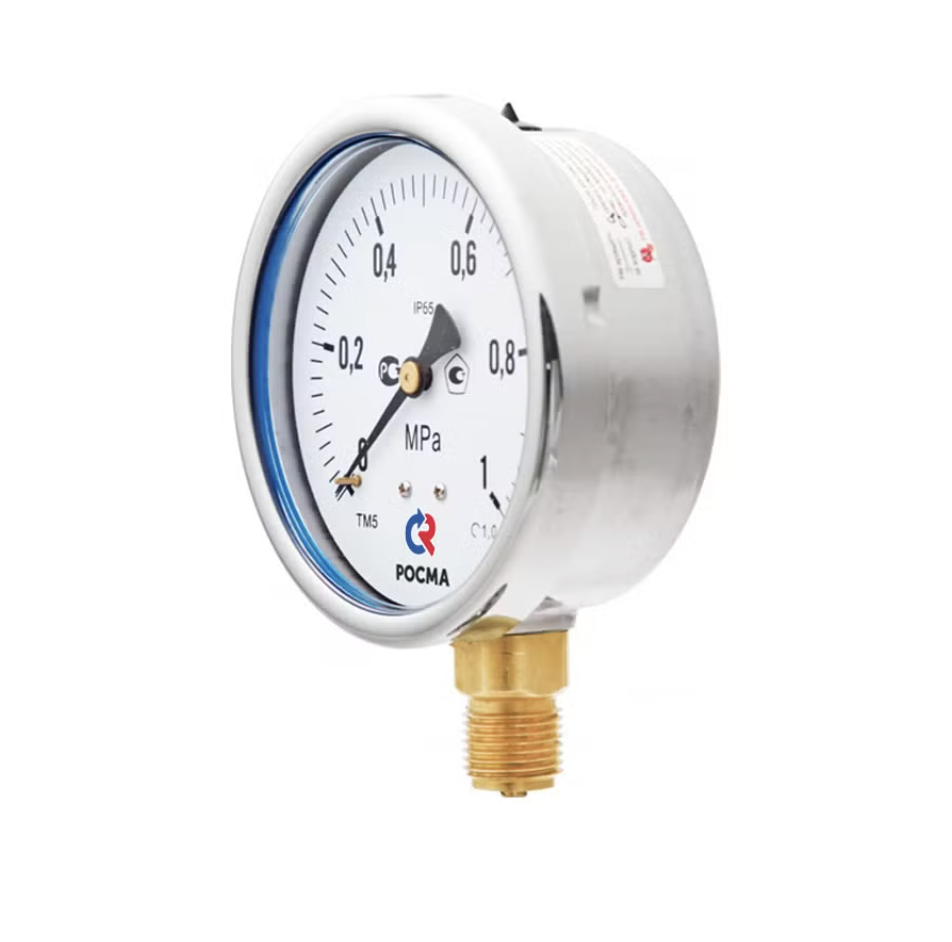

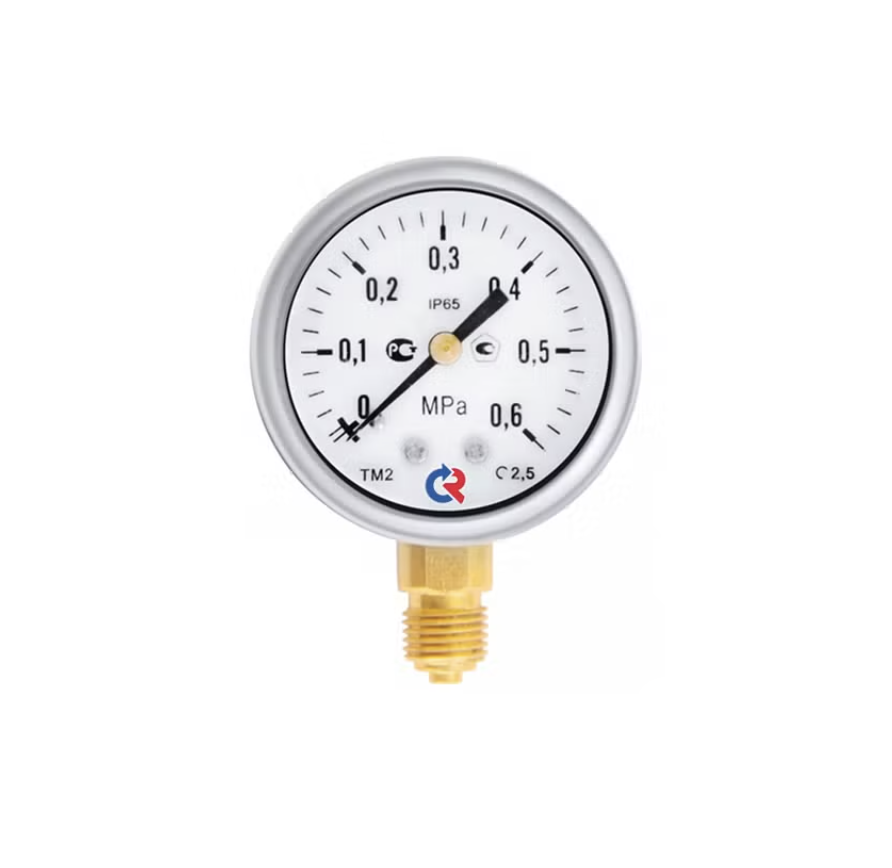

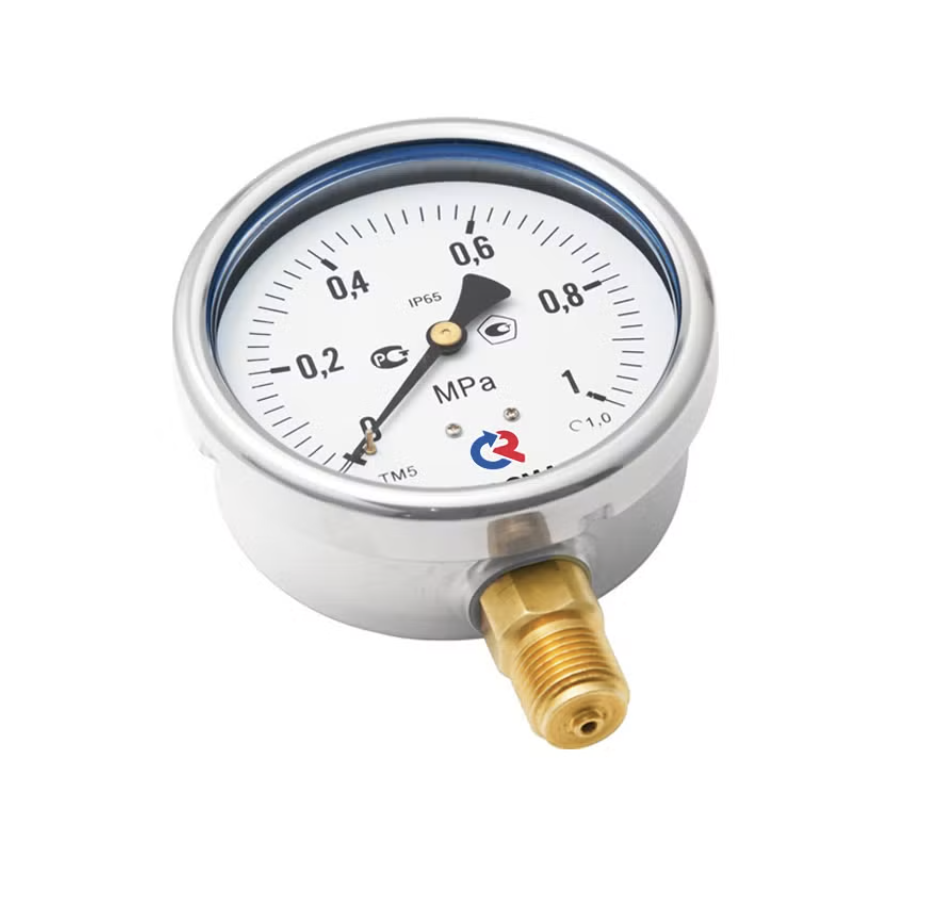

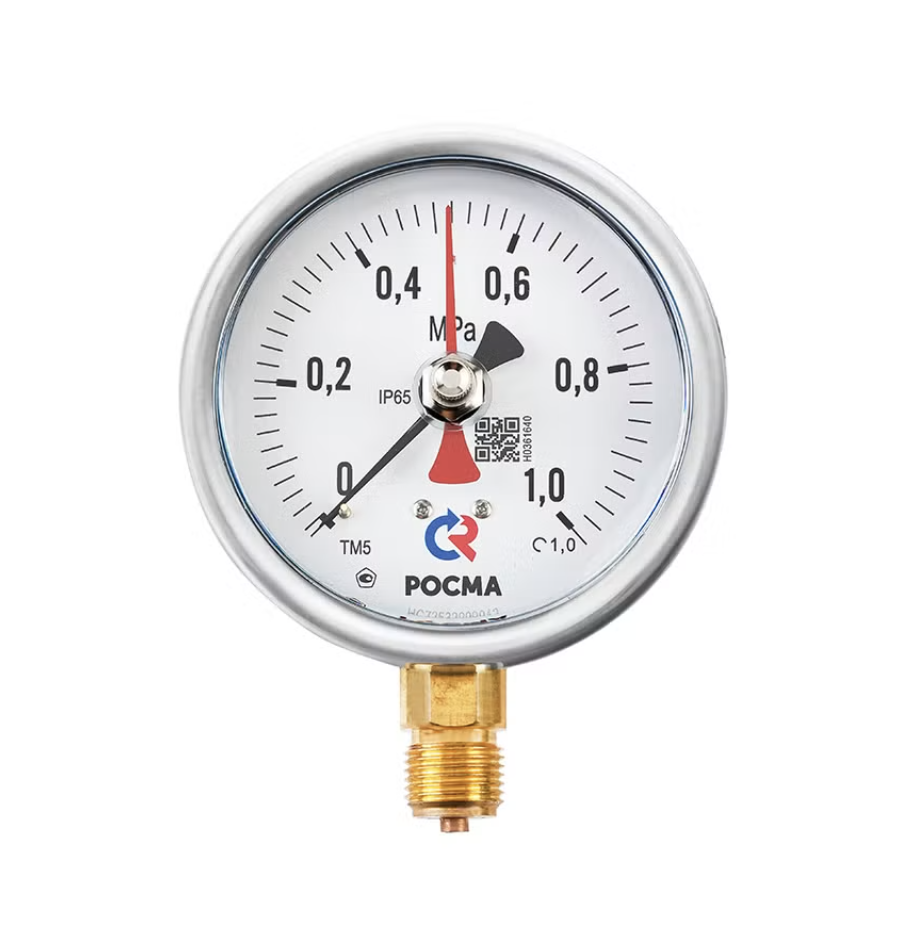

Радиальное — Ø50, 63, 100, 150, 160

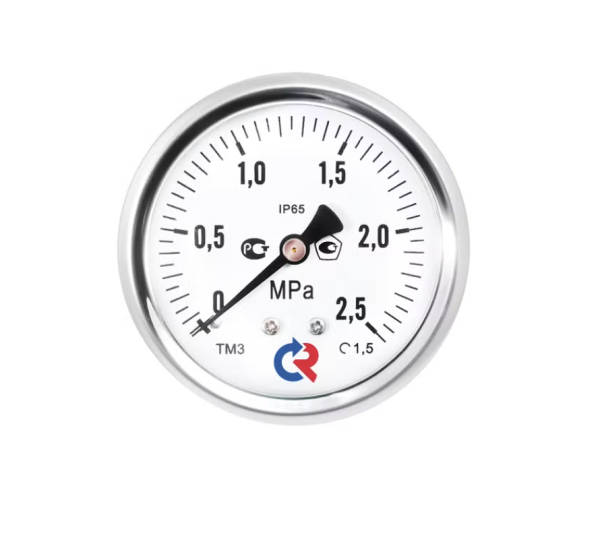

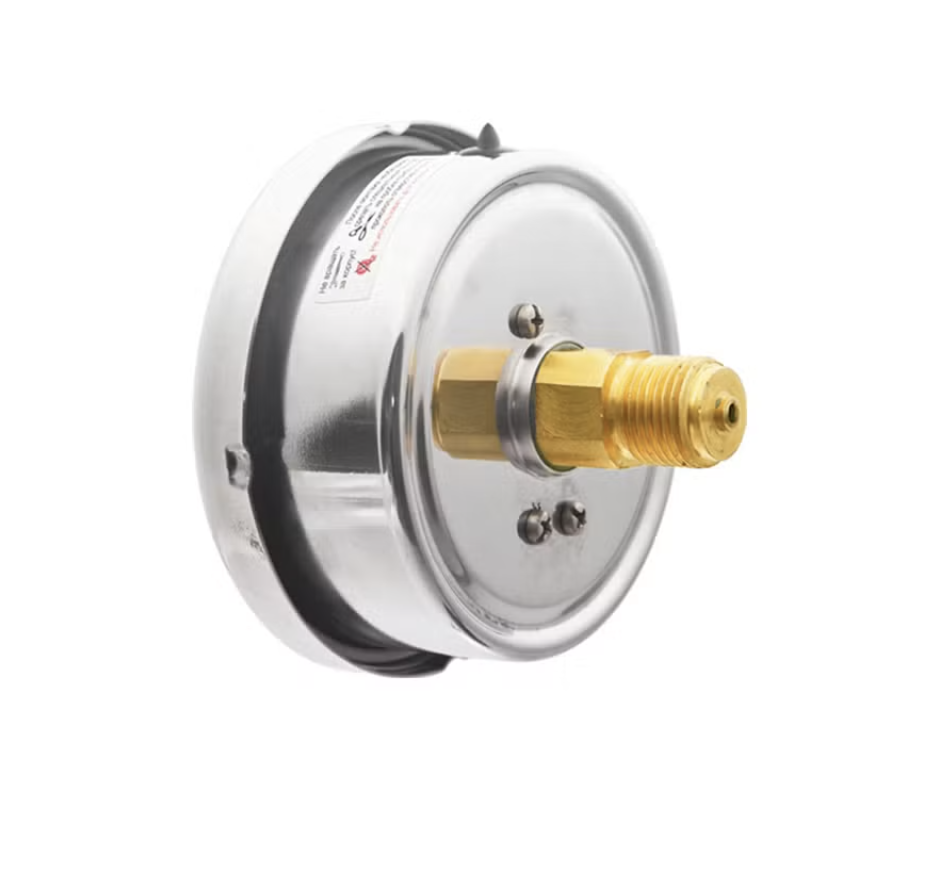

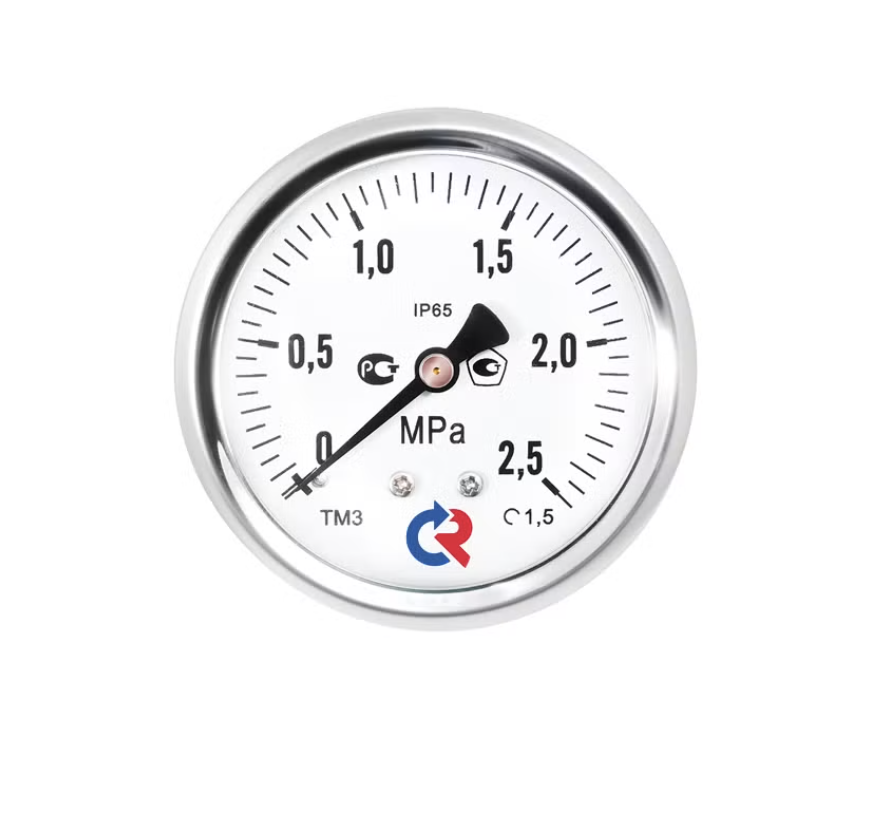

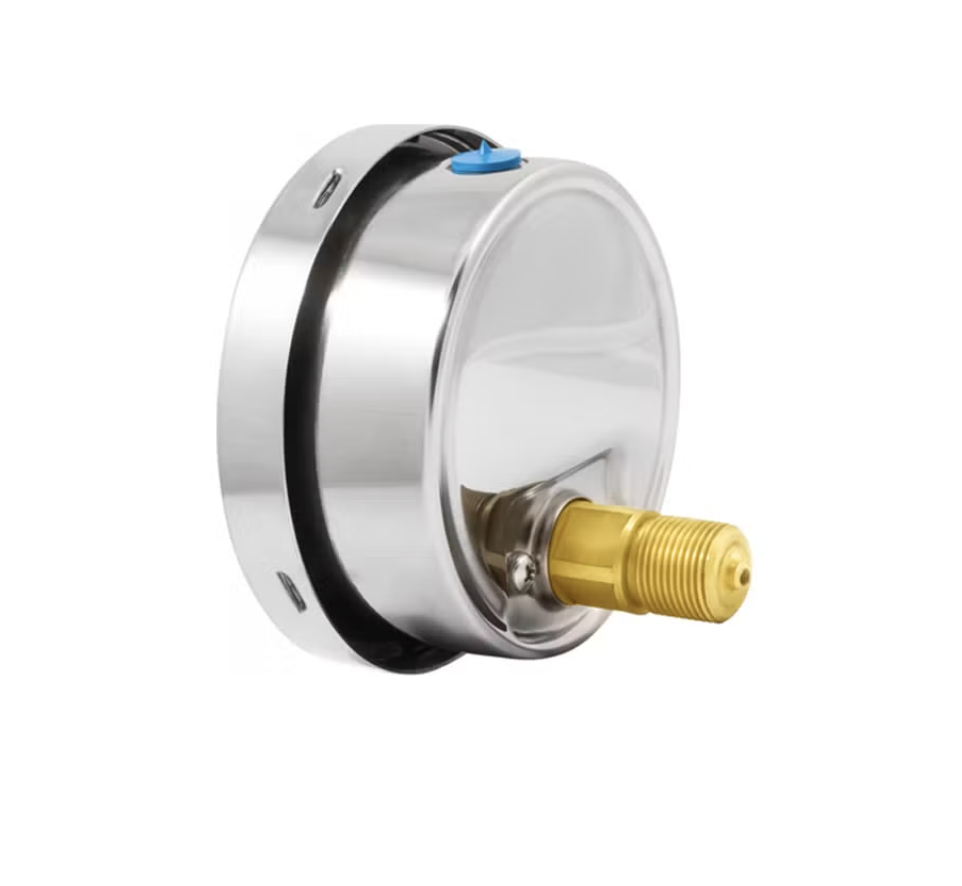

Осевое — Ø50, 63 (кроме 100 МПа), 100

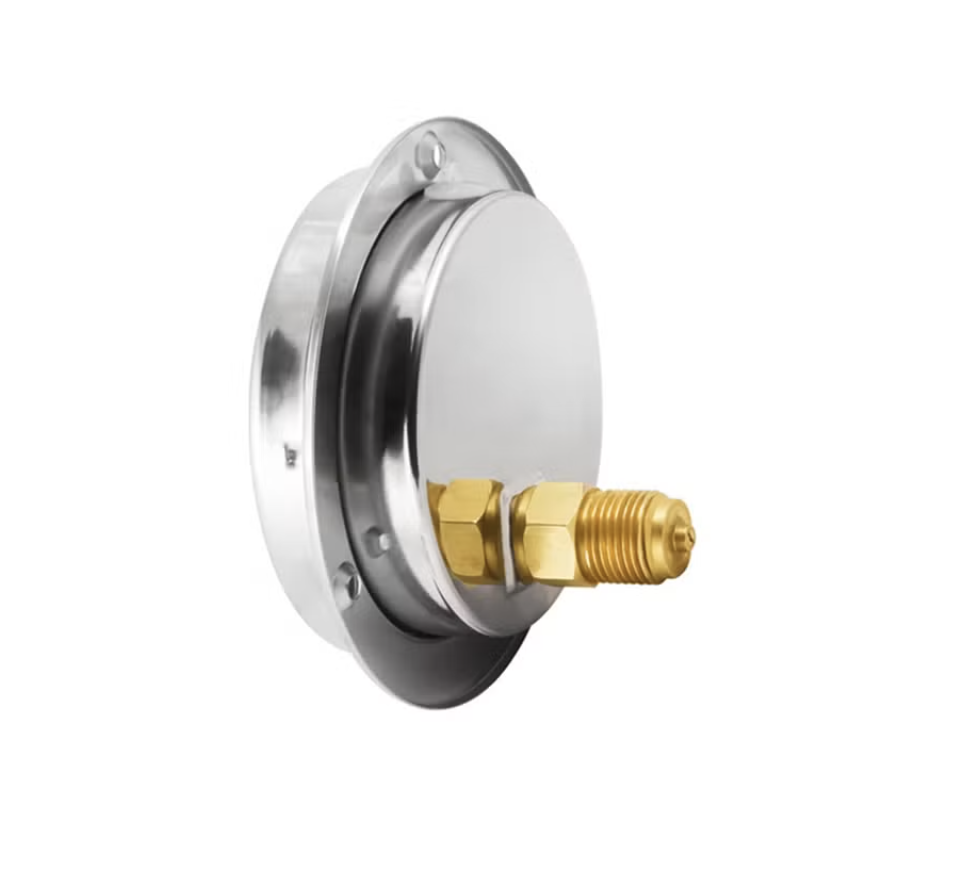

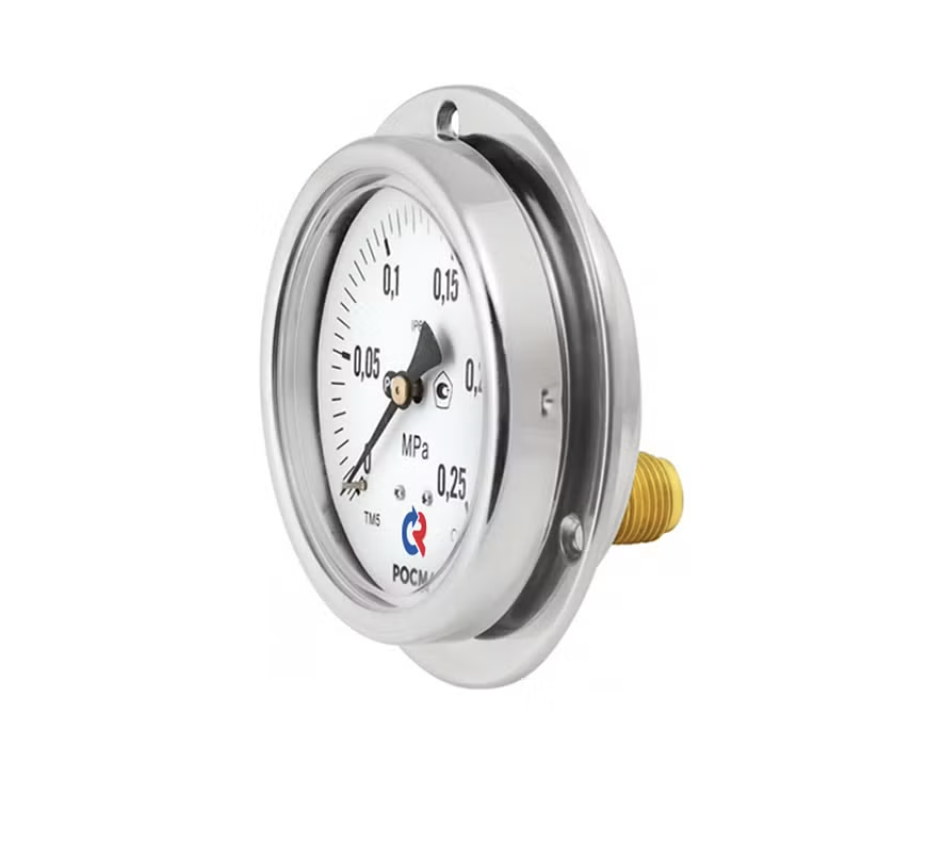

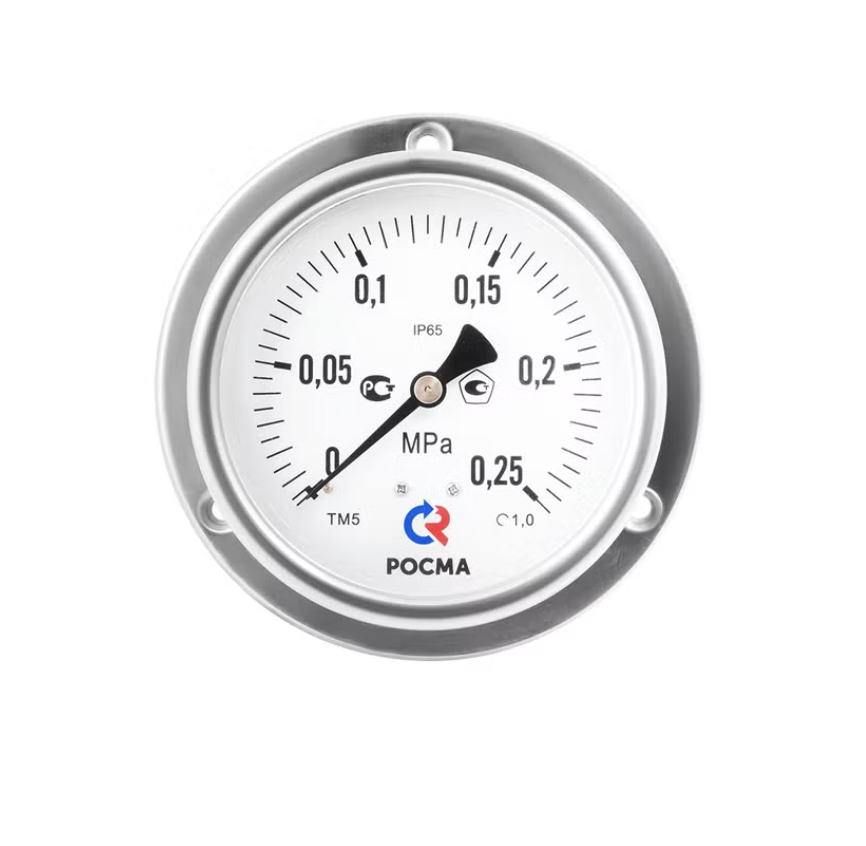

Эксцентрическое — Ø100,150,160

**** — под заказ другие резьбы

2 года

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
