Описание
Клапан соленоидный трехходовой 3/2 переключающий прямого действия с поршнем AR-YCWS6 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Переключающий клапан
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения:

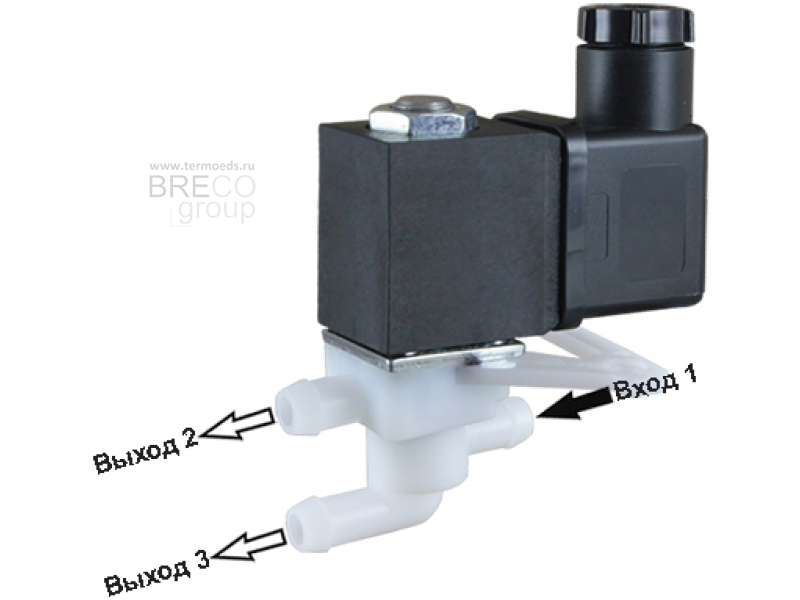

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 3. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 2.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: полиацеталь Уплотнения: силикон |
| Температура рабочей среды | −10...80°С |
| Рабочее давление | 0...0,05 MПa |
| Диаметр условного прохода | 5 мм |
| Присоединение | 3 штуцера ∅ 8,5 мм |
| Катушки | SA11B; IP65 |
| Питание* | =24 В, =12 В |
| Мощность | 9 ВА (AC), 6 Вт (DC) |
* Работа клапана с катушками на другие напряжения не гарантируется. Установка катушек с другим напряжением возможна только под ответственность заказчика.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCWS6 CLQ | 5 | 0,27 | 3 штуцера ∅ 8,5 мм | 0 | 0,05 | SA11B | 0,12 |
| Габаритные размеры |
 |
