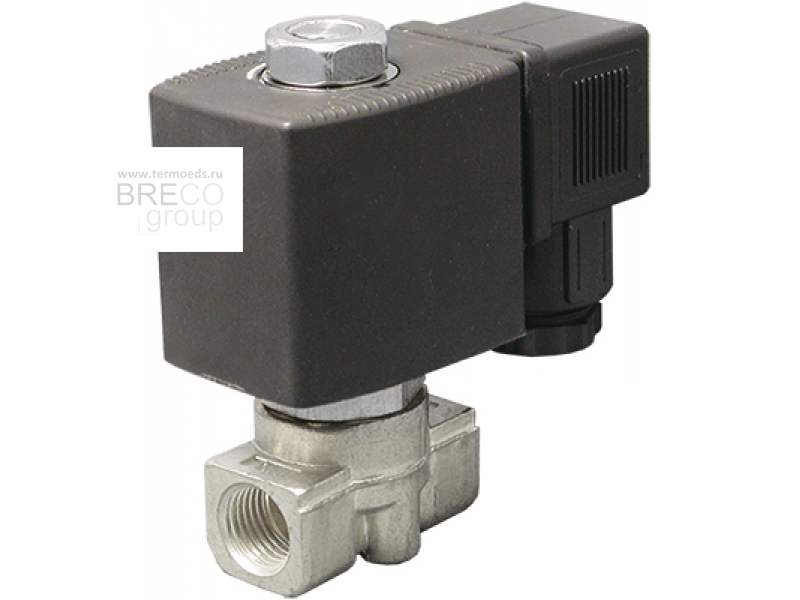

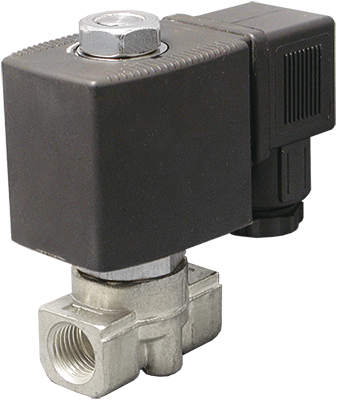

Соленоидный клапан (электромагнитный) AR-YCSM31
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, масла, бензин, слабые кислоты
- Температура рабочей среды: −10…120°С (VITON), −20…180°С (PTFE)
- Рабочее давление: 0…0,3–1,6 МПа
- Диаметр условного прохода: 1,6…5 мм
- Материал корпуса: латунь, нержавеющая сталь
- Материал уплотнения: VITON, PTFE
- Присоединение: резьбовое G⅛»…G⅜»
Цена: по запросу
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Универсальный клапан на наибольшее количество сред
- Возможность срабатывания при нулевом давлении
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, масла, бензин, слабые кислоты | |
| Материал корпуса и уплотнения | Нержавеющая сталь с PTFE или латунь с VITON | |
| Температура рабочей среды | VITON | −10…120°С |
| PTFE | −20…180°С | |
| Рабочее давление | 0…0,3–1,6 МПа | |
| Диаметр условного прохода | 1,6…5 мм | |
| Присоединение | Резьбовое G⅛»…G⅜» | |
| Катушка | S91H, ASE11B, SB543, IP65 | |
| Питание | ~220 В, ~110 В*, ~24 В* =24 В, =12 В |
|
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) ASE11B: 4,5 ВА (AC), 8 Вт (DC) SB543: 23 ВА (AC), 13 Вт (DC) |
|
* Кроме ASE11B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-YCSM31161 GYZ | 1,6 | 0,09 | ⅛» | 0 | 1,6 | 390 | S91H, ASE11B, SB543 |
| AR-YCSM31251 GYZ | 2,5 | 0,15 | 1,2 | ||||
| AR-YCSM31301 GYZ | 3 | 0,26 | 1 | ||||
| AR-YCSM31252 GYZ | 2,5 | 0,15 | ¼» | 1,2 | |||
| AR-YCSM31302 GYZ | 3 | 0,26 | 1 | ||||
| AR-YCSM31352 GYZ | 3,5 | 0,29 | 0,8 | ||||
| AR-YCSM31402 GYZ | 4 | 0,43 | 0,6 | ||||
| AR-YCSM31452 GYZ | 4,5 | 0,52 | 0,4 | ||||
| AR-YCSM31403 GYZ | 4 | 0,43 | ⅜» | 0,6 | |||
| AR-YCSM31453 GYZ | 4,5 | 0,52 | 0,4 | ||||
| AR-YCSM31503 GYZ | 5 | 0,61 | 0,3 |

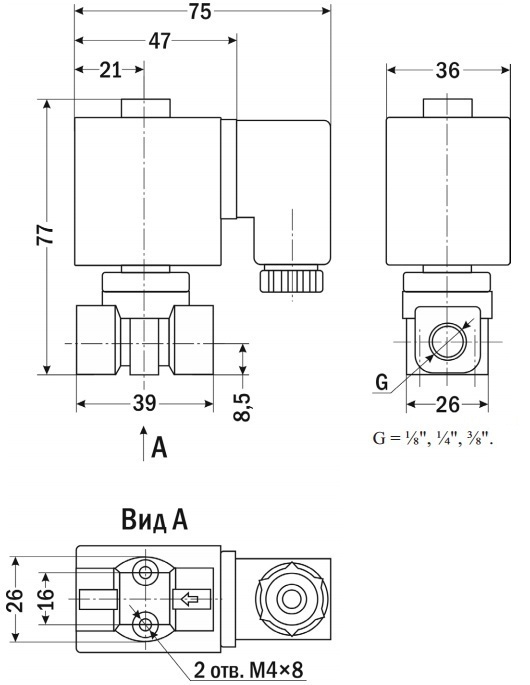

| Габаритные размеры |
 |
| Вариант |
AR-YCSM31161 GYZ ,AR-YCSM31251 GYZ ,AR-YCSM31301 GYZ ,AR-YCSM31252 GYZ ,AR-YCSM31302 GYZ ,AR-YCSM31352 GYZ ,AR-YCSM31402 GYZ ,AR-YCSM31452 GYZ ,AR-YCSM31403 GYZ ,AR-YCSM31453 GYZ ,AR-YCSM31503 GYZ |
|---|
