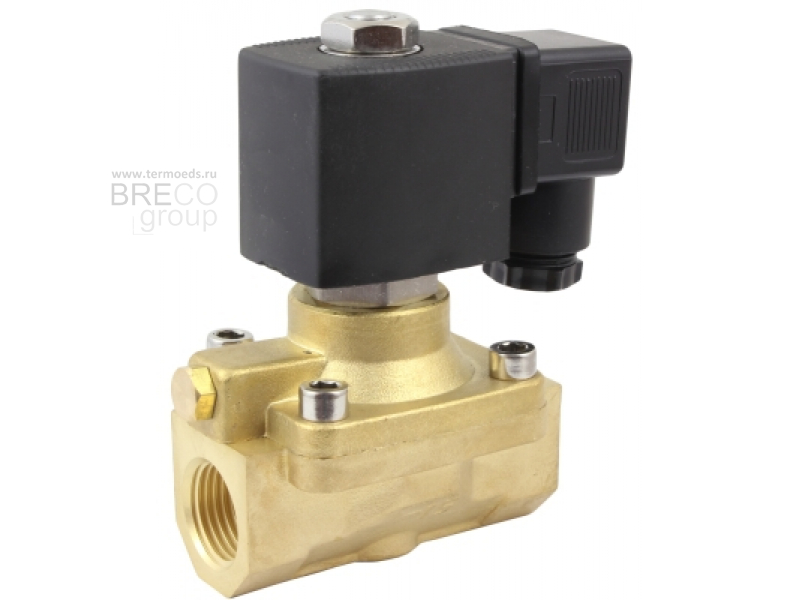

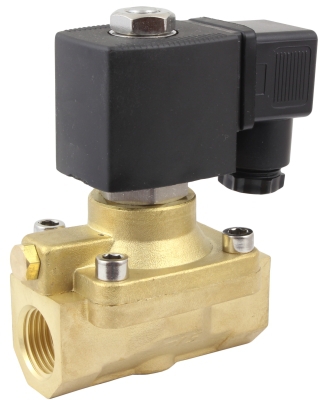

Соленоидный клапан (электромагнитный) AR-YCH11

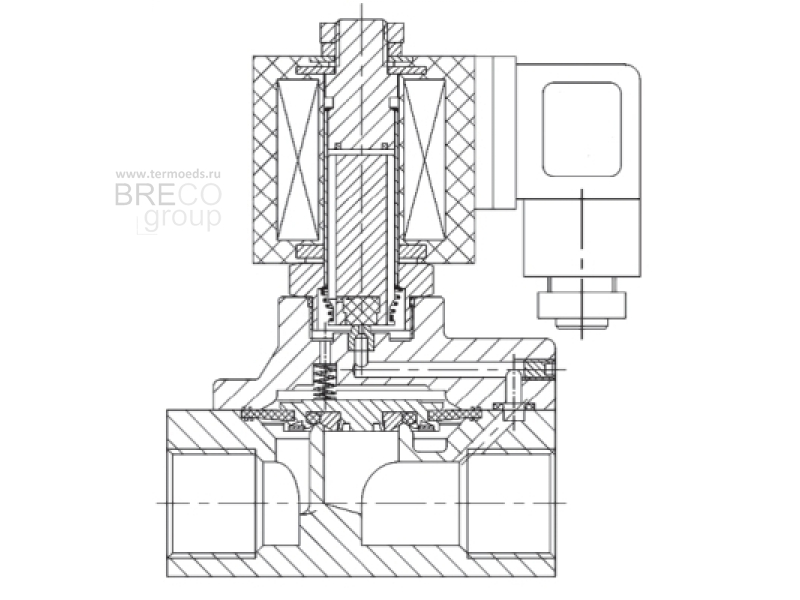

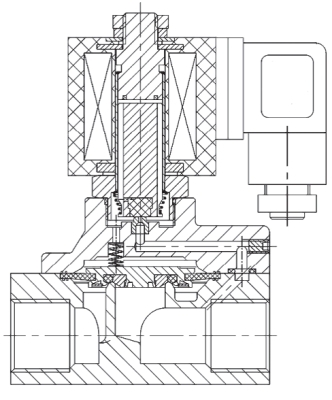

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0,03…5 МПа
  • Диаметр условного прохода: 15 мм
  • Материал корпуса: латунь
  • Материал уплотнения: VITON (PARKER)
  • Присоединение: резьбовое G⅜»…G½»

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCH11 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Работа при высоком давлении до 5 МПа
  • Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса Латунь
Уплотнения VITON (PARKER)
Температура рабочей среды −10…120°С
Рабочее давление 0,03…5 МПа
Диаметр условного прохода 15 мм
Присоединение Резьбовое G⅜»…G¾»»
Катушка S91H, ASE11B, SB543, IP65
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)
SB543: 23 ВА (AC), 13 Вт (DC)

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-YCH1112 GBV 15 3,8 ⅜» 0,03 5 S91H, ASE11B, SB543 0,9
AR-YCH1115 GBV ½»
AR-YCH1120 GBV ¾»

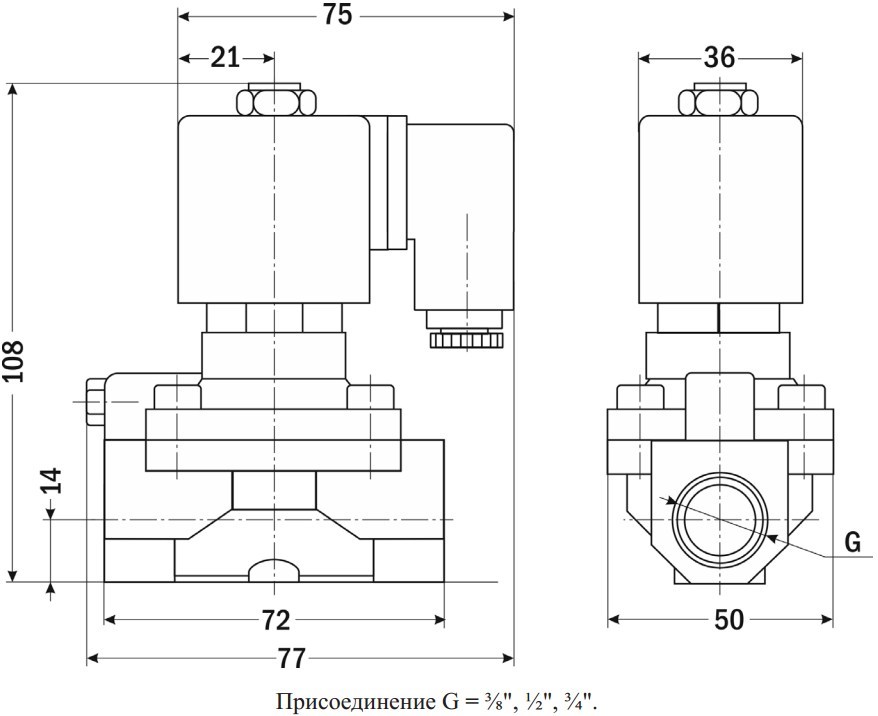

Габаритные размеры
Вариант

AR-YCH1112 GBV

,

AR-YCH1115 GBV

,

AR-YCH1120 GBV
