Описание

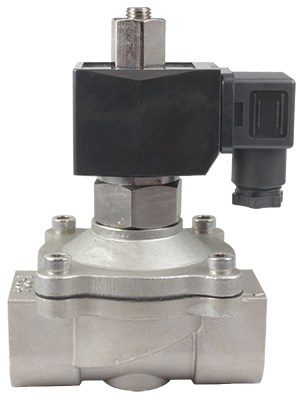

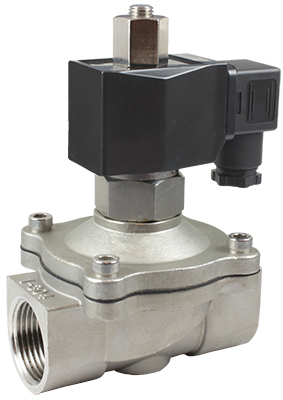

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2K12 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Cрабатывание при нулевом давлении
- Долгий срок службы
Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь, нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −20...150°С |
| Рабочее давление | 0...1 МПа (для воздуха и инертных газов), 0...0,7 МПа (для остальных сред) |
| Диаметр условного прохода | 16...50 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Катушка | AS01 (AC), AS02 (DC), (S51H, SB474, SB282); IP65 (Ду=16...25 мм) AS03, (SD01, SB545); IP65 (Ду=35...50 мм) |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | AS01: 26 ВА (АС) AS02: 30 Вт (DC) AS03: 28 ВА (АС), 38 Вт (DC) S51H: 40 ВА (АС), 30 Вт (DC) SB474: 28 ВА (АС), 20 Вт (DC) SB282: 24 ВА (AC), 17 Вт (DC) SD01: 35 ВА (АС), 30 Вт (DC) SB545: 15 ВА (AC), 18 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг | |
| латунь | сталь | |||||||
| AR-2K12-10 GYV | 16 | 4,1 | ⅜" | 0,0 | 0,7 (1,0)* | AS01 (AC), AS02 (DC), (S51H, SB474, SB282) | 0,89 | 0,87 |
| AR-2K12-15 GYV | ½" | 0,84 | 0,83 | |||||
| AR-2K12-20 GYV | 20 | 6,5 | ¾" | 0,91 | 0,96 | |||
| AR-2K12-25 GYV | 25 | 10,2 | 1" | 1,28 | 1,48 | |||
| AR-2K12-35 GYV | 35 | 20,5 | 1¼" | AS03, (SD01, SB545) | 2,37 | 2,8 | ||
| AR-2K12-40 GYV | 40 | 24,7 | 1½" | 2,53 | 2,8 | |||
| AR-2K12-50 GYV | 50 | 41 | 2" | 3,93 | 4,26 | |||
* Max рабочее давление клапана: для воздуха и инертных газов – 1,0 МПа, для остальных сред – 0,7 МПа
| Габаритные размеры |
 |
| Ду = 16...25 мм |
 |
| Ду = 35...50 мм |
| Размер, мм | AR-2K12 | |||||||||||||
| -10 | -15 | -20 | -25 | -35 | -40 | -50 | ||||||||
| GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | |
| A | 128 | 128 | 128 | 129 | 134 | 137 | 140 | 148 | 173 | 169,5 | 182 | 177,5 | 200 | 198,5 |
| B | 57 | 56 | 57 | 56,5 | 57 | 56 | 74 | 77 | 86 | 85,5 | 86 | 93 | 116 | 122 |
| C | 66 | 68 | 66 | 67 | 70,5 | 74 | 99 | 98 | 126 | 116 | 124 | 122 | 164 | 166 |
| D | 14 | 14 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 23,5 | 26 | 27,5 | 34 | 33 |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" | |||||||
