Описание
● Фильтры уменьшают уровень кондуктивных помех, поступающих от преобразователя частоты в питающую сеть
● Фильтры обладают превосходными характеристиками подавления помех в диапазоне 150 кГц ~ 30 МГц (категория С2 для промышленных применений)
● Клеммы для подключения проводов имеют компактную эргономическую конструкцию
● Повышение надежности всей системы преобразователя частоты в целом
Технические данные
Номинальное напряжение: 440 В AC Рабочая частота:50 Гц Номинальный ток:5 A – 250 А Диапазон температур: - 25°C – 100°C
Конструкция соответствует стандартам IEC/EN 60939, UL1283
Испытаны на напряжение:
Фаза-Земля 2100 В DC /2 сек Фаза-Фаза
2100 В DC /2 сек Диапазон рабочих частот: 150 кГц – 30 МГц
ЭМС-фильтры
Преобразователи частоты создают электромагнитные помехи в питающей сети, к которой они подключены. Электромагнитные (кондуктивные) помехи влияют на работу чувствительного электронного оборудования, которое питается от той же сети электропитания. Для некоторых применений уровень электромагнитных помех от ПЧ может быть важным параметром (например, если рядом с ПЧ установлены внешние контроллеры, сканеры, устройства электронных защит и т.д.).

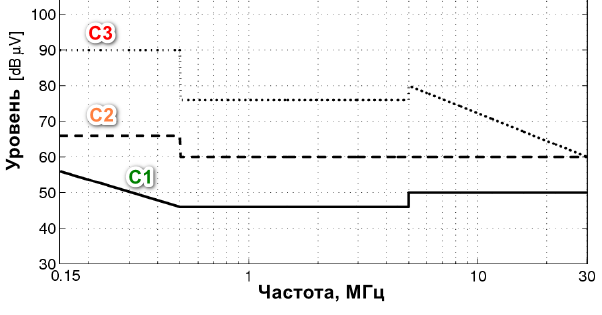

По стандарту все преобразователи частоты разделяются на категории по уровню создаваемых помех: от С3 до С1, где устройства с категорией С1 создают минимальные помехи:
Продукция INNOVERT соответствует двум категориям, которые также условно привязаны к месту установки:
С3 – «промышленные зоны», т.е. производственные площадки, цеха и пр. Категории С3 изначально соответствует серия IPD, IPD-VR, IMD_E.
С2 – «жилые зоны», в т.ч. офисные помещения, торгово-развлекательные центры. Категории С2 соответствуют все серии трехфазных ПЧ при условии совместного использования с ЭМС-фильтрами серии RFI4C.
| Модель ЭMC-фильтра | Ток ЭМС-фильтра, А | Мощность ПЧ, кВт (~ 380 В) | Входной ток ПЧ, А |
| RFI4C5N33 | 5 | 0,75-2.2 | 3,7-7 |
| RFI4C10N33 | 10 | 3.0-4.0 | 7,6-10,7 |
| RFI4C20N33 | 20 | 5.5-7.5 | 15-21,2 |
| RFI4C40N33 | 40 | 11.0-15.0 | 26-35 |
| RFI4C55N33 | 55 | 18.5-22.0 | 38-48 |
| RFI4C65N33 | 65 | 30 | 50-62 |
| RFI4C80N33 | 80 | 37 | 67-76 |
| RFI4C100N33 | 100 | 45 | 82-92 |
| RFI4C150N33 | 150 | 55 | 105-113 |
| RFI4C200N33 | 200 | 75-90 | 140-180 |
| RFI4C250N33 | 250 | 110-132 | 210-214 |
Типовые применения для ЭМС-фильтров
Приводы 3х фазных двигателей с регулируемой частотой вращения, сервоприводы, преобразователи частоты и конвертеры
Устройства для преобразования энергии, такие как машины и автоматическое оборудование
Оборудование для вентиляции и кондиционирования (HVAC), лифты, источники питания, источники бесперебойного питания (ИБП), машины для литья под давлением
Ветрогенераторы, солнечные инверторы и насосы, гибридные инверторы, другие типы инвертеров «зеленой» (альтернативной) энергетики
Соответствие ЭМС-фильтров и преобразователей частоты
| Параметры преобразователя частоты | Тип фильтра | Номинальный ток фильтра | |
| Диапазон мощностей | Номинальное напряжение | Входной ЭМС-фильтр | |
| 0,75 – 2,2 кВт | 440 В AC | RFI4C5N33 | 5A |
| 3 – 4 кВт | RFI4C10N33 | 10A | |
| 5,5 – 7,5 кВт | RFI4C20N33 | 20A | |
| 11 – 15 кВт | RFI4C40N33 | 40A | |
| 18,5 – 22 кВт | RFI4C55N33 | 55A | |
| 30 кВт | RFI4C65N33 | 65А | |
| 37 кВт | RFI4C80N33 | 80А | |
| 45 кВт | RFI4C100N33 | 100 А | |
| 55 кВт | RFI4C150N33 | 150 А | |
| 75 – 90 кВт | RFI4C200N33 | 200 А | |
| 110 – 132 кВт | RFI4C250N33 | 250 А | |
Габаритные размеры ЭМС-фильтров
Характеристики входного/выходного разъема ЭМС-фильтра
