Описание

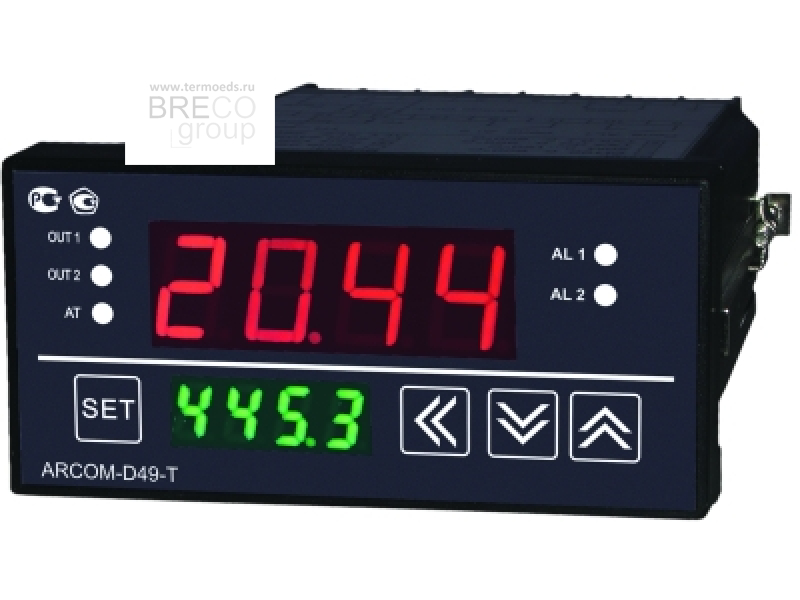

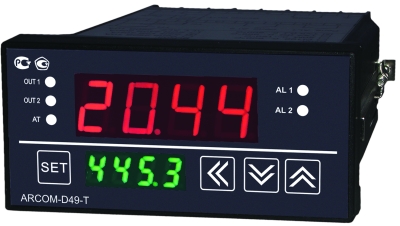

Прибор для измерения и регулирования температуры
- Диапазон температуры: −200…1370°C
- Погрешность: ±0,5%
- Вход: ХА(К), ХК(L), Cu50, Pt100
- Выход: реле ~2 А, 250 В (базовое исполнение), управление твердотельным реле =6...24 В, 30 мА (опция), управление симистором ~220 В, 50 мА (опция), управление оптотранзистором =50 В, 200 мА (опция); 2 дополнительных аварийных реле ~5 А, 250 В
- Количество шагов программы: 32
- Индикатор: 4-разрядный светодиодный
- Монтаж: в щит
- Госреестр № 38232-08
Особенности:
- Применяются для управления нагревателями
- Настройка прибора осуществляется посредством кнопок управления на лицевой панели
Технические характеристики
| Параметр | Значение | |
| Входные сигналы | Термопары | ТХА (K): 0...1370°С ТХК (L): 0...750°С |
| Термосопротивления | Pt100: −200...650°С Cu50: −50...150°С | |
| Погрешность | ±0,5% | |
| Способ управления | ПИД (с автонастройкой) и позиционный (ON/OFF) | |
| Выходные сигналы | Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА, SCR – управление симистором ~220 В, 50 мА, K – управление оптотранзистором =50 В, 200 мА 2 дополнительных аварийных реле ~5 А, 250 В при cos φ = 1 | |
| Потребляемая мощность | ≤ 4 ВА | |
| Питание | ≅100…240 В, 50...60 Гц | |
| Условия эксплуатации | Температура | 5…50°С |
| Влажность | 45…85%RH | |
| Габаритные размеры | 48×96×111 мм | |
| Габаритные размеры врезного отверстия | 44×91 мм | |

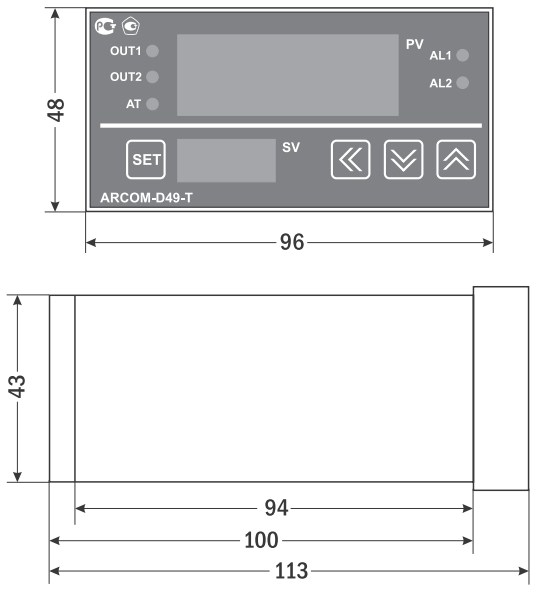

Габаритные размеры
Купить программный ПИД-регулятор в Перми можно в компании "Брико Автоматик".
