Описание
Модели:
- EI-P7012-010H
- EI-P7012-015H
- EI-P7012-020H
- EI-P7012-025H
- EI-P7012-030H
- EI-P7012-040H
- EI-P7012-050H

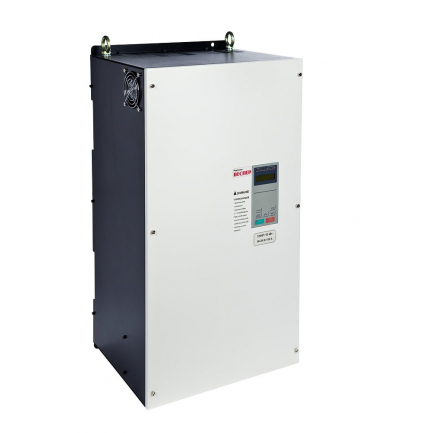

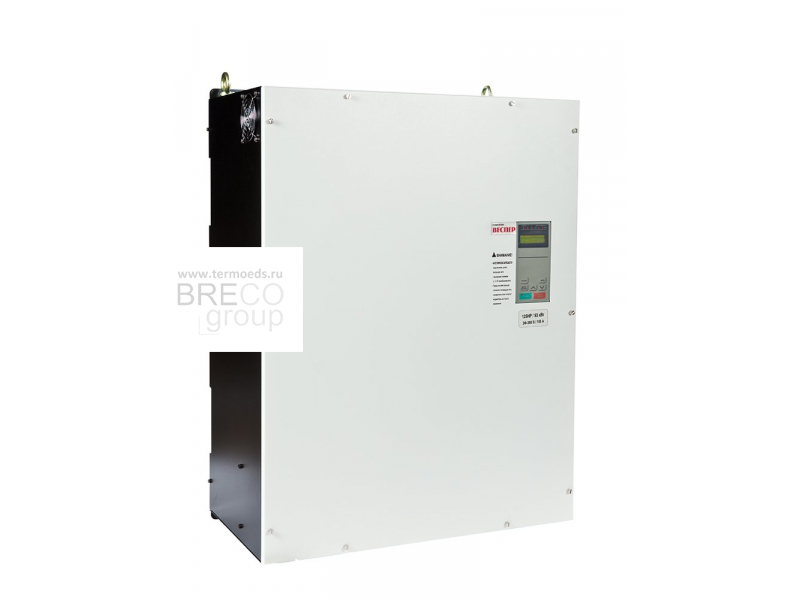

EI-P7012 является трехфазным частотным преобразователем скалярного типа, спроектированным для технических систем, функционирующих с избыточным давлением или переменным расходом жидкости или газа. Благодаря простоте и специфике EI-P7012 широко используются в системах управления механизмами, работающими с жидкими и газообразными средами (насосы, вентиляторы и пр.) в нефтяной, газовой промышленности, системах тепло и водоснабжения, очистных станциях и т.п.
Технические характеристики
- Диапазон мощностей 7,5 кВт - 370 кВт.
- Возможность управления группой электродвигателей от одного преобразователя.
- Встроенный ПИД-регулятор. Управление по вольт-частотной характеристике U/F.
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
- Управление и диагностика по линии RS-485/RS-232.
- Питание 380 В, 50 Гц .
Преимущества насосных преобразователей Веспер EI-P7012
- применение преобразователя повышает надежность и эффективность оборудования, позволяет исключить аварийные ситуации и сократить энергопотребление;
- возможность автоматического изменения контролируемого технологического параметра посредством ПИД-регулирования (регулирование с обратной связью);
- специализированное программное обеспечение позволяет легко провести настройку преобразователя.
- исполнение в корпусах со степенями защиты IP20 и IP54 позволяют использовать преобразователи серии EI-P7012 в жестких условиях окружающей среды.
Спецификация
| Модель преобразователя частоты EI-P7012 | 010H | 015H | 020H | 025Н | 030H | 040H | 050H | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (мощность применяемого электродвигателя), кВА | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | ||||||||||||||||
| Выходные параметры | |||||||||||||||||||||||
| Полная мощность преобразователя, кВА | 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||||||||||
| Номинальный выходной ток, А | 16 | 21 | 31 | 39 | 48 | 60 | 76 | ||||||||||||||||
| Максимальное выходное напряжение | Трехфазное 380 ~ 480 В (пропорционально входному напряжению) | ||||||||||||||||||||||
| Максимальная выходная частота | 400 Гц | ||||||||||||||||||||||
| Источник питания | |||||||||||||||||||||||
| Номинальное входное напряжение (частота) | Трехфазное 380 ~ 480 В (50/60 Гц) | ||||||||||||||||||||||
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) | ||||||||||||||||||||||
| Характеристики цепи управления | |||||||||||||||||||||||
| Метод управления | Синусоидальная широтно-импульсная модуляция | ||||||||||||||||||||||
| Диапазон управления по частоте | от 0,1 до 400 Гц | ||||||||||||||||||||||
| Точность частотных режимов | Цифровая команда:±0,01% (от -10 С° до +40 С°) | ||||||||||||||||||||||
| Аналоговая команда:±0,1% (при 25 С° ±10 С°) | |||||||||||||||||||||||
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц | ||||||||||||||||||||||
| Устанавливается в аналоговой форме: 0,1 Гц | |||||||||||||||||||||||
| Разрешение по выходной частоте | 0,1 Гц | ||||||||||||||||||||||
| Запас по перегрузке | 120% от номинального выходного тока в течении 1 мин | ||||||||||||||||||||||
| Аналоговый вход задания частоты | 0...+10 В (20 кОм), 4...20 мА (250 Ом) | ||||||||||||||||||||||
| Время разгона/торможения | от 0,0 до 3600 с (по два значения) | ||||||||||||||||||||||
| Тормозящий крутящий момент | до 20% без тормозного резистора; до 100% - с внешним тормозным резистором | ||||||||||||||||||||||
| Тормозной прерыватель | Встроенный (для моделей 010Н - 025Н). Внешний (для моделей 030Н - 450Н) | ||||||||||||||||||||||
| Соотношение U/f | Пятнадцать фиксированных соотношений U/f; одно - программируемое | ||||||||||||||||||||||
| Защитные функции | |||||||||||||||||||||||
| Защита двигателя от перегрузки | Электронное тепловое реле | ||||||||||||||||||||||
| Мгновенная перегрузка по току | Немедленное отключение при токе 180% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка | Отключение через 1 минуту работы при токе 120% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||||||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В | ||||||||||||||||||||||
| Кратковременное отключение питания | Немедленное отключение при прекращении подачи питания на 15 мс и более Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 010Н - 125Н). | ||||||||||||||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||||||||||||||
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||||||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||||||||||||||
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||||||||||||||
| Условия эксплуатации | Температура окружающей среды | от -10 С° до +40 С° (для моделей 010Н - 050Н) от -10 С° до +45 С° (для моделей 060Н - 450Н) | |||||||||||||||||||||
| Влажность | Относительная влажность не более 90% | ||||||||||||||||||||||
| Температура хранения | -20~+60°C | ||||||||||||||||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||||||||||||||
| Высотность | Не более 1000 м | ||||||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) | ||||||||||||||||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 060Н - 450Н) | ||||||||||||||||||||||
| Модель преобразователя частоты EI-P7012 | 060H | 075H | 100H | 125H | 150H | 175H | 200H | 275H | 300H | 350H | 450H | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная выходная мощность (мощность применяемого электродвигателя), кВА | 45 | 55 | 75 | 93 | 110 | 132 | 160 | 200 | 220 | 250 | 370 | ||||||||||||
| Выходные параметры | |||||||||||||||||||||||
| Полная мощность преобразователя, кВА | 60 | 75 | 100 | 125 | 150 | 175 | 200 | 275 | 300 | 350 | 450 | ||||||||||||
| Номинальный выходной ток, А | 93 | 112 | 149 | 192 | 227 | 261 | 315 | 352 | 397 | 525 | 706 | ||||||||||||
| Максимальное выходное напряжение | Трехфазное 380 ~ 480 В (пропорционально входному напряжению) | ||||||||||||||||||||||
| Максимальная выходная частота | 400 Гц | ||||||||||||||||||||||
| Источник питания | |||||||||||||||||||||||
| Номинальное входное напряжение (частота) | Трехфазное 380 ~ 480 В (50/60 Гц) | ||||||||||||||||||||||
| Допустимые колебания входного напряжения (частоты) | +10%, -15% (±5%) | ||||||||||||||||||||||
| Характеристики цепи управления | |||||||||||||||||||||||
| Метод управления | Синусоидальная широтно-импульсная модуляция | ||||||||||||||||||||||
| Диапазон управления по частоте | от 0,1 до 400 Гц | ||||||||||||||||||||||
| Точность частотных режимов | Цифровая команда:±0,01% (от -10 С° до +40 С°) | ||||||||||||||||||||||
| Аналоговая команда:±0,1% (при 25 С° ±10 С°) | |||||||||||||||||||||||
| Разрешающая способность по частоте | Устанавливается уставкой константы в цифровой форме: 0,1 Гц | ||||||||||||||||||||||
| Устанавливается в аналоговой форме: 0,1 Гц | |||||||||||||||||||||||
| Разрешение по выходной частоте | 0,1 Гц | ||||||||||||||||||||||
| Запас по перегрузке | 120% от номинального выходного тока в течении 1 мин | ||||||||||||||||||||||
| Аналоговый вход задания частоты | 0...+10 В (20 кОм), 4...20 мА (250 Ом) | ||||||||||||||||||||||
| Время разгона/торможения | от 0,0 до 3600 с (по два значения) | ||||||||||||||||||||||
| Тормозящий крутящий момент | до 20% без тормозного резистора; до 100% - с внешним тормозным резистором | ||||||||||||||||||||||
| Тормозной прерыватель | Встроенный (для моделей 010Н - 025Н). Внешний (для моделей 030Н - 450Н) | ||||||||||||||||||||||
| Соотношение U/f | Пятнадцать фиксированных соотношений U/f; одно - программируемое | ||||||||||||||||||||||
| Защитные функции | |||||||||||||||||||||||
| Защита двигателя от перегрузки | Электронное тепловое реле | ||||||||||||||||||||||
| Мгновенная перегрузка по току | Немедленное отключение при токе 180% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка | Отключение через 1 минуту работы при токе 120% от номинального тока преобразователя | ||||||||||||||||||||||
| Перегрузка по напряжению | Отключение при напряжении на шине постоянного тока преобразователя более 820 В | ||||||||||||||||||||||
| Недостаточное напряжение | Отключение при напряжении на шине постоянного тока преобразователя менее 380В | ||||||||||||||||||||||
| Кратковременное отключение питания | Немедленное отключение при прекращении подачи питания на 15 мс и более Возможно возобновление управления после восстановления подачи питания при длительности провала не более 2 с (для моделей 010Н - 125Н). | ||||||||||||||||||||||
| Перегрев радиатора-теплоотвода | Защищен термистором | ||||||||||||||||||||||
| Предотвращение срыва при вращении | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | ||||||||||||||||||||||
| Защита от токов утечек | Защищен электронной цепью (нарушение баланса выходных токов) | ||||||||||||||||||||||
| Индикация заряда шины | Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В | ||||||||||||||||||||||
| Условия эксплуатации | Температура окружающей среды | от -10 С° до +40 С° (для моделей 010Н - 050Н) от -10 С° до +45 С° (для моделей 060Н - 450Н) | |||||||||||||||||||||
| Влажность | Относительная влажность не более 90% | ||||||||||||||||||||||
| Температура хранения | -20~+60°C | ||||||||||||||||||||||
| Окружающая среда | Внутри помещения, защищенного от коррозионных газов и пыли | ||||||||||||||||||||||
| Высотность | Не более 1000 м | ||||||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²) | ||||||||||||||||||||||
| Степень защиты оболочки | IP20 по ГОСТ 14254-96 IP54 (по отдельному заказу для моделей 060Н - 450Н) | ||||||||||||||||||||||
Весогабариты
EI-P7012-380B | Ширина, мм (без/в упаковке) | Высота, мм (без/в упаковке) | Глубина, мм (без/в упаковке) | Масса, кг (без/в упаковке) |
|---|---|---|---|---|
| 010H | 138/245 | 278/375 | 180/290 | 4/5 |
| 015H-020H | 228/360 | 300/415 | 215/345 | 6,6/7,5 |
| 025H-050H | 300/420 | 450/560 | 247/385 | 16/18 |
| 060H-075H | 355/480 | 677/760 | 326/475 | 39/44 |
| 100H-125H | 395/525 | 777/865 | 326/480 | 48/53 |
| 150H-175H | 586/760 | 810/870 | 332/560 | 76/90 |
| 200H-275H | 704/890 | 987/1040 | 332/570 | 95/116 |
| 300H-350H | 860/1080 | 1100/1180 | 411/610 | 150/166 |
| 450H | 975/1170 | 1100/1240 | 411/620 | 190/205 |
Схема подключения
