Описание

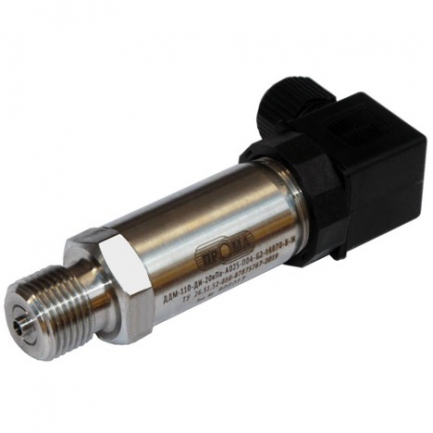

Датчики ДДМ-1012-ДИ используются для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.
Диапазоны измерений ДДМ-1012-ДИ:
10кПа (2,5;4;6;10кПа)
40кПа (10;16;25;40кПа)
160кПа (40;60;100;160кПа)
600кПа (160;250;400;600кПа)
4000кПа (1000;1600;2500;4000кПа)
6000кПа (1600;2500;4000;6000кПа)
10000кПа (2500;4000;6000;10000кПа)
Технические характеристики датчика давления ДДМ-1012-ДИ:
- Измеряемое давление - избыточное
- Выходной сигнал 4-20mA.
- Напряжение питания 12-36 VDC
- Четыре предела измерения – выбор и переключение осуществляется dip переключателем
- Присоединения: М20х1,5 или G1/2.
- Класс точности (КТ) -0,5% (По умолчанию) КТ -0,25 +10% к базовой версии прибора.
- Температура рабочей среды -40 +125 °С
- Рабочая среда: газ, жидкость
- Межповерочный интервал 3 года.
- Цифровой сенсор
- Повышенная стабильность измерений
- функция корректировки «нуля» переключателем положения внутри прибора
- Возможность подключения индикации (через индикатор токовой петли)
В преобразователях давления ДДМ-1012-ДИ присутствуют 4 настроенных и поверенных диапазона измерения. Переключение между диапазонами производится без дополнительных устройств - при помощи dip-переключателя внутри прибора. Да-да. И это очень удобно. К датчику давления ДДМ-1012-ДИ не нужно прицеплять никаких дополнительных устройств чтобы сменить верхний предел измерения. Красота! Эта замечательная функция у ДДМ-1012-ДИ, так называемая фишка, значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд. Еще бы, в одном датчике сразу 4 диапазона. И все поверенные. И переключается dip-переключателем. И такой интересный датчик давления ДДМ-1012-ДИ можно купить в Перми в ООО «БРИКО Автоматик».
Так же в преобразователе давления ДДМ-1012-ДИ предусмотрена функция коррекции нуля.
Для этого нужно:
- открутить крышку датчика. Под крышкой на плате расположена кнопка SB1 подстройки «нуля»;
- включить датчик в измерительную цепь;
- физически обеспечить нулевое давление для датчика;
- кратковременно нажать и отпустить кнопку (при этом возможен незначительный «бросок» тока, что не является неисправностью), значение выходного сигнала изменится.
Повторять операцию до достижения нужного значения выходного сигнала))))
А вот как можно переключить диапазон на датчике избыточного давления ДДМ-1012-ДИ:
Открутите крышку датчика. Под крышкой на плате расположены микропереключатели, с помощью которых можно переключать диапазоны.
Положение переключателей у преобразователя избыточного давления ДДМ-1012-ДИ для каждого из диапазонов следующее:
- диапазон 1 - движок 1 микропереключателя в положение «ON», движок 2 - «OFF»;
- диапазон 2 - движок 2 микропереключателя в положение «ON», движок 1 - «OFF»;
- диапазон 3 - движок 1 и 2 микропереключателя в положение «ON».
- диапазон 4 - соответствует выключенным движкам микропереключателя;
Далее:
- включить датчик в измерительную цепь;
- при необходимости произвести «коррекцию нуля», как описано выше
Ну и несколько рекомендаций для того чтобы датчик избыточного давления ДДМ-1012-ДИ работал долго и радовал киповца:
- При монтаже проводов в розетке разъема DIN43650/А, клеммную часть устанавливать в корпус, ориентируя ее контактом ╧ вниз по направлению отверстия для проводов.
- При работе датчиков давления при отрицательных температурах необходимо исключить:
- замерзание конденсата для газа;
- замерзание для жидких сред.
- При монтаже датчиков давления с помощью запорного крана при закрытом положении крана необходимо удалить жидкую среду из объема со стороны крепления датчика. Если это не выполнить, то при закручивании датчика в кран может произойти разрушение измерительной мембраны датчика из за высокого давления при усадке уплотнительной шайбы.
Датчик избыточного давления ДДМ-1012-ДИ можно купить в ООО «БРИКО Автоматик» г. Пермь
