Описание
ТУ 4211-018-39375199-00
Область применения
Термопреобразователи предназначены для измерения температуры в расплавах алюминия и цветных металлов.
Конструктивные особенности
Защитная арматура без штуцера, материал арматуры - сталь 15Х25Т, для погружной части используются защитные чехлы. В качестве материала чехла может применяться:
- боросилицированный графит (БСГ);
- графитсодержащая масса (Г);
- чугун (Ч);
- сталь 12Х18Н10Т (С10).
Диапазоны измерения
Тип термопары | Материал защитного чехла | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | Г, Ч | от -40 до 900 | – |
БСГ | от -40 до 1000 | – | |
С10 | от -40 до 1100 | – |
Технические характеристики

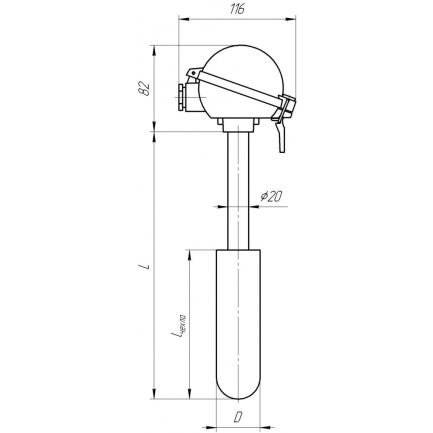

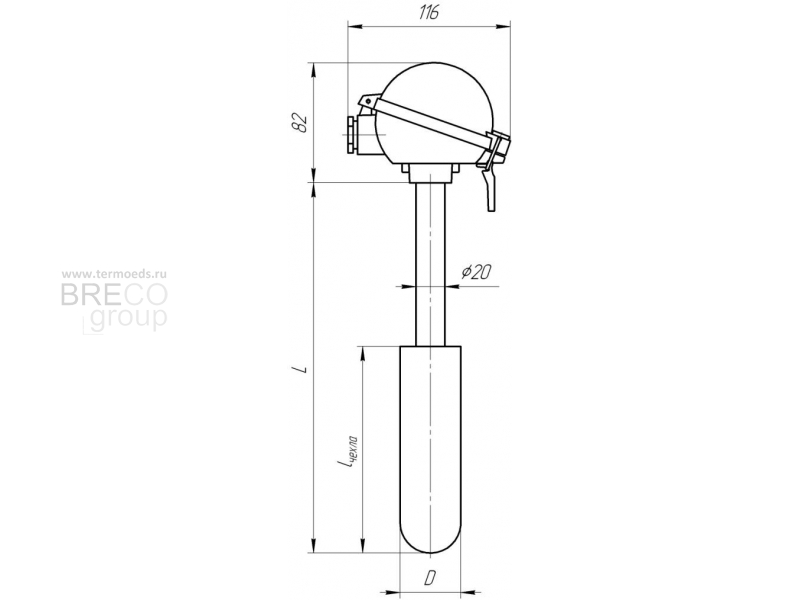

Модификация | Количество чувствитель-ных элементов и вид рабочего спая | Материалчехла | Диаметр защитного чехла, D, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L (Длина чехла, lчехла, )мм |
ТХАв-2388-04 | 1И | БСГ | 42 | 500 | 800 (380, 500), 1000 (500, 740), 1250 (740, 1100), 1600 (1100, 1460), 2000 (1460, 1600), 2500 (1460, 1600, 1820), 3150 (1600, 1820) |
Г | 50 | 500 | 500, 630, 800, 1000, 1250, 1600, 2000, 3150 (до 1600) | ||
Ч | 43 | 90 | |||
С10 | 40 | 70 | 500, 630, 800, 1000, 1250, 1600, 2000, 3150 (700, 1000) |
| Пример обозначения при заказе | ||||||||||
| ТХАв-2388-04 | – | 800/500 | – | 2 | – | 1 | – | 1 | – | БСГ |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L / длина чехла, lчехла
- Класс допуска: 2
- Изоляция рабочего спая: «1» - изолированный
- Количество рабочих спаев: 1
- Материал защитного чехла
