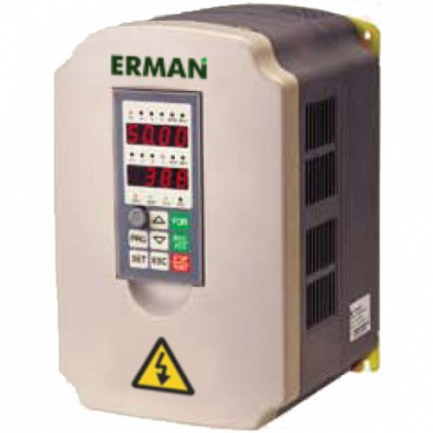

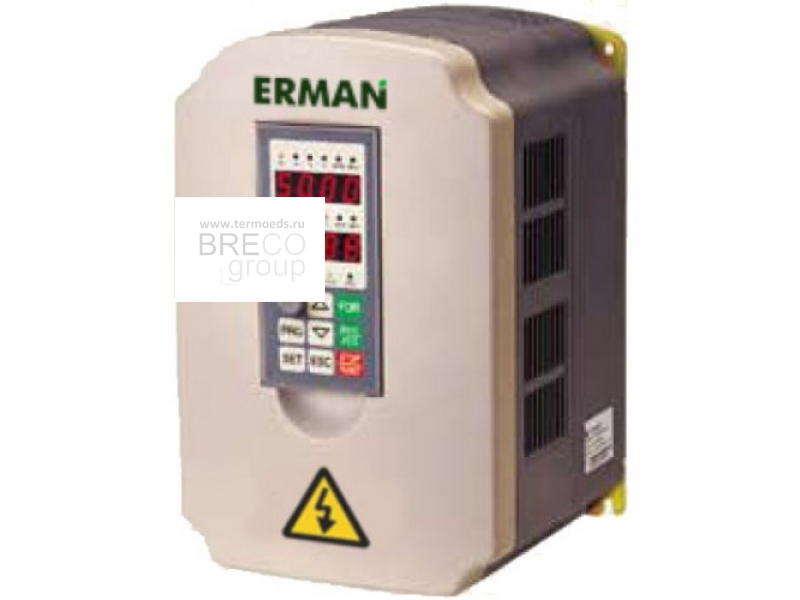

Преобразователь частоты ERMAN серии E-9 - это идеальный бюджетный преобразователь частоты для насосов, вентиляторов и дымососов (модификация Е-9Р). Подходит и для общего применения (модификация E-9G).

Оставить заявку

Описание

Область применения

Преобразователь частоты ERMAN серии E-9 - это идеальный бюджетный преобразователь частоты для насосов, вентиляторов и дымососов (модификация Е-9Р). Подходит и для общего применения (модификация E-9G).



Основные особенности

  • Преобразователи частоты для насосов и вентиляторов используют современный алгоритм синусоидальной широтно-импульсной модуляции, выдерживают высокие эксплуатационные перегрузки, позволяют получать номинальный крутящий момент при низких оборотах электродвигателя, компенсировать момент при нагруженном старте и управлять вольт-частотной характеристикой электродвигателя.
  • Автоматически компенсируют крутящий момент и скольжение при старте с высокомоментной нагрузкой. Преобразователь адаптируется к параметрам нагрузки, выдерживая высокую точность управления приводом.
  • Преобразователи частоты для насосов (дымососов) и вентиляторов обладают системой защиты и самодиагностики, функционал преобразователей продуман с тем, чтобы удовлетворять требованиям энергосбережения при различных технологических процессах.
  • Обладают повышенной устойчивостью к действию пыли за счет закрытого частично пылезащищенного металлического корпуса, благодаря чему продлевается срок службы преобразователя (от 11 до 200 кВт). Все электронные компоненты размещены в закрытом объеме со степенью защиты IP40.
  • Содержат высокоэффективную систему охлаждения с отдельным воздуховодом, которая обеспечивает малый перегрев преобразователя относительно окружающей среды.
  • Содержат четыре программируемых логических выхода (два релейных и два типа «открытый коллектор»), имеется возможность комбинации функций выходов для создания сложных зависимостей управления, в том числе каскадного включения насосов по нехватке давления.
  • Преобразователи частоты для вентиляторов и насосов предоставляют 24 режима управления на выбор пользователя: панель управления, дискретные/аналоговые входы, ПИД-регулятор, RS-485 и др.
  • Позволяют корректировать напряжение двигателя вплоть до ручного задания, возможна компенсация пониженного сетевого напряжения.
  • Управление двигателем осуществляет специализированный 32-битный микропроцессор Hitachi с использованием технологий синусоидальной широтно-импульсной модуляции, что позволяет улучшить форму волны тока и снизить гармонические искажения.
  • Силовые цепи обладают малой индуктивностью и низким активным сопротивлением, что позволяет увеличить КПД.
  • Панель управления может быть легко снята и вынесена из корпуса для удобства пользователя.
  • Панель управления отображает два различных параметра одновременно, в том числе физическую величину сигнала подключенного датчика, отображение остальных параметров легко настраивается в соответствии с потребностями пользователя.
  • Преобразователи частоты для вентиляторов и насосов мощностью до 15 кВт имеют встроенный тормозной прерыватель.
  • Возможно управление по цифровому последовательному интерфейсу RS-485 с протоколом MODBUS (в качестве опции).

Номенклатура частотных преобразователей ERMAN серии E-9

МодельМощность, кВтНоминальный выходной ток, АНапряжение питания, ВВстроенный
тормозной
прерыватель
E-9P-5R5T45.513380есть
E-9P-7R5T47.517380есть
E-9P-011T41125380есть
E-9P-015T41532380есть
E-9P-018T41837380нет
E-9P-022T42245380нет
E-9P-030T43060380нет
E-9P-037T43775380нет
E-9P-045T44590380нет
E-9P-055T455110380нет
E-9P-075T475150380нет
E-9P-093T493180380нет
E-9P-110T4110215380нет
E-9P-132T4132260380нет
E-9P-160T4160310380нет
E-9P-185T4185350380нет
E-9P-200T4200380380нет
E-9P-220T4220420380нет
E-9P-245T4245470380нет
E-9P-280T4280530380нет
E-9P-315T4315600380нет
E-9P-355T4355660380нет
E-9P-400T4400750380нет

Характеристики

СвойствоЗначение
ВыходМаксимальная мощность применяемого двигателя, кВт---5,57,5111518223037455575
Т.4. Номинальный выходной ток при 100% нагрузки, А---131725323845607590110150
Максимальная мощность применяемого двигателя, кВт93110132160185200220245280315355400500600
Т.4. Номинальный выходной ток при 100% нагрузки, А180215260310350380420470530600660750--
Перегрузка по току

Для серии G: 150% в течение 1 минуты, 180% в течение 6 секунд
Для серии P: 120% в течение 1 минуты, 150% в течение 6 секунд

ПитаниеНоминальное входное напряжение (В) и частота (Гц)Трехфазное 380В(+10% ÷ -15%) 50/60Гц (±5%)
Контролируемые характеристикиДиапазон выходной частотыДля серии G: 0÷400Гц
Для серии P: 0÷120Гц
Точность удержания частотыПри цифровом управлении 0.01% (-10ºC ÷ +40ºC)
Точность установки частотыПри цифровом управлении 0.1Гц;
При аналоговом управлении 0.1Гц.
Частотное разрешение на выходе0.01Гц
Установка выходной частоты0 ÷ +10В, 0 ÷ +5В (20 кОм) 4 ÷ 20мА, 0 ÷ 20мА (250 Ом)
Время разгона/замедления0.1 ÷ 9999 сек (время разгона и замедления устанавливаются раздельно)
Тормозной момент125% с дополнительным тормозным резистором
Зависимости V/F34 предустановленных, 1 пользовательская
Несущая частота1 ÷ 8кГц
Функции защитыОтклонение напряжения выше максимального и ниже минимального, ограничение амплитуды тока, перегрузка по току, электронное термореле, перегрев, короткое замыкание нагрузки
Параметры окружающей среды

Рабочая температура
температура хранения
влажность

-10 ºC ÷ +40 ºC
-10 ºC ÷ +40 ºC
20%-90% (без образования конденсата)
УстановкаВысота над уровнем моря не более 1000м, изоляция от металлипыли, солнца, агрессивных газов и паров
ВибрацияЧастота не более 20Гц; ускорение не более 0.2g
Класс защитыIP20 при мощности до 7,5кВт и IP10 при мощности 11кВт и выше

Пример обозначения при заказе:

E9P

 011

T4B



Артикул изделияАртикул серии

 Максимальная мощность электродвигателя

Класс номинального входного напряженияОпции
E

9G общий тип

9P для насосов,
вентиляторов



5R5: 5,5 кВт

011 : 11 кВт

...

600:600 кВт

T4: 380 В

Пустое поле: стандартное исполнение

В: с функцией торможения (встроенный тормозной блок и тормозные резисторы)

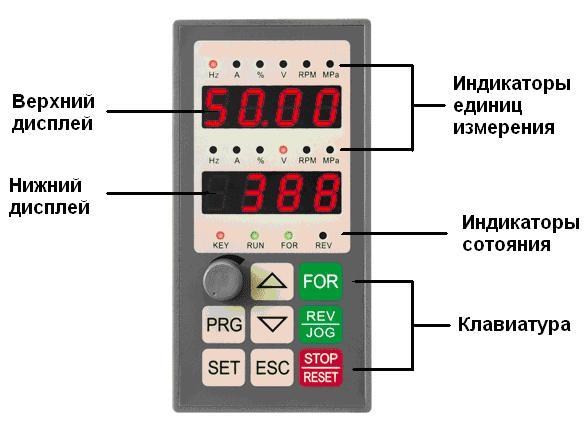

Передняя панель

ПараметрРежимОписание
Индикатор устройстваHzМигает

Показано значение установленной частоты

HzГоритПоказано значение выходной частоты
AГоритПоказано действительное значение выходного тока
%ГоритПоказан выходной ток в процентах
%МигаетПоказано оставшееся время шагового режима в процентах
VГоритПоказано значение входного напряжения
VМигаетПоказано значение выходного напряжения
RPMГоритПоказана скорость механизма
MpaМигаетПоказано заданное давление
MpaГоритПоказано значение обратной связи по давлению
Все выкл.Показано общее время работы
Индикатор работыKEYГоритУправление с клавиатуры
RUNГоритЗаданное направление преобразователя совпадает с ходом двигателя
RUNМигаетЗаданное направление преобразователя а не совпадает с ходом двигателя
FORГоритПрямой ход выбран, выход присутствует
FORМигаетПрямой ход выбран, но выход отсутствует
REVГоритОбратный ход выбран, выход присутствует
REVМигаетОбратный ход выбран, но выход отсутствует
КлавишаОписание
PRG

Выполняет вход в меню. Если запись мигает, ее можно изменить

SETВ режиме установки параметров: запись прекращает мигать, когда введенное значение вносится в память. В режиме работы SET меняет параметры верхнего дисплея
ESCВ режиме установки параметров ESC  служит для выхода из режима изменения данных или из меню. В режиме работы ESC меняет параметры нижнего дисплея
↑В режиме установки параметров ↑ служит для перехода к следующему параметру или для увеличения его значения;
В режиме работы и при активном вводе с клавиатуры нажатие ↑ увеличивает контрольное входное значение или ввод ПИД, то есть функцию цифрового потенциометра. В режиме запроса о неисправности ↑ служит для перехода к следующему коду ошибки.
↓В режиме установки параметров ↓ служит для перехода к последним параметрам или для уменьшения значения параметра;
В режиме работы и при активном вводе с клавиатуры нажатие ↓ уменьшает контрольное входное значение или ввод ПИД, то есть функцию цифрового потенциометра. В режиме запроса о неисправности ↓ служит для перехода к последнему коду ошибки.
FORВ режиме управления с клавиатуры служит для выбора хода вперед
REV/
JOG		REV в режиме управления с клавиатуры и когда значение F014 равно 1; JOG, когда значение F014 равно 0
STOP/ RESET

В режиме работы преобразователь останавливается с уменьшением скорости; в случае КЗ производит сброс (только после отключения КЗ)

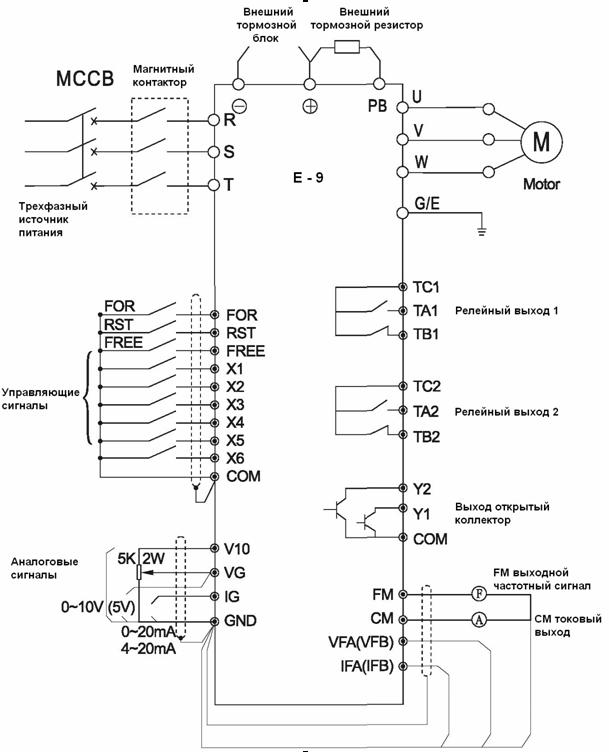

Схема подключения

КлассификацияКлемма  Функция сигналаОписание
Управляющие сигналыCOMОбщая точка +24В-
FORВращение ВПЕРЕД Действует при подключении к COM (Оптронный изолированный вход 24В/8мA)
FREEСвободная остановка
RSTСброс
X1-X6Многофункциональные входные контактыЗадаются пользователем (Оптронный изолированный вход 24В/8мA)
Аналоговые сигналыFMВыходной частотный сигнал0÷10V/100% частота;
многофункциональная аналоговая система контроля тока
CMТоковый выход
V10Выход электропитания +10ВАналоговое питание +10В/50мА
VGОпорная частота. Вход по напряжению0÷10В/100%, 0÷5В/100%
IGОпорная частота, Вход по току4÷20мA/100%
VFA.VFBВходной сигнал обратной связи по напряжению0-10В
IFA.IFBВходной сигнал обратной связи по току4-20мА
GNDОбщая «земля»-
Дополнительный
источник		+24V, COMПитание +24В+24В
Выходные
сигналы		TA1,TB1,TC1Релейный выход 1Срабатывает, когда замкнут TA-TC или разомкнут TB-TC (задается пользователем)
250VAC/1A, 30VDC/1A
TA2,TB2,TC2Релейный выход 2
Y1.Y2Выход открытый коллектор

Сигнальный выход открытого коллектора (задается пользователем)
24VDC/50мA

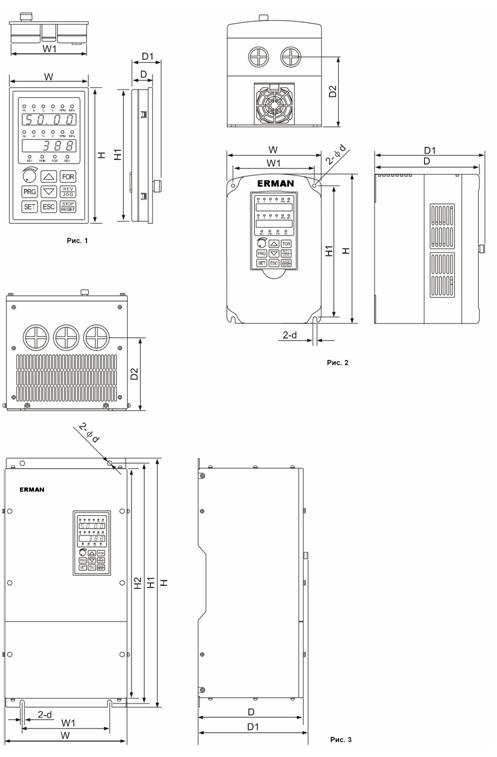

Габаритные размеры

СпецификацияWW1HH1H2DD1D2dРис
Панель управления7066138134- 2030- - 1
Е-9(G/P)-5R5T4190170290260- 1871951055.52
Е-9(G/P)-7R5T4
Е-9(G/P)-011T424520041039036724024517073
Е-9(G/P)-015T4
Е-9(G/P)-018T4278200550530490250260155103
Е-9(G/P)-022T4
Е-9(G/P)-030T4
Е-9(G/P)-037T4348240700680640335345215103
Е-9(G/P)-045T4
Е-9P-055T4
Е-9G-055T4375300785760717335345240123
Е-9(G/P)-075T4
Е-9(G/P)-093T4530420920890852335345250123
Е-9(G/P)-110T4
Е-9(G/P)-132T4
Е-9P-160T4
Е-9G-160T4695580114011101072335345250143
Е-9(G/P)-185T4
Е-9(G/P)-200T4Напольное исполнение: 1700х700х465
Е-9(G/P)-220T4820600133413001260450460240143
Е-9(G/P)-245T4Напольное исполнение: 1700х820х465
Е-9(G/P)-280T4
Е-9P-315T4
Е-9(G/P)-315T4
Е-9(G/P)-355T4
Е-9(G/P)-400T4
