Устройство контроля пламени в топке ФАКЕЛ-012

Для контроля факела в топке газомазутных, и пылеугольных котлов и выдачи сигналов в схемы контроля и защиты котлоагрегатов.

По своим техническим характеристикам, функциональным возможностям не имеет аналогов.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

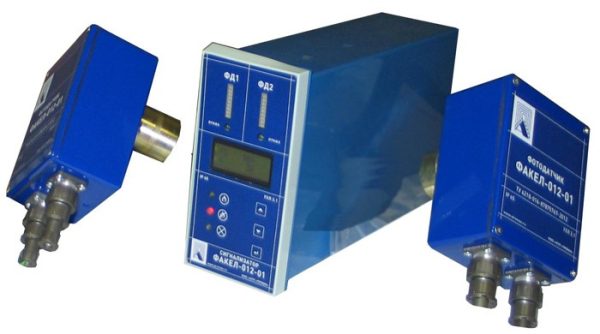

Конструктивно состоит из сигнализатора и 2-х фотодатчиков.

Каждый фотодатчик имеет 2 независимых канала УФ и ИК спектра, что обеспечивает более надежный контроль факела на любом вида топлива.

Присоединительные размеры фланцев, состояние контактов реле, габаритные размеры прибора адаптированы для замены устаревших приборов Факел-2, Факел-3 без изменения схем защит и дополнительного монтажа.

Основные технические харектиристики ФАКЕЛ-012

Количество каналов

2 независимых канала по двум независимым фотоприемникам, работают одновременно
Выходы
1. релейные сигналы
3 группы контактов
«Пламя»– реле
«Отказ» – реле
«Потускнение факела» – реле

Напряжение внешних коммутируемых цепей, не более
— для цепей переменного тока
— для цепей постоянного тока


≈220 В, 50Гц
30В / 2А
Регулировка порога срабатывания реле
0-100%
Свободно устанавливаемая
2. аналоговый, отдельно по двум каналам, мА 4-20
3. коммуникационный протокол RS-485 Modbus
Диапазон длин волн, нм

320-1100 – УФ
900 – 1700 – ИК

Время срабатывания, (при установке срабатывания = 0) не более
— при появлении пламени, с
— при погасании пламени, с


1
2
Угол обзора, град 5-6
Напряжение питания, В
от = 90 до =264
от ~120 до ~370
Мощность при ~220В, не более ВА 10
Габариты  прибора: ширина х высота х глубина, мм
-сигнализатор
-фотодатчик

80х160х200
90х115х65

Температура окружающего воздуха, °С
сигнализатор
фотодатчик
— без использовании обдува прибора, °С
— при использовании обдува прибора, °С


от -20 до +65

от -40 до +70 (+75 кратковременно)
от -40 до +90
Степень защиты по ГОСТ 14254–96
-сигнализатор
-фотодатчик

IP40
IP65
Масса, не более, кг
-сигнализатор
-фотодатчик

3
1

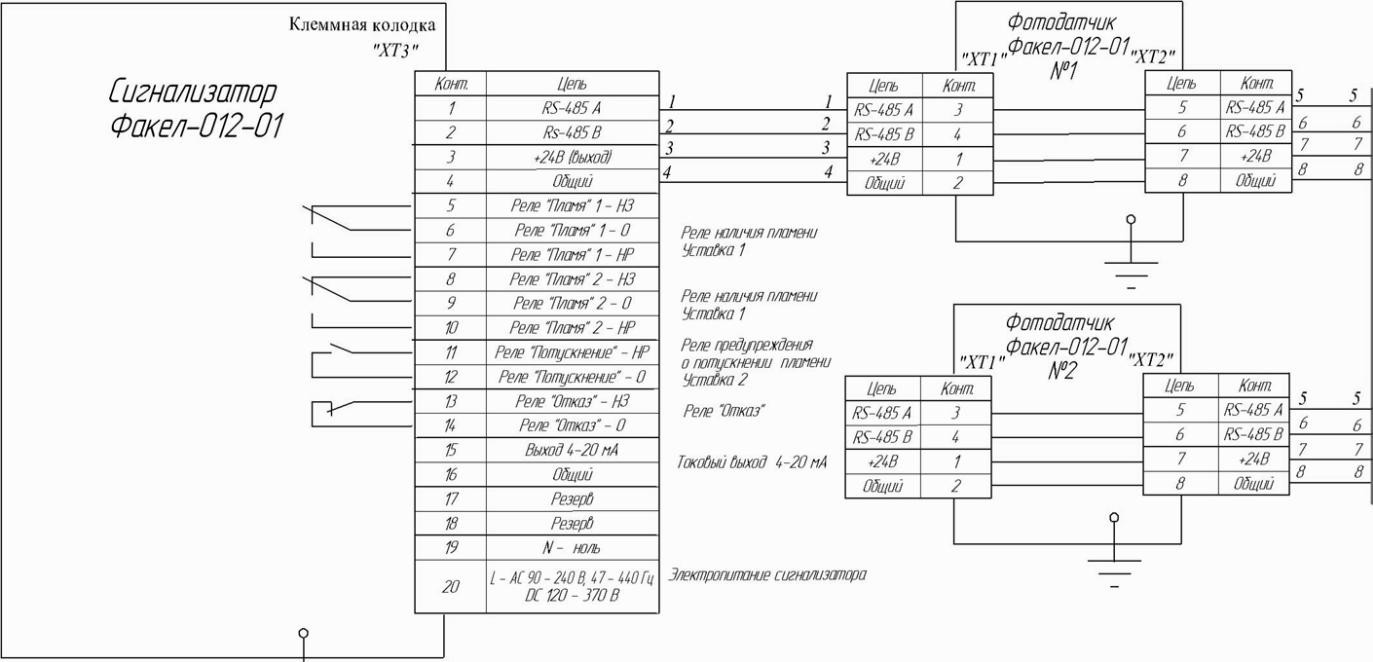

Схема внешних подключений

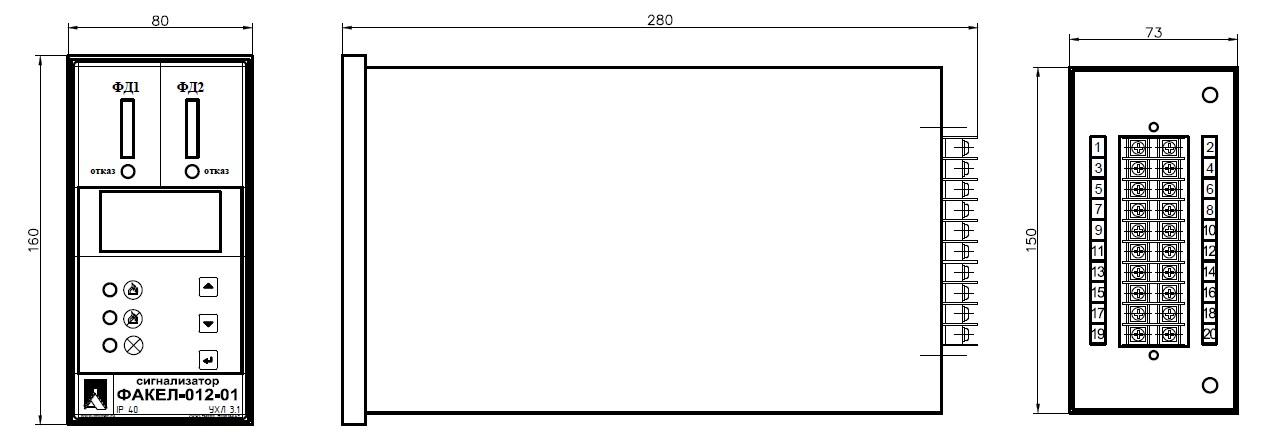

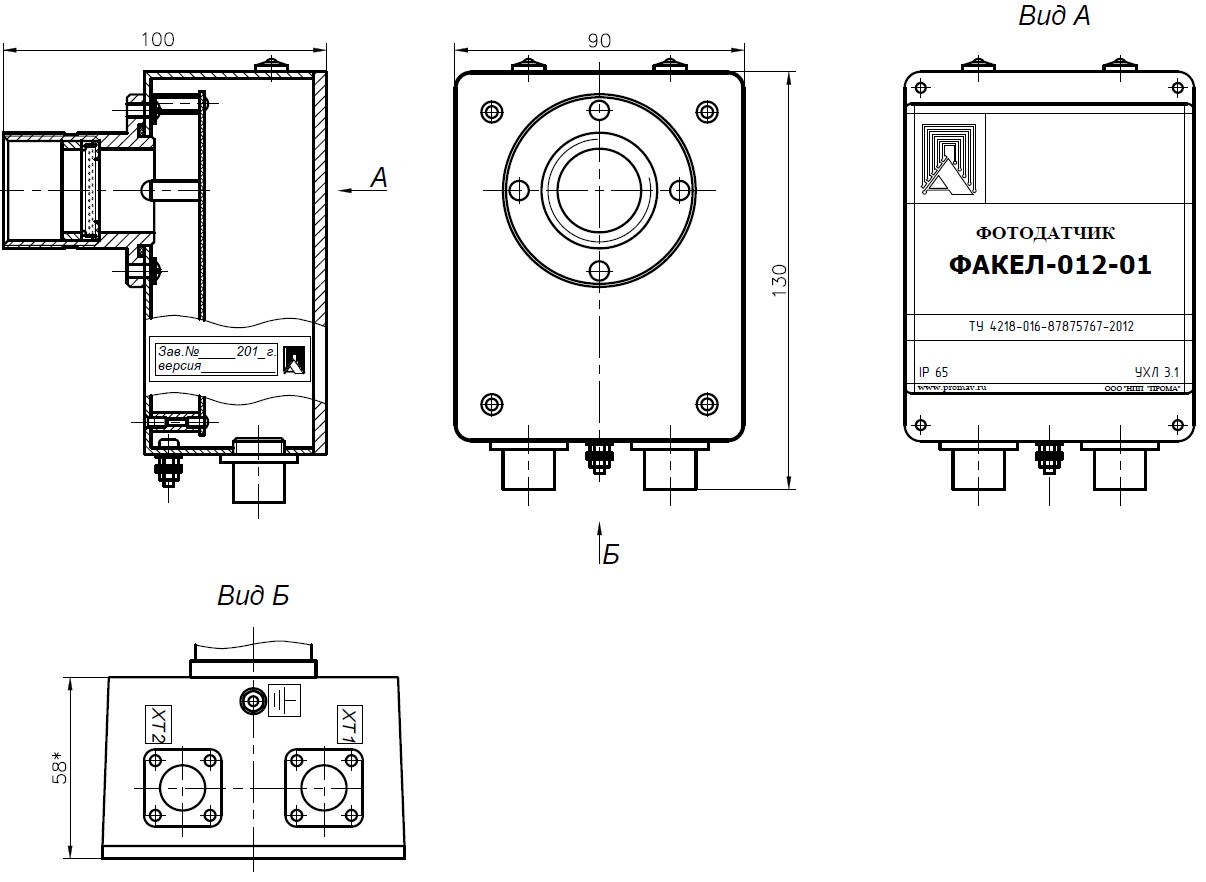

Габаритные и установочные размеры
