TTR-01 Модуль управления для ЖКХ
Модуль управления многофункциональный TTR-01 предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности и жилищно-коммунальной сферы. Возможно использование в составе автоматизированных и контрольно-измерительных системах через встроенный интерфейс связи RS-485.
Цена: по запросу
НАЗНАЧЕНИЕ
Модуль управления многофункциональный TTR-01 – микропроцессорное устройство с символьно-цифровой индикацией.
Программируется потребителем, предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности и жилищно-коммунальной сферы.
Возможно использование в составе автоматизированных и контрольно-измерительных системах через встроенный интерфейс связи RS-485.
Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации.
В зависимости от объекта, при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.
ОСОБЕННОСТИ
— МАЛЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры: 90х70х65 мм;
— АВТОНАСТРОЙКА (САМОАДАПТАЦИЯ) коэффициентов регулятора под параметры объекта управления;
— ЖИДКО-КРИСТАЛЛИЧЕСКИЙ ИНДИКАТОР с подсветкой для отображения информации;
— ВСТРОЕННЫЕ ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ с резервным источником питания;
— АРХИВ ДАННЫХ всех измеренных температур и состояния датчиков;
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

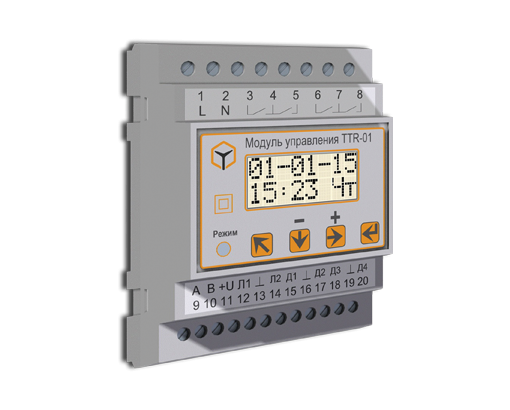

Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм. На лицевой поверхности корпуса расположены ЖКИ, индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.
Автоматическое управление подачей тепла в системы горячего водоснабжения и отопления производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями. В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Наименование параметра | Значения | |
| TTR-01D | TR-01A** | |
| Напряжение питания | 230В, 50Гц | |
| Потребляемая мощность | Не более 3 ВА | |
| Количество выходов для подключения устройств с трехпозиционным управлением | 1 | |
| Количество выходов для управления насосами | 2 | |
| Максимальные значения параметров выхода | 250 VAC, 6А (cosφ=1), 2А (cosφ=0,4) | |
| Количество подключаемых термодатчиков | (1-4)* | |
| Тип датчика температуры | DS 1820, DS 18B20 | Pt500, Pt1000 |
| Диапазон измеряемых температур | (-50…+125)°С | (-50…+160)°С |
| Разрешающая способность (измерения) | 1°С | 0,1°С |
| Дискретность задания температуры | 1°С | |
| Количество дискретных входов | 4 | 3 |
| Параметры дискретного входа (тип) | «сухой контакт», «открытый коллектор» | |
| Датчик защиты насосов от сухого хода | Есть | |
| Датчик неисправности насоса | Есть | |
| Длительность временного графика | 1 неделя | |
| Дискретность задания времени | 1 час | |
| Глубина архива, почасовых записей | 896 (не менее 37 суток) | |
| Условия эксплуатации: | ||
| — температура окружающего воздуха | (+5…+50)°С | |
| — относительная влажность воздуха при +35°С | до 80% | |
| Тип интерфейса и протокол связи | RS485, Modbus-RTU | |
| Скорость обмена | 2400…115200 бит/сек | |
| Степень защиты корпуса | IP40 (IP20 — со стороны винтовых клемм) | |
| Габаритные размеры | (90х70х65)мм | |
| Масса, не более | 0,35 кг | |
| Применяемые датчики температуры | ТДТ — теплоносителя, ТДВ — наружного воздуха | |
*Тип и количество термодатчиков зависит от объекта управления и согласовывается при оформлении заказа.
**В стадии проектирования.
ОСНОВНЫЕ ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
| Тип управления | Основные функции |
| СО |
УПРАВЛЕНИЕ ОДНИМ КОНТУРОМ СИСТЕМЫ ОТОПЛЕНИЯ
|
| ГВ |
УПРАВЛЕНИЕ ОДНИМ КОНТУРОМ ГВС
|
| ПП** |
УПРАВЛЕНИЕ СИСТЕМОЙ ПОДПИТКИ
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
В зависимости от функционального назначения, типа подключаемых термодатчиков многофункциональный модуль управления TTR-01 имеет модификации, пример обозначения которых при заказе приведен ниже.
TTR-01 X-УУ-220
Где:
TTR-01 — Наименование изделия: Многофункциональный модуль управления TTR-01
X — Тип датчика температуры:
А — Pt 500, Pt 1000;
D — DS 1820, DS 18B20.
УУ — Тип комплектации:
01 — управление одним контуром системы отопления;
02 — управление одним контуром ГВС;
04 — управление системой подпитки.
220 — Напряжение питания 220 В 50 Гц.
Примечание. При заказе в комплекте поставки необходимо указывать датчики температуры с указанием их количества и типа в соответствии с функциональным назначением модуля управления TTR-01.
Например:
Модуль управления TTR-01 с датчиком температуры DS 1820 для управления контуром ГВС
TTR-01 D-02-220 — 1 шт.
Датчик температуры DS 1820 — 1 шт.
