ТМ-210, сварочный манометр d50мм

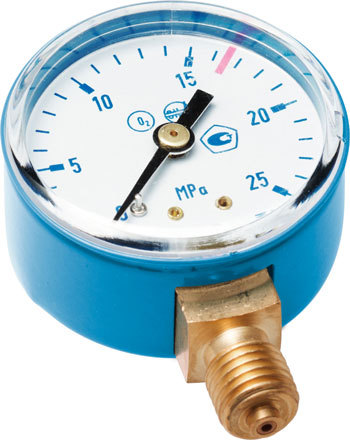

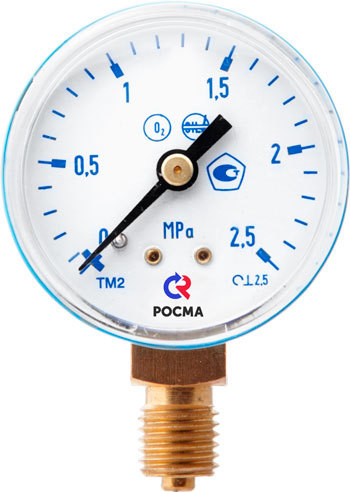

Сварочный манометр ТМ-210 применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 80 °C, неагрессивных к медным сплавам. Широко применяются в баллонных редукторах и регуляторах. Сварочные манометры производятся с диаметром корпуса 40 и 50 мм. Класс точности: 2,5. Корпус манометра для редуктора выполнен из стали и имеет цветовое кодирование (кислород — голубой цвет, ацетилен — серый, пропан красный и т. д.). Приборы имеют радиальное присоединение.

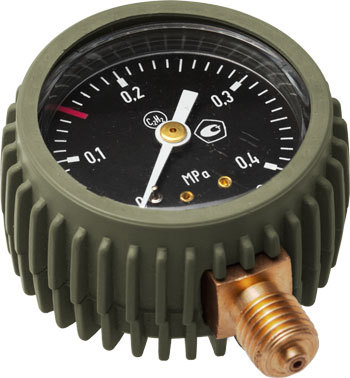

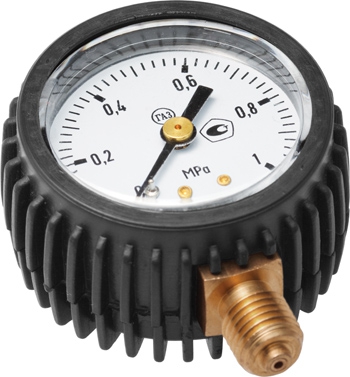

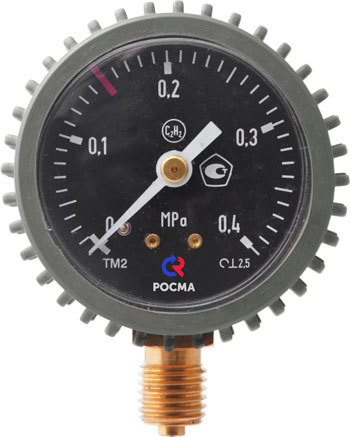

Сварочные манометры ТМ210 могут комплектоваться защитным резиновым кожухом.

Диаметр корпуса ТМ 210
50 мм

Класс точности
2,5

Диапазон показаний давлений 0…40 МПа (см. таблицу)

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы

Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +80 °C

Корпус
IP40, сталь 10, цветовое кодирование (см. таблицу)

Чувствительный элемент
Медный сплав

Трибко-секторный механизм
Медный сплав

Циферблат
Алюминий

Стекло
Органическое

Штуцер
Медный сплав

Присоединение
Радиальное

Резьба присоединения
M12×1,5

Межповерочный интервал
2 года

Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
